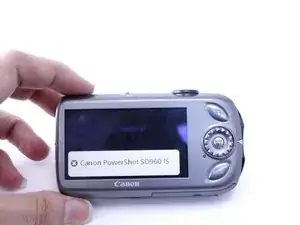

Замена объектива камеры Canon PowerShot SD960 IS

Переверните камеру так, чтобы снизу она была обращена вверх.

Нежно нажмите на крышку отсека аккумулятора и сдвиньте пальцем фиксатор в направлении стрелок, чтобы открыть крышку.

Крышка отсека аккумулятора откроется, предоставляя доступ к батарее.

Сдвиньте назад оранжевую защёлку батареи, чтобы освободить батарею.

Извлеките батарею.

Работа с электронным устройством при включённом питании может привести к поражению электрическим током. Выключите питание, отключите устройство от сети и извлеките батарею перед продолжением.

Закройте крышку отсека батареи и переверните камеру так, чтобы снизу она была обращена вверх.

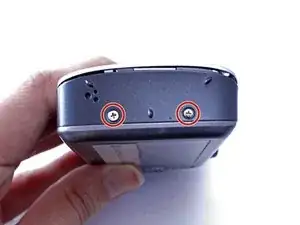

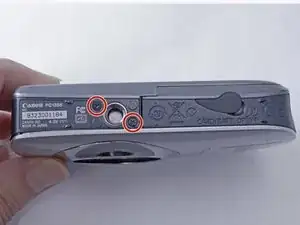

Отверткой PH000 выкрутите два винта длиной 5,5 мм.

Поверните камеру на бок.

Удалите два винта PH000 длиной 4 мм с боковой стороны камеры.

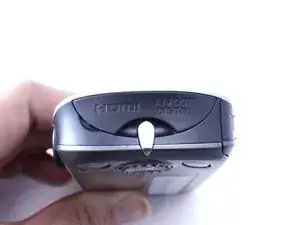

Поверните камеру к стороне с разъёмами данных, где находится панель с надписью A/V Out.

Поднимите защёлку, закрывающую разъёмы данных камеры.

Удалите один винт PH000 длиной 2,4 мм слева.

Удалите один винт PH000 длиной 4 мм справа.

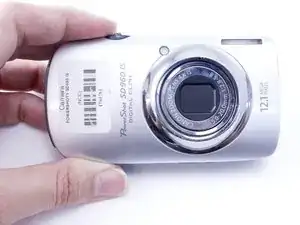

Переверните камеру так, чтобы объектив был направлен вверх.

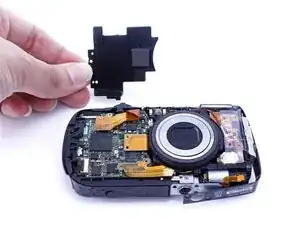

Снимите переднюю крышку.

Переверните камеру так, чтобы экран был направлен вверх.

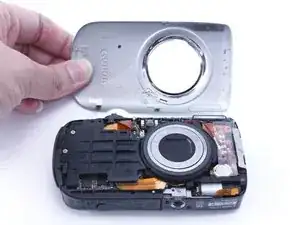

Снимите заднюю крышку.

Переверните камеру так, чтобы объектив был направлен вверх.

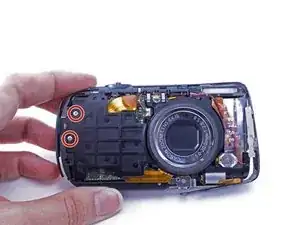

Удалите два винта PH000 длиной 2,4 мм с пластины на передней части камеры.

Осторожно снимите пластину.

Снова поверните камеру к стороне с разъёмами данных.

После снятия передней панели на предыдущем шаге панель AV/OUT должна освободиться. Аккуратно выдвиньте панель A/V.

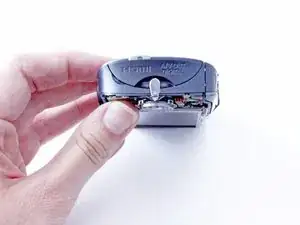

Переверните камеру так, чтобы верхняя панель с надписью "Image Stabilizer" была обращена вверх.

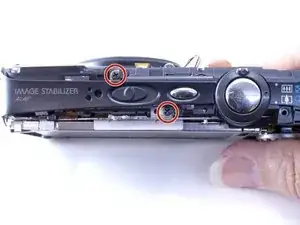

Удалите два винта PH000 длиной 2,4 мм с верхней части камеры слева от переключателя питания.

Осторожно снимите панель с боковой стороны камеры.

Переверните камеру так, чтобы экран был направлен вверх.

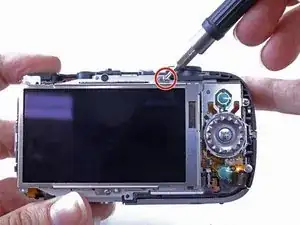

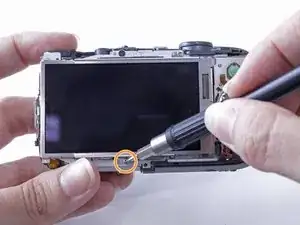

Удалите один винт PH000 длиной 3,2 мм сверху ЖК-экрана.

Удалите один винт PH000 длиной 3,2 мм снизу ЖК-экрана.

При снятии верхняя панель останется прикреплённой небольшим оранжевым кабелем. Можно оставить кабель прикреплённым; он не будет мешать выполнению следующих шагов.

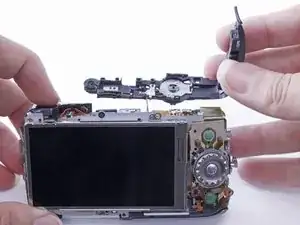

Осторожно снимите верхнюю панель.

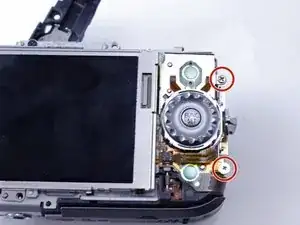

Удалите два винта PH000 длиной 3,2 мм на боковой стороне камеры справа от кнопки с надписью "Func. Set".

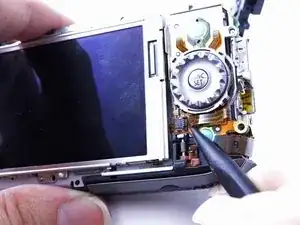

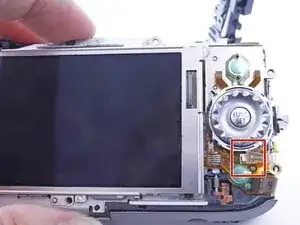

Используйте нейлоновую лопаточку, чтобы поднять защёлки, удерживающие маленький оранжевый шлейф.

Осторожно отсоедините маленький оранжевый шлейф. Шлейф теперь должен свободно свисать.

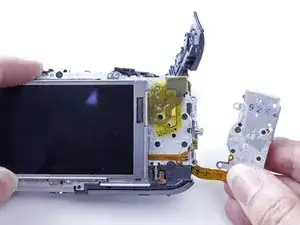

После отсоединения шлейфа панель справа от ЖК-экрана с кнопкой "Func. Set" можно снять.

Осторожно снимите панель справа от ЖК-экрана.

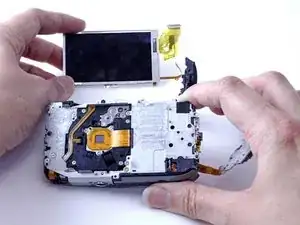

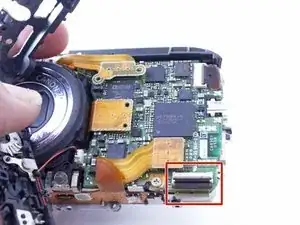

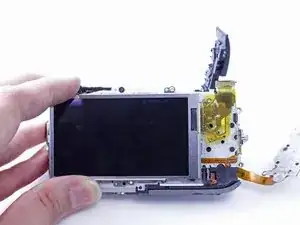

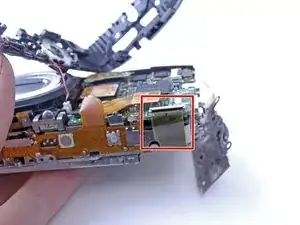

Найдите большой жёлтый шлейф, перевернув камеру так, чтобы объектив был направлен вверх.

Определите место подключения шлейфа на передней части камеры.

Используйте нейлоновую лопаточку, чтобы поднять защёлки, удерживающие большой жёлтый шлейф.

Осторожно отсоедините шлейф.

Переверните камеру так, чтобы экран был направлен вверх.

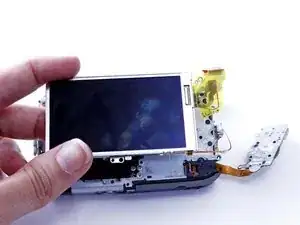

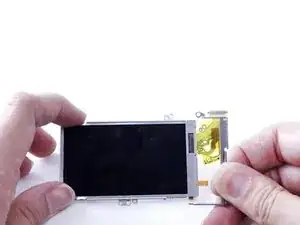

Снимите ЖК-экран.

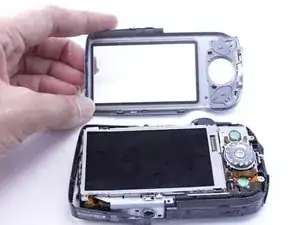

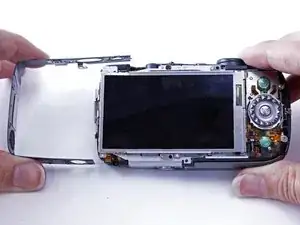

Чтобы снять корпус вокруг ЖК-экрана, начните со снятия верхней части корпуса (она состоит из двух частей). Сначала снимите небольшой шарнир с правой стороны.

Затем снимите остальную часть корпуса.

Верхняя часть кожуха ЖК-экрана теперь должна быть снята.

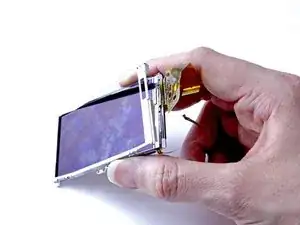

Аккуратно выдвиньте ЖК-экран из задней части корпуса.

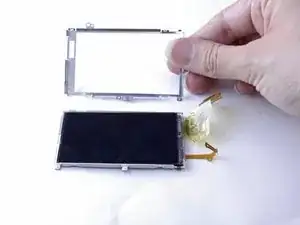

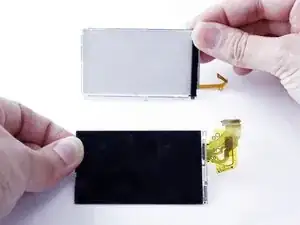

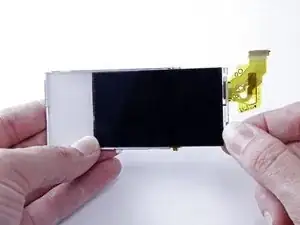

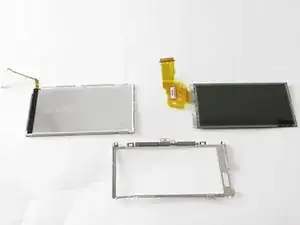

Теперь у вас должно быть три компонента: задняя часть корпуса ЖК-экрана, сам ЖК-экран и передняя часть корпуса ЖК-экрана.

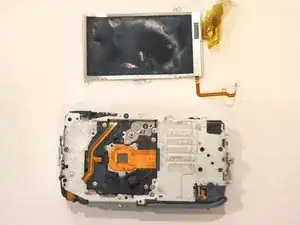

ЖК-экран снят и может быть заменён или отложен, чтобы получить доступ к другим компонентам камеры.

ЖК-экран теперь должен быть снят с корпуса камеры.

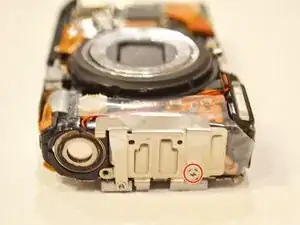

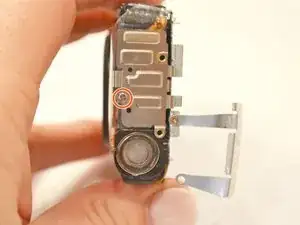

Чтобы снять блок вспышки, расположенный с правой стороны камеры, выкрутите винт 1,8 мм с правой стороны кронштейна, удерживающего блок вспышки на месте.

Отведите кронштейн от корпуса камеры и удалите оставшийся винт 1,8 мм снизу.

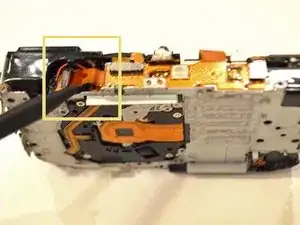

Сверху камеры отсоедините ленточный кабель блока вспышки позади лампы вспышки с помощью острия лопатки или маленьких пинцетов.

Удерживая пальцами, снимите блок вспышки.

Если снять сложно, используйте плоский конец лопатки, чтобы поддеть блок вспышки снизу.

Блок вспышки теперь должен быть свободен от камеры.

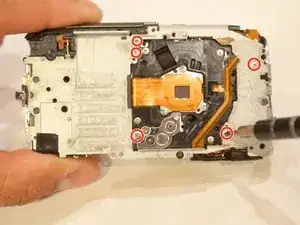

Отверткой Philips 000 выкрутите пять винтов (длиной 2,7 мм) из серебристой пластины, на которой закреплен объектив, на задней стороне (со стороны экрана) камеры.

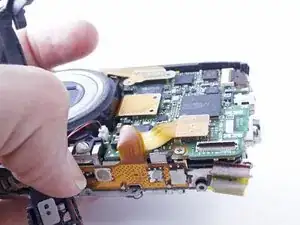

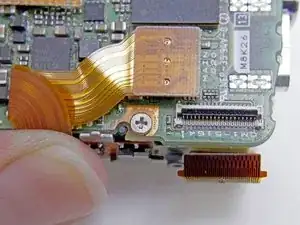

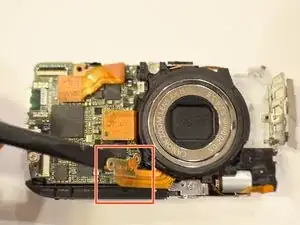

С передней стороны (со стороны объектива) камеры аккуратно подденьте первый ленточный кабель объектива внизу платы с помощью лопатки.

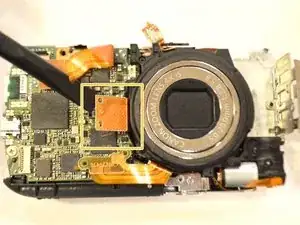

Аккуратно подденьте второй ленточный кабель объектива в центре платы с помощью лопатки.

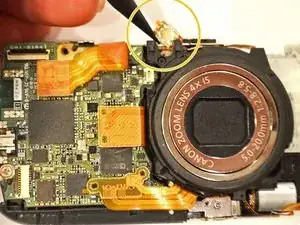

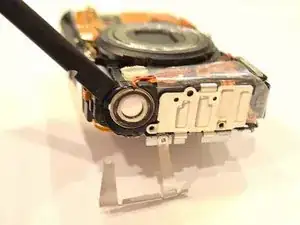

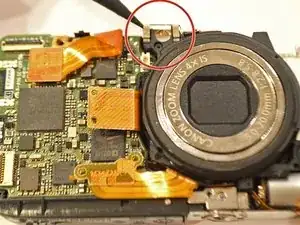

Острие лопатки аккуратно подденьте кронштейн над светодиодом в верхнем левом углу объектива.

Кронштейн имеет пружинный механизм и может отскочить.

Аккуратно отведите светодиод от корпуса камеры.

Он останется подключённым к плате.

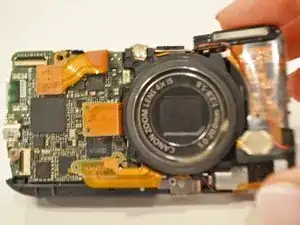

Теперь объектив должен быть свободен для снятия.

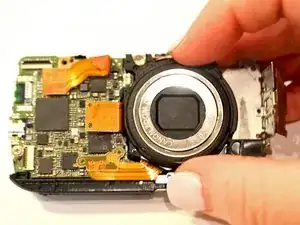

Схватив объектив пальцами, снимите его с передней (со стороны объектива) части камеры.
