Замена ЖК-экрана Canon Powershot SX10 IS
ЖК-экран является монитором для камеры. Он отображает фотографии до, во время и после съемки. Он также используется для простого изменения настроек. Экран не работает во всех режимах камеры. Этот гид описывает шаги, необходимые для замены ЖК-экрана в случае его повреждения.
Шаг 1
Откройте крышку. Освободите защелку, сдвинув ее к боку камеры.
Затем сдвиньте крышку к передней части камеры.
Шаг 2
Удалите батареи AA.
Используя ноготь или инструменты iFixit, подденьте отсек для батарей.
Удалите батарею CR1220 из отсека.
Шаг 3

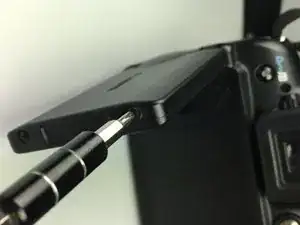

Удалите все четыре винта на углах крышки экрана.

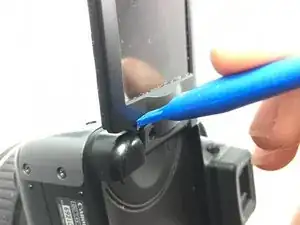

Аккуратно подденьте крышку ногтем или инструментом iFixit.
Шаг 4

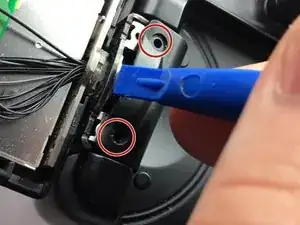

Удалите два винта, удерживающих крышку на поворотном механизме.

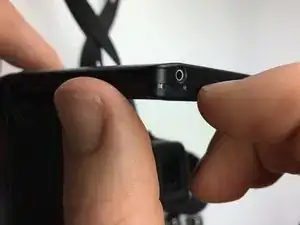

Снимите крышку при помощи инструмента iFixit.
Возможно, вам сначала нужно ослабить нижнюю часть, а затем поддеть верхнюю часть крышки.

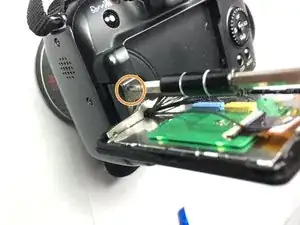

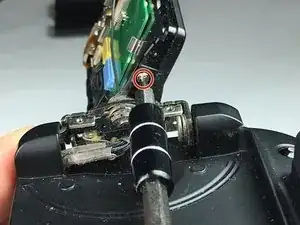

Удалите два винта на верхней части поворотного механизма. Эти два винта будут разделены точкой поворота.
Шаг 5

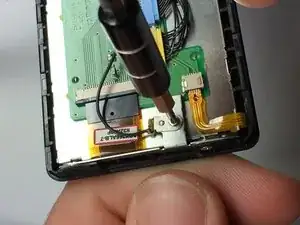

Удалите заземляющий провод, затем продолжите удалять винты, удерживающие экран и переднюю крышку.

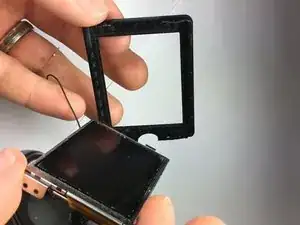

Экран и крышка упадут после удаления последнего винта.
Шаг 6
Отстегните шлейф и провода питания от платы.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
