Замена крышки отсека аккумуляторов Canon Powershot SX10 IS
Если Ваш Canon Powershot SX10 IS не включается после замены батареек, возможно, причина в поворотной крышке на дне камеры. Эта крышка удерживает батарейки внутри устройства и обеспечивает питание. В этом руководстве показано пошагово, как заменить эту крышку отсека аккумуляторов.
Шаг 1

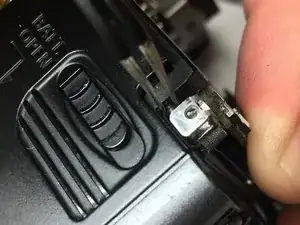

Откройте крышку. Отпустите фиксатор, сдвинув его в сторону корпуса камеры.
Затем сдвиньте крышку к передней части камеры.
Шаг 2

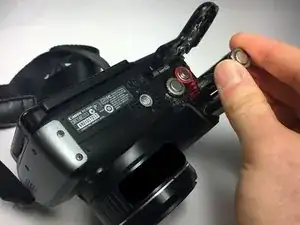

Достаньте элементы питания AA.

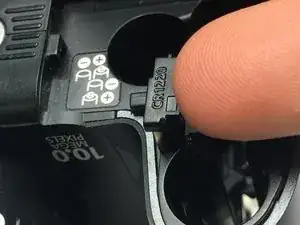

С помощью ногтя или инструмента для вскрытия iFixit подденьте лоток для батареек.

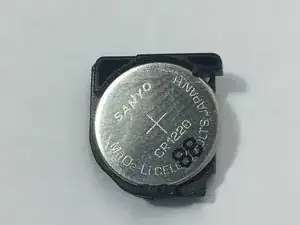

Извлеките батарейку CR1220 из лотка.
Шаг 3
Удалите по два винта PH 00 с каждой стороны видоискателя.
Шаг 4

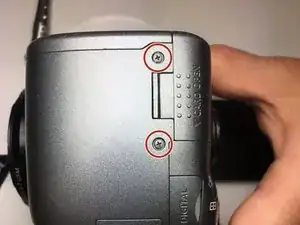

Удалите два винта PH 00 на правой панели камеры.
Шаг 5

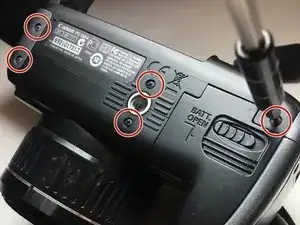

Удалите пять винтов PH 00 на дне корпуса.
Шаг 6

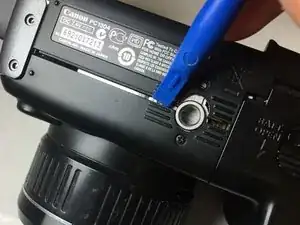

Используйте инструмент для вскрытия iFixit, чтобы освободить заднюю панель от остальной части корпуса камеры.
Будьте осторожны: лентовый кабель крепит заднюю панель к материнской плате.
Осторожно поднимите чёрный фиксатор, удерживающий лентовый кабель, и вытяните кабель.
Шаг 7
Удалите три винта на левой стороне камеры.
Поднимите и сдвиньте в сторону левую боковую панель корпуса.
Шаг 8

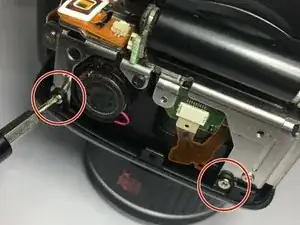

Удалите два винта, крепящие переднюю панель к корпусу.
Шаг 9

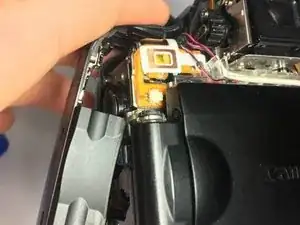

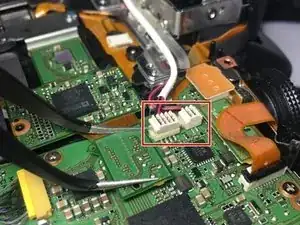

Отсоедините два кабеля, подключённых к материнской плате.

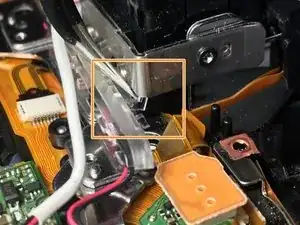

Используйте тонкие пинцеты, чтобы нажать на прозрачную деталь и сдвинуть её. После этого половина прозрачной детали должна освободиться.
Удалите один винт, который фиксирует середину прозрачной детали к корпусу камеры. Вся конструкция с проводами откинется в сторону.
Шаг 10

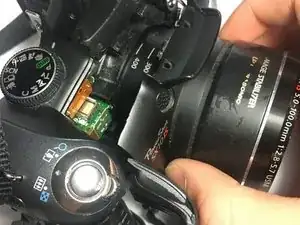

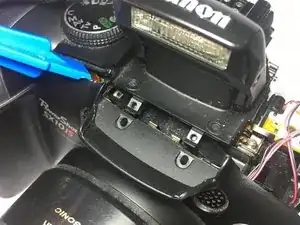

С помощью инструмента для вскрытия iFixit аккуратно подденьте верхний край передней панели.

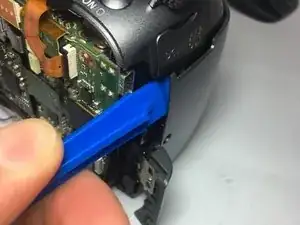

Перейдите к правой стороне камеры и осторожно подденьте верхнюю и нижнюю части этой области панели. Передняя панель освобождается после поддевания в этих местах.
Переднюю панель можно будет сдвинуть и снять с корпуса камеры.
Шаг 11
Используя пробойник с маленьким бойком, выбейте штифт, удерживающий крышку отсека аккумуляторов на корпусе камеры, насколько это возможно вправо.
Закройте крышку отсека и перейдите к правой стороне штифта, где Вы начали его выбивать. С помощью точных пинцетов продолжайте захватывать штифт и вытягивать его вправо, пока правый конец штифта не станет достаточно большим, чтобы вытащить его полностью.
Шаг 12

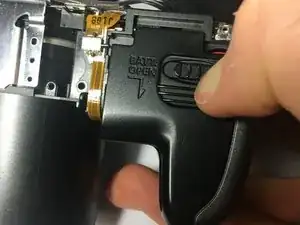

Наконец, аккуратно снова откройте крышку. Там находится небольшая спиральная пружина, которая обычно откидывает крышку при отпускании. Извлеките пружину, и крышка отделится от корпуса.
Самая сложная часть замены — заново установить пружину в соответствующие пазы.
Заключение
Чтобы собрать устройство, выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
