Замена сборки ручки Ricoh Super 8 800z

Камеры

В этом руководстве показано, как снять ручку компактной камеры Ricoh Super 8. Это может понадобиться, если вам необходимо заменить ручку. Чтобы повторно прикрепить или заменить ручку, выполните эти шаги в обратном порядке.

На Шаге 6 вы удалите саму ручку. Для этого вам потребуется отпаять проводные соединения в ручке. Чтобы прикрепить новую ручку, вам нужно будет повторно припаять эти соединения на место.

Убедитесь, что ваша камера полностью отключена, прежде чем начинать.

Шаг 1

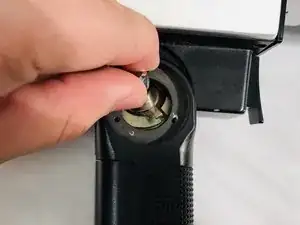

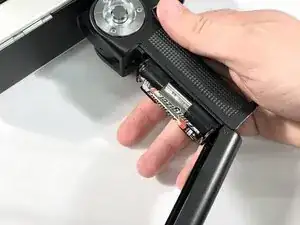

Откройте отсек для батарей ручки и извлеките батареи из ручки.

Шаг 2

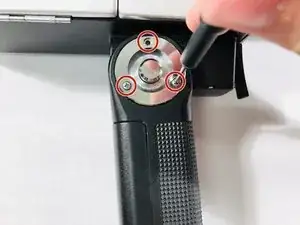

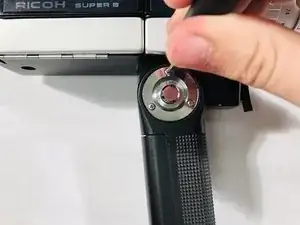

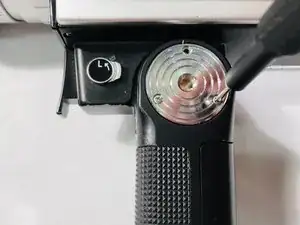

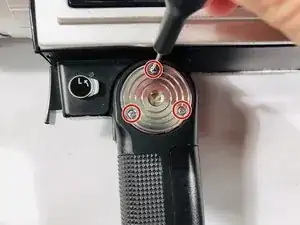

Используя отвертку Phillips #000, извлеките три винта с круглой панели на правой стороне ручки камеры. Это сторона с кнопкой разблокировки ручки.

Шаг 3

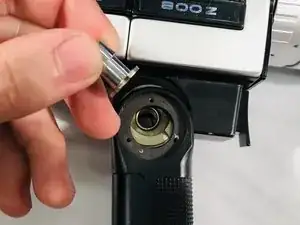

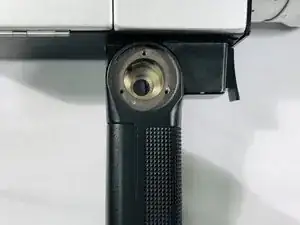

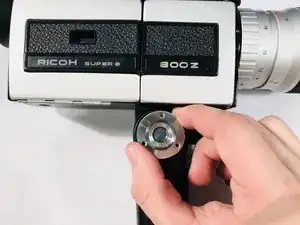

Снимите круглую металлическую панель.

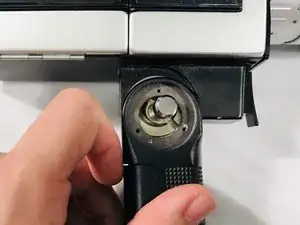

Затем сдвиньте ручку, чтобы получить возможность провести одну из ножек кнопки через отверстие.

Шаг 4

Вытащите кнопку под углом.

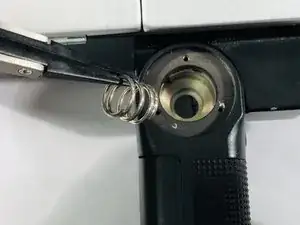

С помощью пинцета извлеките пружину под ней.

Шаг 5

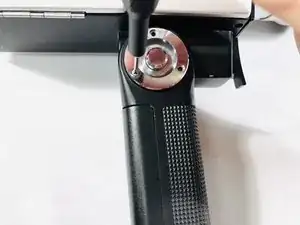

Переверните камеру на другую сторону и извлеките винты с другой круглой металлической панели с помощью отвертки Phillips #000.

При замене этой панели убедитесь, что вырез в панели окружает провода в ручке. Вы можете повредить провода, если панели не установлены правильно или неправильно размещены.

Шаг 6

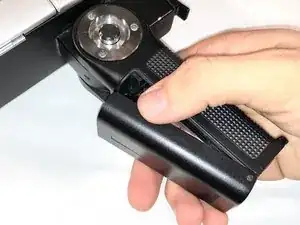

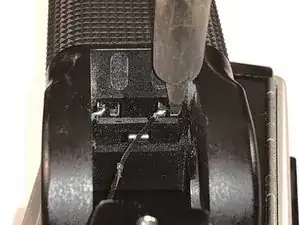

Медленно вытяните ручку от камеры и сдвиньте ручку, чтобы получить
