Замена светодиода затвора Ricoh Shotmaster 130Z

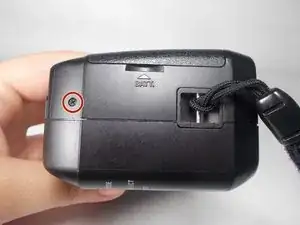

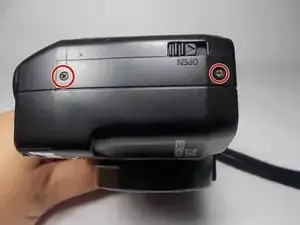

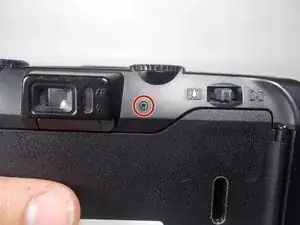

Используя отвертку с головкой Phillips J00, удалите три винта по 5 мм с левой и правой стороны камеры, а также один винт с задней части.

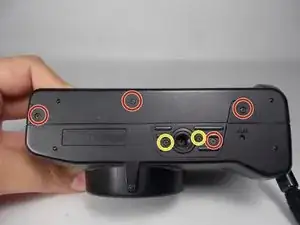

С той же отверткой Phillips J00 продолжайте удалять оставшиеся четыре винта по 5 мм на дне камеры.

Наконец, с помощью той же отвертки Phillips #00 удалите два винта по 0,6 мм, по одному с каждой стороны разъема для штатива.

Корпус теперь можно снять с камеры.

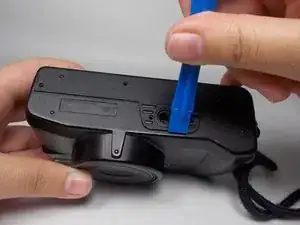

Используя инструмент для открытия, начните с поднятия задней части корпуса в том месте, где расположен разъем для штатива. Поднимайте, пока задняя часть не освободится и не может быть легко снята.

Затем, используя тот же инструмент, поднимите и нажмите на область около отсека для батареи, как показано на втором изображении. Делайте это, пока передняя часть корпуса не освободится и не сможет быть легко снята.

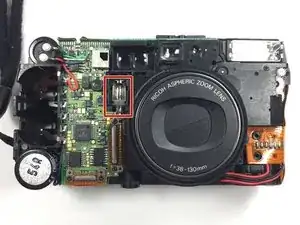

Светодиод, который нужно заменить, расположен спереди камеры рядом с объективом.

Отпаивайте светодиод, чтобы снять его с материнской платы.
