Замена узла камеры Ricoh Theta S
Данное руководство покажет, как заменить узел камеры для Ricoh Theta S. Обратите внимание, что любое замещение или разборка оригинального продукта может аннулировать гарантию производителя.
Шаг 1
Вставьте лопатку под небольшой пластиковый квадраты, расположенный в нижней части устройства.
Двигайте лопатку, чтобы удалить пластиковую крышку.
Шаг 2
Удалите четыре винта размером 3 мм, расположенные на нижней части устройства. Вам потребуется отвертка Philips 00.
Шаг 3
Вставьте пластиковый инструмент для открытия между показанными панелями.
Приложите давление, чтобы отсоединить 9 пружинных зажимов, расположенных по периметру устройства.
Поднимите панель с устройства.
Шаг 4

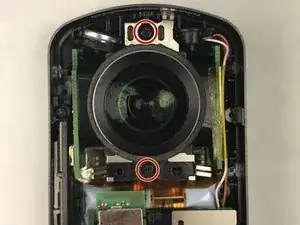

Удалите два винта Philips размером 3 мм с помощью отвертки Philips 00.
Шаг 5

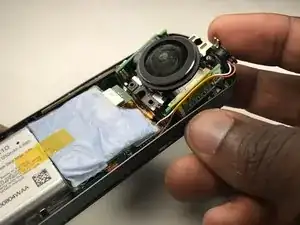

Осторожно поднимите узел камеры из устройства, пока соединения гибких кабелей не станут доступными.
Снимите кусок скотча, удерживающий микрофонный провод на плате.
Шаг 6
Найдите два разъема гибкого кабеля, расположенные с каждой стороны устройства.

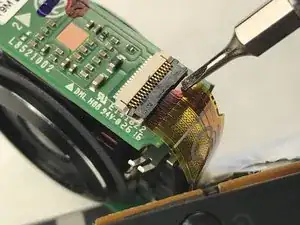

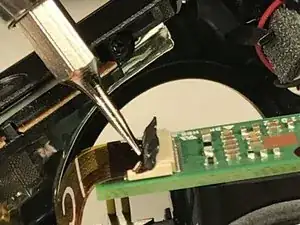

С помощью пластиковой лопатки осторожно поднимите черную пластиковую часть разъема.
На изображениях показано, как для поднятия фиксирующих вкладок разъемов ZIF используется отвертка, что может привести к короткому замыканию материнской платы. Убедитесь, что используете защищенный от статического электричества инструмент!
Шаг 7

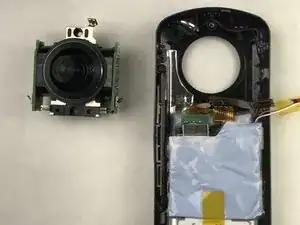

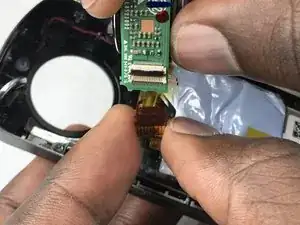

Осторожно отсоедините два гибких кабеля от их разъемов, чтобы удалить узел камеры.
Заключение
Чтобы собрать ваше устройство обратно, следуйте этим инструкциям в обратном порядке.
