Замена зум-объектива Ricoh Shotmaster 130Z

Камеры

Если у Вашего Ricoh Shotmaster 130Z (также известного как серия Shotmaster Zoom) заедает зум-объектив, он треснул или не фокусируется, это руководство покажет, как его заменить. Вы узнаете, как снять повреждённый объектив и установить новый, используя базовые инструменты.

Зум-объектив — это часть, которая контролирует фокусировку и увеличение снимков. При его неисправности камера может проявлять такие симптомы, как объектив, который не выдвигается, размытые фото или скрипящие звуки. Если вы не уверены, что проблема в объективе, проверьте раздел «Проблемы с объективом» на странице устранения неполадок.

Перед началом извлеките батарейки из камеры и будьте осторожны при обращении с блоком объектива, поскольку ленточные кабели тонкие и легко рвутся. Избегайте статического электричества и не прикладывайте силу, если что‑то застряло.

Для дополнительной помощи и общей информации о этой серии камер Вы можете посетить страницу Ricoh Shotmaster.

Шаг 1

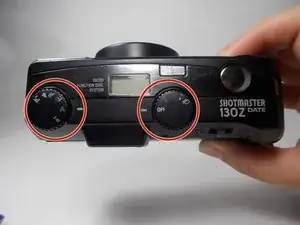

Установите диски на «A» (авто) и положение Off.

После вскрытия корпуса эти диски перемещать нельзя.

Шаг 2

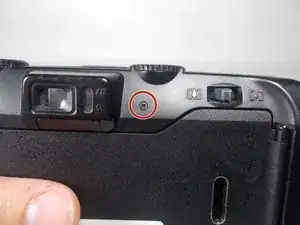

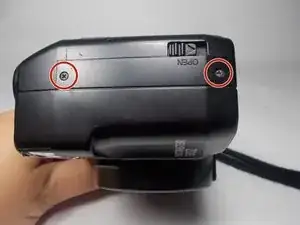

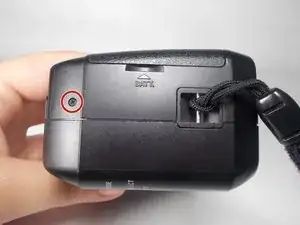

Снимите 5 винтов с крестообразным шлицем (Phillips) со сторон и задней панели.

Шаг 3

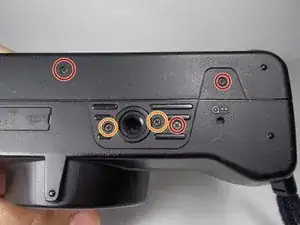

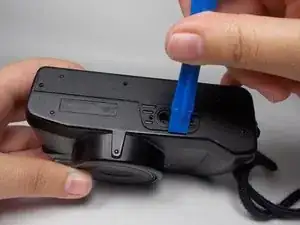

Снимите винты JIS #00 длиной 5 мм с нижней части камеры.

Обратите внимание на винты длиной 6 мм по бокам от отверстия для штатива — они немного другого размера, чем остальные. Тем не менее вы всё ещё можете использовать отвертку JIS #00 для их снятия.
