Замена регулировочного кольца окуляра Ricoh Super 8 800z
Многие камеры Super 8 оснащены регулировочным кольцом окуляра или «диоптрийной настройкой». Это устройство позволяет подстраивать изображение в окуляре под зрение конкретного пользователя. Поскольку глаза разных людей фокусируются на разной глубине, изображение, четкое для одного человека, может выглядеть размытым для другого. Регулировочное кольцо устраняет эту проблему.

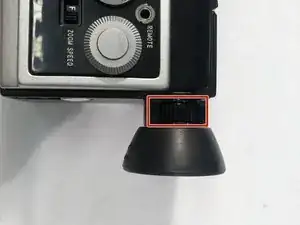

Окуляр на Ricoh Super 8 оснащен регулировочным кольцом. Если окуляр треснул или больше не фокусируется, возможно, его необходимо заменить.
Шаг 1

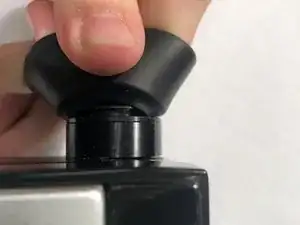

Снимите резиновую накладку окуляра, медленно потянув за неё вниз с любой стороны.
Шаг 2

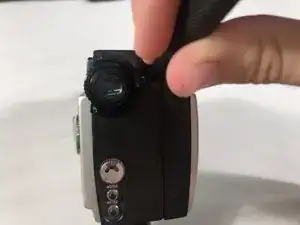

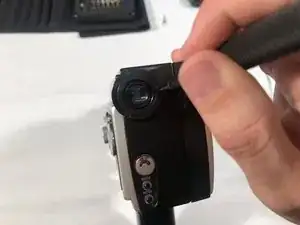

Используйте крестовую отвертку №000, чтобы выкрутить три винта вокруг линзы окуляра.
Снимите металлическую пластину с окуляра.
Шаг 3

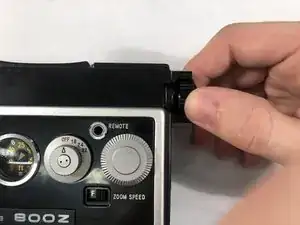

Поверните регулировочное кольцо против часовой стрелки до упора, пока оно не окажется максимально близко к линзе.
Шаг 4

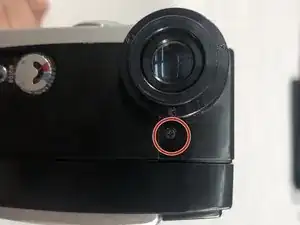

Крестовой отверткой №000 выверните винт на задней панели камеры.

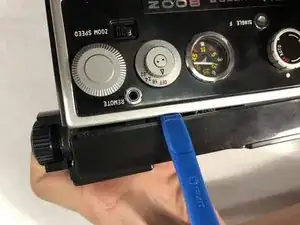

Используйте пластиковую вскрывающую инструмент, чтобы приподнять пластиковую накладку и открыть доступ к винту под ней.
Шаг 5
Продолжайте удерживать пластиковую накладку в открытом положении пластиковым вскрывающим инструментом.

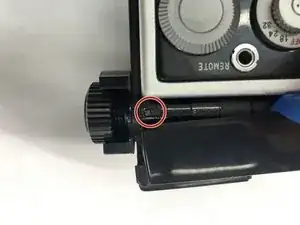

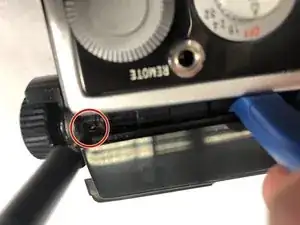

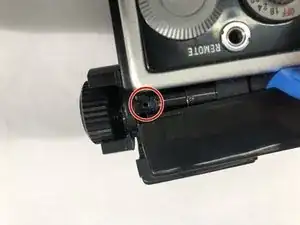

Плоской отверткой №1 выверните винт в овальном отверстии рядом с окуляром. Будьте осторожны, чтобы не уронить винт внутрь корпуса камеры.
Шаг 6

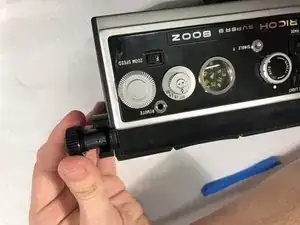

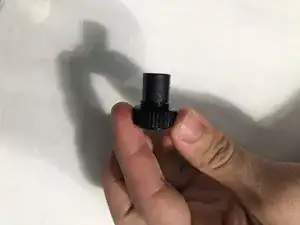

Выдвиньте регулировочное кольцо окуляра из корпуса камеры.
Заключение
Чтобы собрать устройство, выполните инструкции в обратном порядке.
