Замена объектива Canon PowerShot G1 X Mark II

Найдите крышку отсека батареи на нижней части камеры.

Поместите палец на текстурированную часть крышки отсека батареи.

Сдвиньте крышку в направлении, указанном стреловидным индикатором.

Оттяните оранжевую защёлку от батареи, поворачивая её пальцем.

Вытяните батарею из отсека пальцами.

Снимите два шестигранных винта 4 мм, соединяющих рукоятку с камерой, используя шестигранную отвёртку.

Снимите два винта с крестообразной головкой слева от шестигранных винтов с помощью крестообразной отвёртки:

Один винт 2 мм

Один винт 3 мм

Снимите рукоятку с передней части камеры, потянув её от объектива, затем от корпуса камеры.

Снимите следующие три винта Phillips со стороны корпуса вспышки с помощью крестообразной отвёртки:

Один винт 2,5 мм

Один винт 4,5 мм

Один винт 1,75 мм

Снимите следующие три винта Phillips с нижней части камеры с помощью крестообразной отвёртки:

Один винт 3,25 мм

Один винт 2,5 мм

Один винт 2,75 мм

Отверните ЖК‑экран от камеры.

Снимите следующие четыре винта Phillips, крепящие заднюю панель, с помощью крестообразной отвёртки:

Два винта 3 мм

Один винт 2 мм

Один винт 2,5 мм

Поднимите заднюю крышку достаточно, чтобы обнажить ленточные шлейфы.

С помощью пластикового лопаточного инструмента аккуратно освободите фиксатор, удерживающий ближайший к краю камеры ленточный шлейф.

Повторите операцию для второго ленточного шлейфа справа.

Осторожно отведите заднюю крышку от корпуса камеры.

Осторожно отведите заднюю крышку от корпуса камеры.

Снимите пять винтов Phillips, прикреплённых к медной пластине, с помощью крестообразной отвёртки:

Два винта 3 мм

Два винта 1,5 мм

Один винт 4 мм

Отодвиньте медную пластину от корпуса камеры.

Снимите следующие три винта Phillips, закрепляющие серебристую пластину, с помощью крестообразной отвёртки:

Два винта 2,9 мм на передней части камеры

Один винт 1,8 мм на нижней части камеры

Отодвиньте серебристую пластину от корпуса камеры.

Используйте пластиковую лопатку, чтобы приподнять обе стороны ленточного шлейфа с контактных штырей его разъёма.

Мужской коннектор находится слева, женский — справа. Правая сторона шлейфа имеет вырез.

Используйте плоский конец пластиковой лопатки, чтобы повернуть чёрный пластиковый фиксатор в сторону ленточного шлейфа.

Вставьте острый конец пластиковой лопатки в маленькое отверстие на боковой стороне ленточного шлейфа и вытащите шлейф из его гнезда.

Используйте плоский конец пластиковой лопатки, чтобы поддеть разъём ленточного шлейфа с платы.

Оба ленточных шлейфа должны быть удалены после этого шага.

Освободите вспышку, сдвинув фиксатор вспышки в сторону объектива.

Фиксатор вспышки расположен на стороне камеры, ближайшей к объективу.

Снимите следующие два винта Phillips из отсека вспышки с помощью крестообразной отвёртки:

Снимите винт 2 мм справа от вспышки.

Снимите винт 2,5 мм слева от вспышки.

Снимите винт Phillips 2,5 мм с передней панели с помощью крестообразной отвёртки.

Поднимите верхнюю часть корпуса камеры, чтобы отделить верхнюю крышку от корпуса камеры.

Убедитесь, что вспышка поднята. В противном случае верхняя крышка не освободится.

Удалите винт Phillips 3,5 мм из серой защёлки на верхней части камеры крестовой отвёрткой Phillips.

Поверните камеру так, чтобы задняя панель была обращена к Вам.

Удалите винт Phillips 1,4 мм из серебристой защёлки рядом с верхней частью камеры крестовой отвёрткой Phillips.

Используйте плоский конец пластиковой лопатки, чтобы отжать пластиковую фиксирующую защёлку на боковой панели, ближайшей к объективу.

Поверните боковую панель, ближайшую к объективу, в сторону объектива и затем оттяните панель от корпуса камеры.

Освободите пластиковую защёлку верхнего ленточного кабеля с помощью пластиковой лопатки.

Вытяните верхний ленточный кабель из его крепления тонкими металлическими пинцетами с тонкими концами.

Удалите нижний ленточный кабель тонкими металлическими пинцетами, потянув его в сторону переключателя вспышки камеры.

Нижний ленточный кабель не имеет фиксирующей защёлки; он просто вставляется и вынимается.

Снимите переднюю панель с корпуса камеры.

Она должна легко скользить. Если она не снимается, убедитесь, что все винты и ленточные кабели из предыдущих шагов удалены или отключены.

Снимите резиновую пылезащитную крышку с камеры, отведя крючки от трёх штырей, удерживающих её на месте, а затем оттянув крышку от камеры.

Удалите следующие два винта Phillips с боковой части камеры с тремя разъёмами с помощью крестовой отвёртки:

Один винт 2,5 мм

Один винт 3,3 мм

Оттяните металлический экран от камеры.

Используйте пластиковую лопатку, чтобы снять ленточный кабель с материнской платы, поддев лопатку под разъём ленточного кабеля и потянув вверх.

Удалите винт 2,8 мм с материнской платы.

Не пытайтесь пока снимать материнскую плату с камеры.

Осторожно поверните материнскую плату вверх.

Используйте пластиковую лопатку, чтобы снять ленточный кабель с нижней части материнской платы, поддев лопатку под разъём ленточного кабеля и потянув вверх.

Поднимите материнскую плату и выньте её из камеры.

Разместите камеру на ровной поверхности при выполнении этих шагов, потому что при снятии рамки камера разваливается.

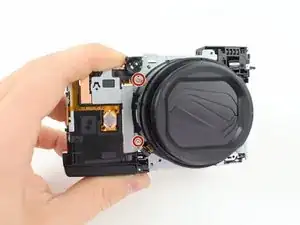

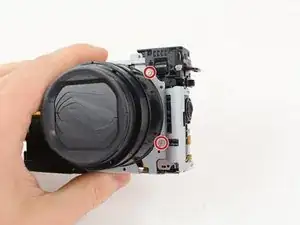

Удалите четыре винта Philips 4,25 мм из серебристой рамки, окружающей объектив камеры, крестовой отвёрткой Phillips.

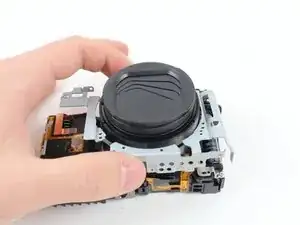

Снимите рамку, подняв её строго вверх.

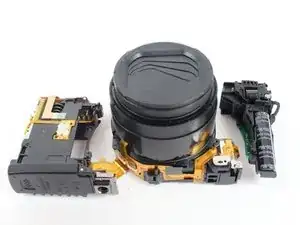

Отделите объектив от остальных компонентов камеры.
