Замена материнской платы Canon PowerShot G1 X Mark II

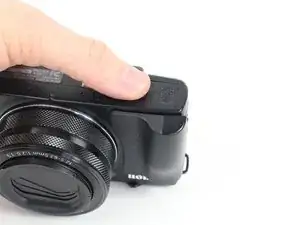

Найдите крышку отсека для аккумулятора на дне вашей камеры.

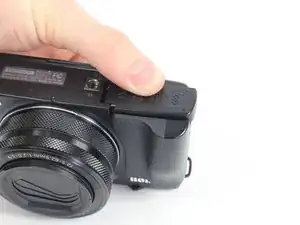

Положите палец на текстурированную часть крышки отсека для аккумулятора.

Сдвиньте крышку в направлении, на которое указывает стрелка.

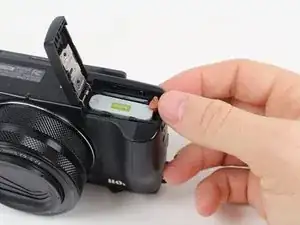

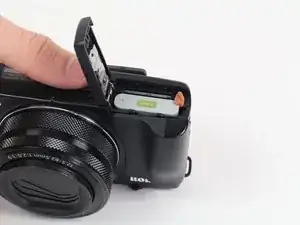

Используйте палец, чтобы отвести оранжевую вкладку от аккумулятора.

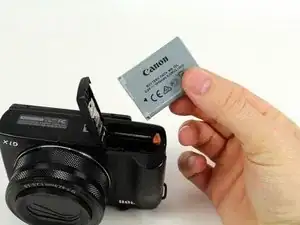

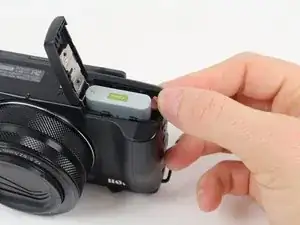

Вытяните аккумулятор из отсека пальцами.

Удалите два 4 мм винта с шестигранной головкой, которые соединяют ручку с камерой, с помощью отвертки с шестигранной головкой.

Удалите два винта с крестовой головкой слева от винтов с шестигранной головкой с помощью отвертки с крестовой головкой:

Один винт 2 мм

Один винт 3 мм

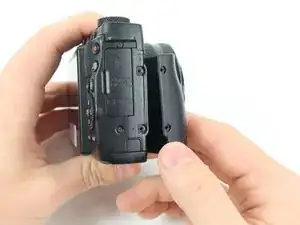

Удалите ручку с передней части камеры, оттянув ее от объектива, а затем от камеры.

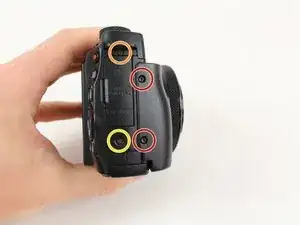

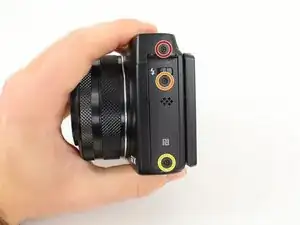

Удалите следующие три винта с крестовой головкой с стороны кнопки вспышки с помощью отвертки с крестовой головкой:

Один винт 2.5 мм

Один винт 4.5 мм

Один винт 1.75 мм

Удалите следующие три винта с крестовой головкой с нижней части камеры с помощью отвертки с крестовой головкой:

Один винт 3.25 мм

Один винт 2.5 мм

Один винт 2.75 мм

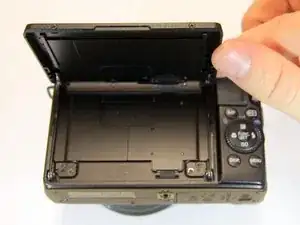

Поверните экран LCD от камеры.

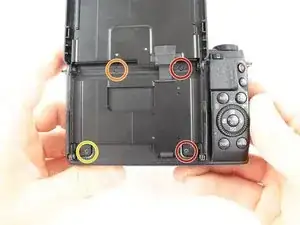

Удалите следующие четыре винта с крестовой головкой, удерживающие заднюю панель, с помощью отвертки с крестовой головкой:

Два винта 3 мм

Один винт 2 мм

Один винт 2.5 мм

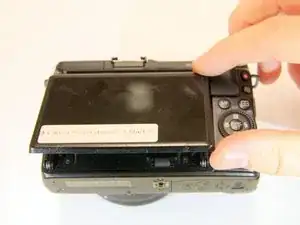

Поднимите задний корпус настолько, чтобы открыть шлейфы.

Используйте пластиковую лопатку, чтобы осторожно освободить блокировку, удерживающую шлейф, ближайший к краю камеры, на месте.

Повторите этот процесс для второго шлейфа справа.

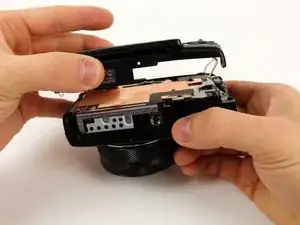

Осторожно поднимите задний корпус от камеры.

Осторожно поднимите задний корпус от камеры.

Удалите пять винтов с крестовой головкой, которые прикреплены к медной пластине, с помощью отвертки с крестовой головкой:

Два винта 3 мм

Два винта 1.5 мм

Один винт 4 мм

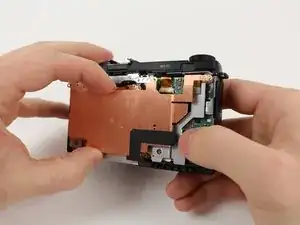

Поднимите медную пластину от камеры.

Удалите следующие три винта с крестовой головкой, удерживающие серебряную пластину, с помощью отвертки с крестовой головкой:

Два винта 2.9 мм на передней части камеры

Один винт 1.8 мм на нижней части камеры

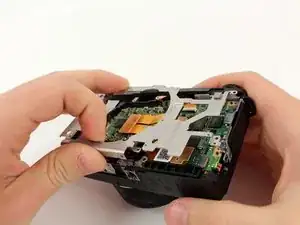

Поднимите серебряную пластину от камеры.

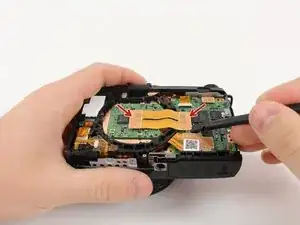

Используйте пластиковую лопатку, чтобы поднять обе стороны шлейфа от его контактных пинов.

Мужская сторона слева, женская справа. Правая сторона шлейфа имеет выемку.

Используйте плоский конец пластикового шпателя, чтобы повернуть черную пластиковую защелку в сторону шлейфа.

Вставьте заостренный конец пластикового шпателя в небольшое отверстие на стороне шлейфа и вытяните шлейф из его корпуса.

Используйте плоский конец пластикового шпателя, чтобы освободить соединитель шлейфа от материнской платы.

Обе шлейфа должны быть удалены после этого шага.

Освободите вспышку, сдвинув кнопку вспышки к объективу.

Кнопка вспышки расположена на стороне камеры, ближайшей к объективу.

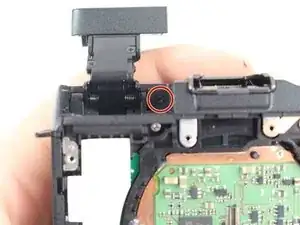

Удалите следующие два винта с крестовой головкой из отсека вспышки с помощью отвертки с крестовой головкой:

Удалите винт 2 мм справа от вспышки.

Удалите винт 2.5 мм слева от вспышки.

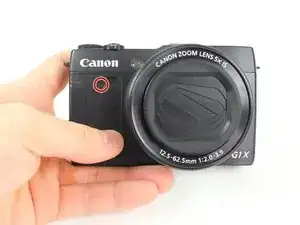

Удалите 2.5 мм винт с крестовой головкой с передней панели с помощью отвертки с крестовой головкой.

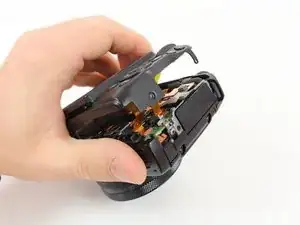

Поднимите верхнюю часть камеры, чтобы отделить верхний корпус от корпуса камеры.

Убедитесь, что вспышка поднята. В противном случае верхний корпус не отсоединится.

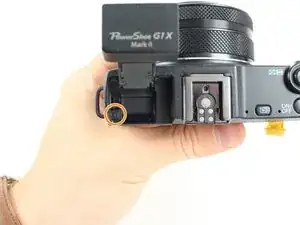

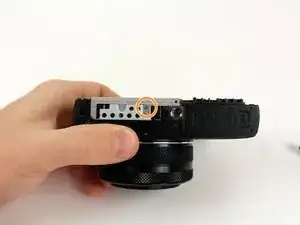

Удалите винт Phillips 3.5 мм с серой вкладки на верхней части камеры с помощью отвертки Philips.

Поверните камеру так, чтобы задняя панель была обращена к вам.

Удалите винт Phillips 1.4 мм с серебряной вкладки возле верхней части камеры с помощью отвертки Philips.

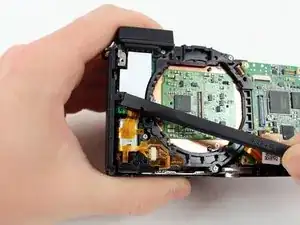

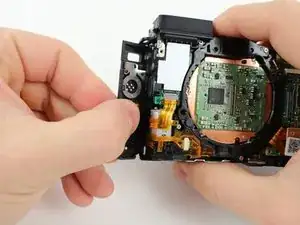

Используйте плоский конец пластикового инструмента для снятия, чтобы освободить пластиковую защелку на боковой панели, ближайшей к объективу.

Поверните боковую панель, ближайшую к объективу, в сторону объектива камеры и затем отодвиньте панель от камеры.

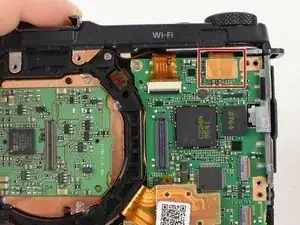

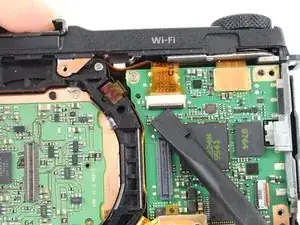

Освободите пластиковую защелку верхнего шлейфа с помощью пластикового инструмента для снятия.

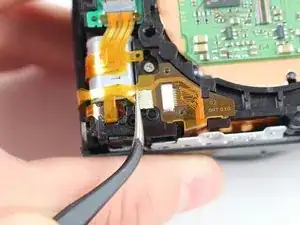

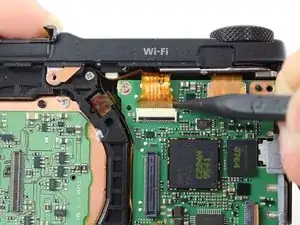

Снимите верхний шлейф со своего крепления с помощью тонких металлических пинцетов.

Удалите нижний шлейф с помощью тонких металлических пинцетов, потянув его в сторону переключателя вспышки камеры.

Нижний шлейф не имеет защелки; он просто выдвигается и задвигается.

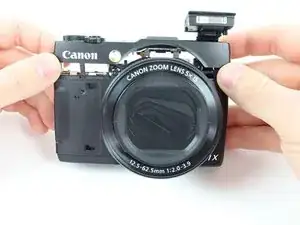

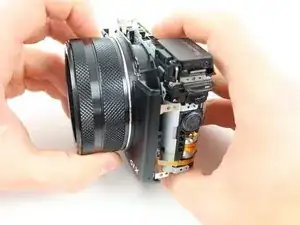

Снимите переднюю панель с корпуса камеры.

Она должна легко сняться. Если это не так, убедитесь, что все винты и шлейфы со предыдущих шагов были удалены или отсоединены.

Удалите резиновую пылезащитную крышку с камеры, отодвинув зацепы от трех штырьков, удерживающих их на месте, а затем потяните крышку от камеры.

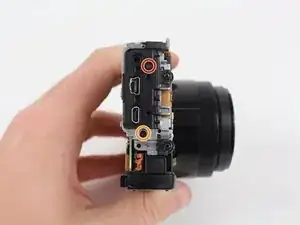

Удалите следующие два винта Philips с боковой части камеры с тремя разъемами с помощью отвертки Philips:

Один винт 2.5 мм

Один винт 3.3 мм

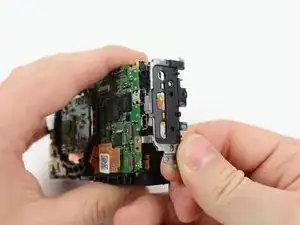

Отодвиньте металлический щит от камеры.

Используйте пластиковый инструмент для снятия, чтобы удалить шлейф от материнской платы, поместив инструмент под разъем шлейфа и потянув вверх.

Удалите винт 2.8 мм с материнской платы.

Не пытайтесь еще снимать материнскую плату с камеры.

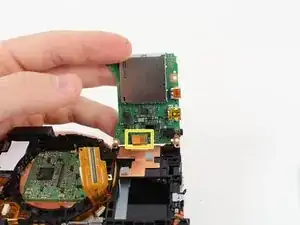

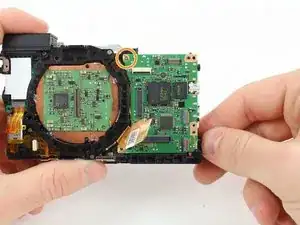

Осторожно поднимите материнскую плату вверх.

Используйте пластиковый инструмент для снятия, чтобы удалить шлейф с нижней части материнской платы, поместив инструмент под разъем шлейфа и потянув вверх.

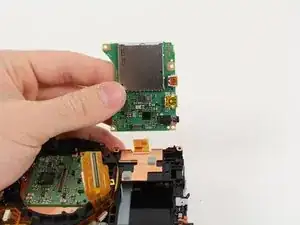

Поднимите материнскую плату от камеры.
