Замена видоискателя Panasonic VDR-D220

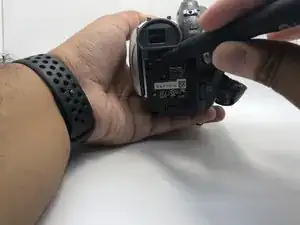

Используйте крестовую отвертку Phillips #0, чтобы выкрутить три винта 5 мм на верхней части камеры.

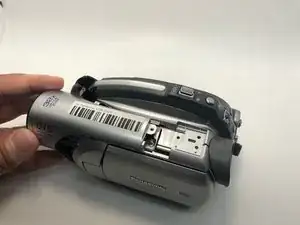

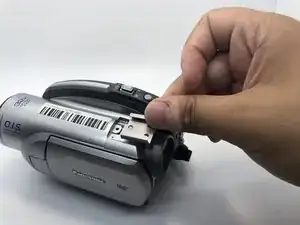

Снимите металлический кронштейн.

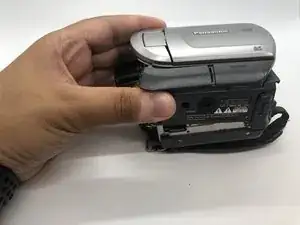

Поверните камеру так, чтобы была видна нижняя сторона.

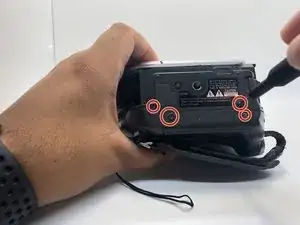

Снимите четыре винта 5 мм крестовой отверткой Phillips #0 на нижней стороне камеры.

Снимите один винт 5 мм, используя крестовую отвертку Phillips #0.

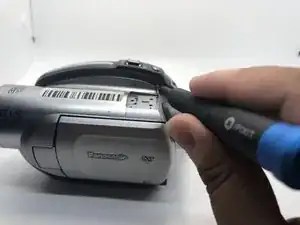

Используйте лопатку, чтобы отжать переднюю верхнюю часть корпуса от основной части камеры.

Осторожно сдвиньте верхнюю часть корпуса камеры вперёд, чтобы открыть доступ к дополнительным винтам.

Не сдвигайте переднюю часть слишком далеко — между частями всё ещё есть кабельные соединения.

Переверните камеру на правую сторону.

Осторожно отведите переднюю часть от основной части корпуса.

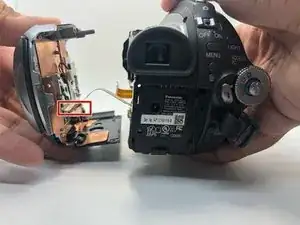

Не тяните слишком сильно из‑за ZIF-разъёма шлейфа.

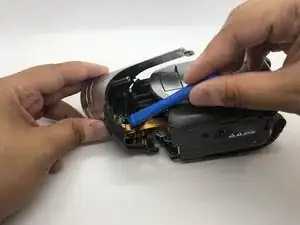

Используйте пластиковый инструмент для вскрытия, чтобы безопасно отсоединить место подключения.

Нажмите на защёлку пластиковым инструментом и затем потяните за ZIF‑разъём, чтобы отсоединить.

Снова переверните камеру на нижнюю сторону.

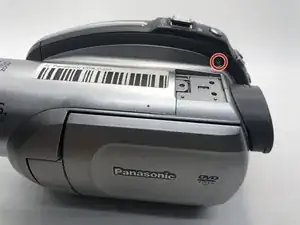

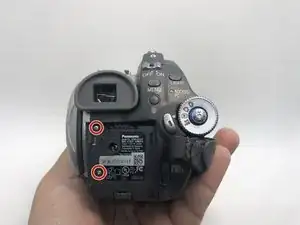

Удалите ещё один винт 5 мм крестовой отверткой Phillips #0, который ранее был закрыт.

Подойдите к боковой части отсека аккумулятора.

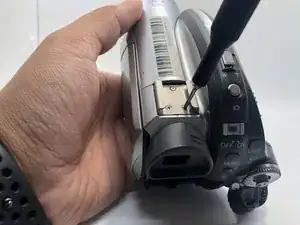

С помощью крестовой отвертки Phillips #0 выкрутите два винта 5 мм на основании аккумуляторного отсека камеры.

Поверните камеру влево, к порту на боковой стороне.

Откройте дверцу бокового порта.

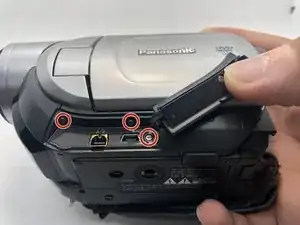

Удалите три винта 5 мм внутри боковых портов крестовой отверткой Phillips #0.

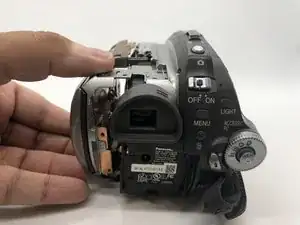

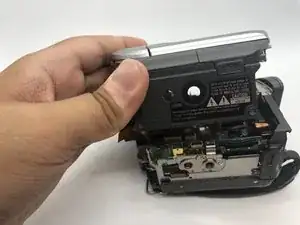

Начните приподнимать левую сторону корпуса от основной части камеры.

Не разделяйте секции камеры слишком далеко — ещё есть кабельные соединения, которые нужно отключить.

Поверните камеру к стороне с аккумулятором.

Осторожно раздвиньте боковую часть корпуса до тех пор, пока не будут видны кабели.

Не тяните слишком сильно из‑за ZIF‑разъёма шлейфа.

Отключите шлейф с помощью пластикового инструмента для вскрытия, чтобы левая сторона корпуса могла быть снята.

Нажмите на защёлку пластиковым инструментом и затем потяните за ZIF‑разъём, чтобы отсоединить.

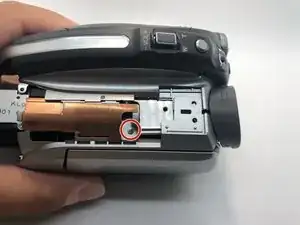

С помощью крестовой отвертки Phillips #0 выкрутите один винт 5 мм со стороны основания аккумулятора.

Снимите основание аккумулятора с камеры.

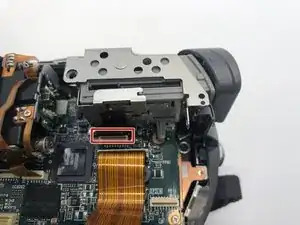

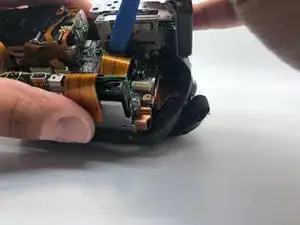

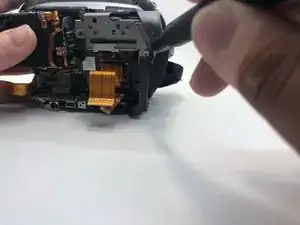

Отсоедините ещё один шлейф, идущий от видоискателя к верхней части материнской платы. Используйте пластиковый инструмент для вскрытия, чтобы безопасно отсоединить место подключения.

Нажмите на защёлку пластиковым инструментом и затем потяните за ZIF‑разъём, чтобы отсоединить.

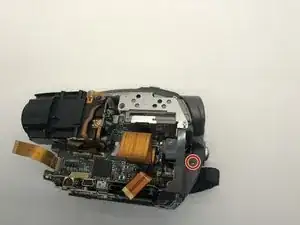

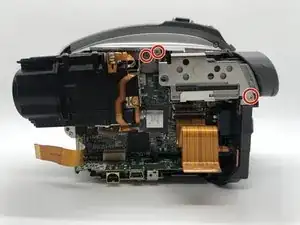

Удалите три винта 5 мм с левой стороны видоискателя крестовой отверткой Phillips #0.

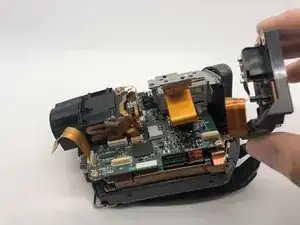

Осторожно отведите весь видоискатель от камеры подъёмным движением и убедитесь, что ничего не осталось к нему подключённым.

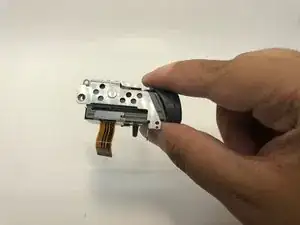

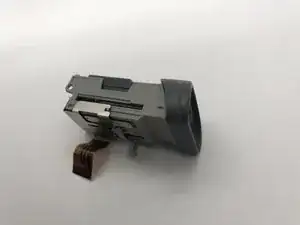

Отсоедините видоискатель от металлической детали.
