Замена аудио- и микро USB-портов Panasonic VDR-D220 DVD

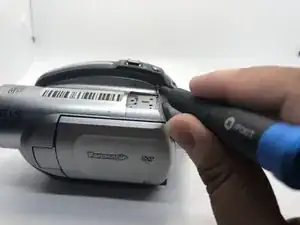

Используйте отвертку Phillips #0, чтобы удалить три винта по 5 мм на верхней части камеры.

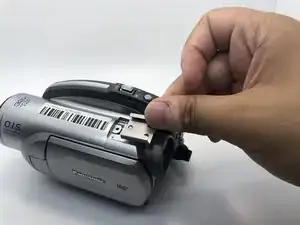

Снимите металлическую скобу.

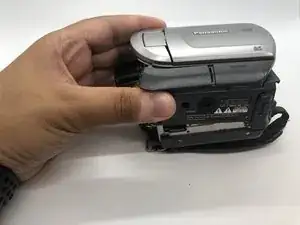

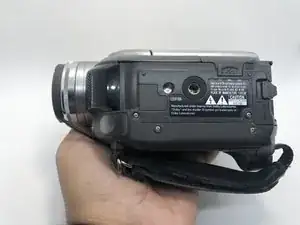

Поверните камеру так, чтобы была видна нижняя часть.

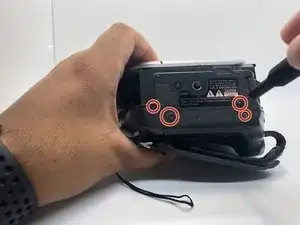

Удалите четыре винта по 5 мм на нижней стороне камеры с помощью отвертки Phillips #0.

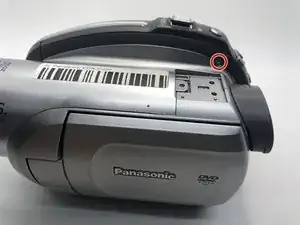

Поверните камеру на левую сторону. На верхней правой стороне металлической скобы, которую вы сняли на шаге 1, находится один винт.

Удалите один винт по 5 мм с помощью отвертки Phillips #0.

Используйте пластиковую лопатку, чтобы аккуратно приподнять переднюю верхнюю панель камеры от корпуса.

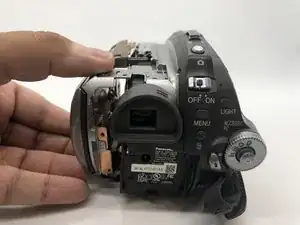

Сдвиньте верхнюю часть камеры вперед, чтобы открыть доступ к другим винтам.

Не отделяйте верхнюю часть полностью, так как остаются кабельные соединения.

Переверните камеру на правую сторону.

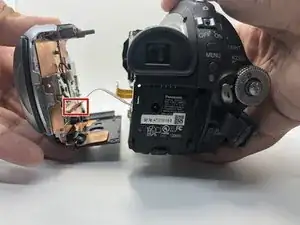

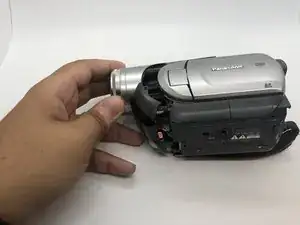

Аккуратно потяните переднюю часть от корпуса, чтобы открыть кабельные соединения.

Слишком сильное или быстрое натяжение может повредить кабель ZIF.

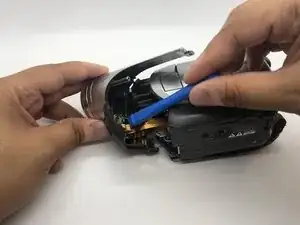

Используйте пластиковый инструмент, чтобы безопасно отключить соединение.

Нажмите на вкладку пластиковым инструментом и затем потяните за разъем ZIF, чтобы отсоединить.

Переверните камеру так, чтобы была видна верхняя сторона.

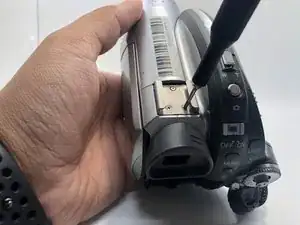

Удалите еще один винт по 5 мм с помощью отвертки Phillips #0, который был ранее скрыт под передней верхней частью.

Перейдите к нижней стороне отсека для батареи.

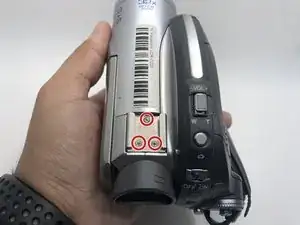

Используйте отвертку Phillips #0, чтобы удалить два винта по 5 мм на основании батареи камеры.

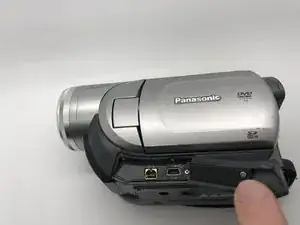

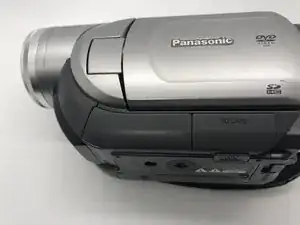

Поверните камеру на левую сторону, где расположен боковой порт.

Откройте дверь бокового порта.

Удалите три винта по 5 мм внутри боковых портов с помощью отвертки Phillips #0.

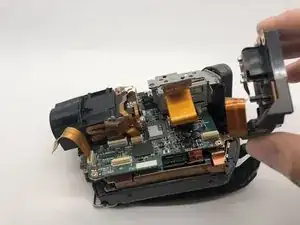

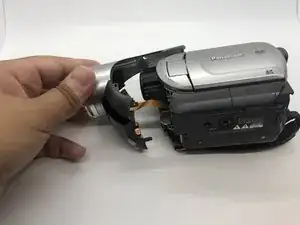

Начните поднимать левую часть камеры от корпуса.

Не снимайте эту часть полностью, так как остаются кабельные соединения.

Поверните камеру к стороне батареи.

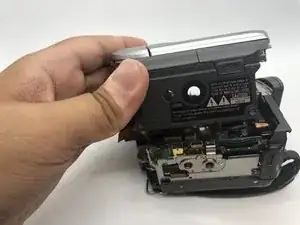

Нежно потяните боковую часть камеры, используя только руки.

Не тяните слишком сильно из-за кабеля ZIF.

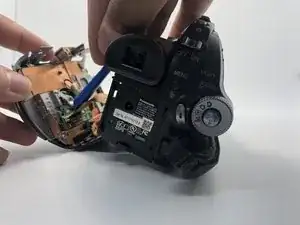

Отключите шлейф с помощью пластикового инструмента, чтобы можно было удалить левую сторону камеры.

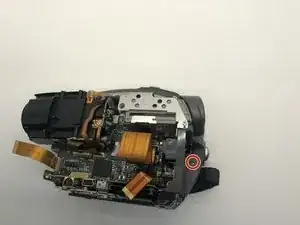

Удалите один винт по 5 мм со стороны основания батареи с помощью отвертки Phillips #0.

Снимите основание батареи с камеры.

Переверните камеру так, чтобы была видна нижняя сторона.

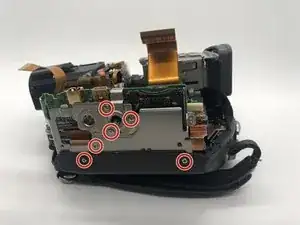

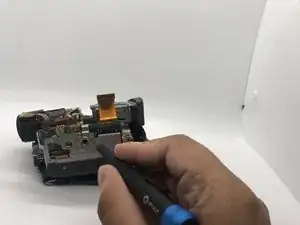

Удалите шесть винтов по 5 мм с помощью отвертки Phillips #0, и держатель печатной платы должен освободиться.

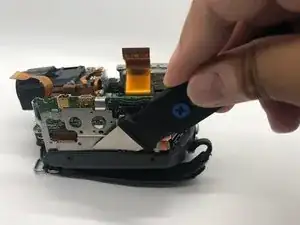

Вставьте инструмент Jimmy, чтобы снять давление между металлическим креплением и пластиковым покрытием.

Снимите плату порта с нижней части камеры.

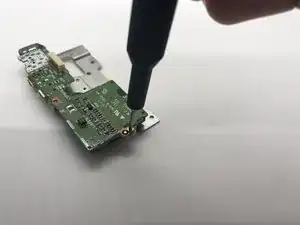

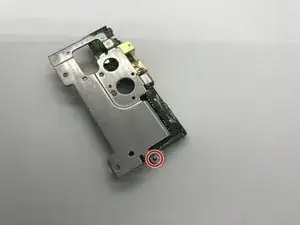

Используйте отвертку Phillips #0, чтобы удалить один винт по 5 мм с одной стороны порта.

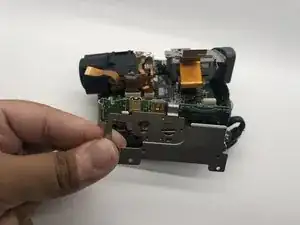

С другой стороны аккуратно отключите металл от печатной платы порта.

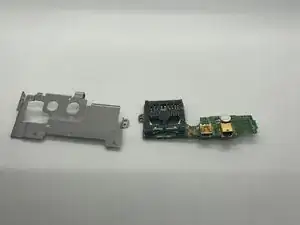

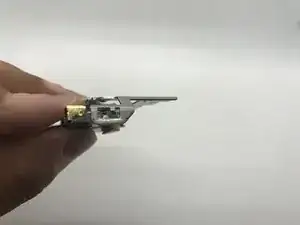

Снимите металлическую крышку с бокового порта.
