Замена материнской платы Panasonic VDR-D220

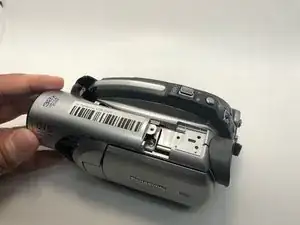

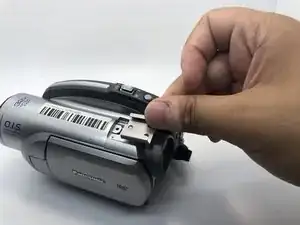

Используйте отвертку Phillips #0, чтобы выкрутить три винта 5 мм на верхней части камеры.

Снимите металлический кронштейн.

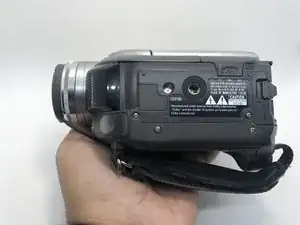

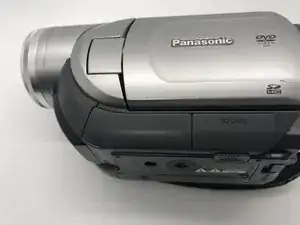

Поверните камеру, чтобы показать её нижнюю часть.

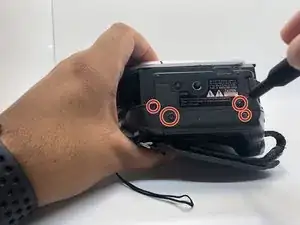

Уберите четыре винта 5 мм на нижней стороне камеры с помощью отвертки Phillips #0.

Удалите один винт 5 мм при помощи отвертки Phillips #0.

С помощью лопатки подденьте переднюю верхнюю часть корпуса камеры от основного корпуса.

Сдвиньте верхнюю часть камеры вперёд, чтобы открыть доступ к дополнительным винтам 5 мм.

Не отделяйте полностью две секции камеры — они всё ещё соединены кабелями.

Переверните камеру на правую сторону.

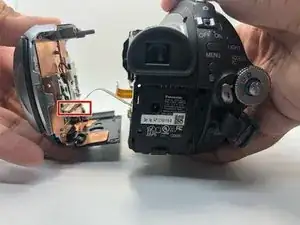

Осторожно оттяните переднюю часть от корпуса, чтобы открыть соединительные кабели, удерживающие их вместе.

Не тяните слишком сильно из‑за разъёма ZIF.

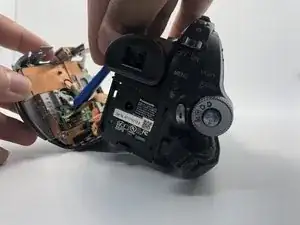

Используйте пластиковый инструмент для вскрытия, чтобы безопасно отсоединить соединение.

Нажмите на защёлку пластиковым инструментом и затем вытяните ZIF‑разъём, чтобы отсоединить его.

Удалите винт 5 мм при помощи отвертки Phillips #0, который ранее был закрыт.

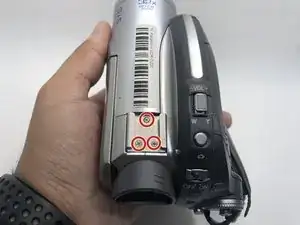

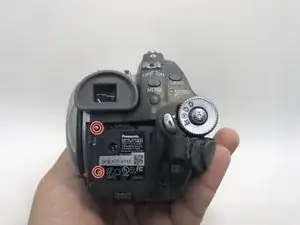

Используйте отвертку Phillips #0, чтобы выкрутить два винта 5 мм на основании батарейного отсека камеры.

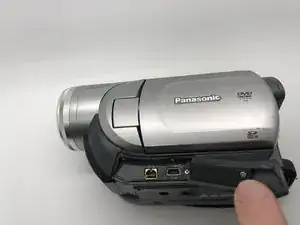

Поверните камеру на левую сторону, где расположен боковой порт.

Откройте крышку бокового порта.

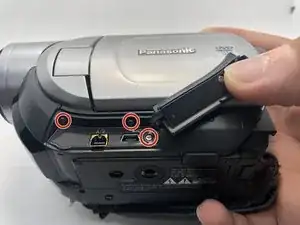

Выверните три винта 5 мм внутри бокового порта с помощью отвертки Phillips #0.

Снимите эту часть корпуса камеры.

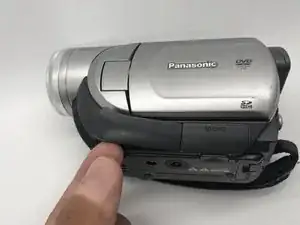

Поверните камеру к стороне с батареей.

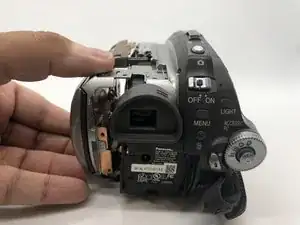

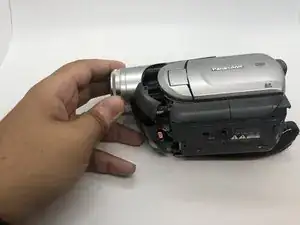

Осторожно раздвиньте боковую панель камеры только вручную.

Не тяните слишком сильно из‑за плоского шлейф‑кабеля (ZIF).

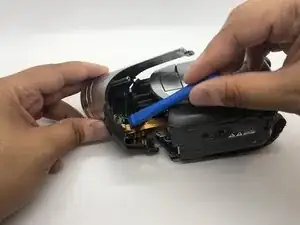

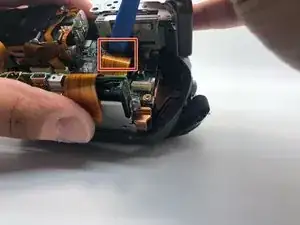

Отсоедините ленточный кабель с помощью пластикового инструмента для вскрытия, чтобы можно было снять левую часть корпуса камеры.

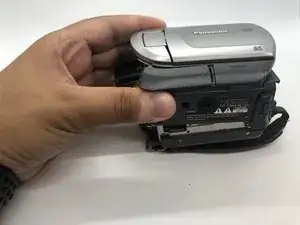

Поверните камеру так, чтобы была видна левая сторона.

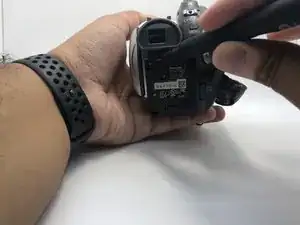

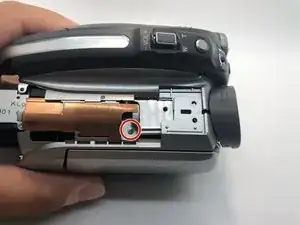

Уберите один винт 5 мм на боковой стороне основания батареи с помощью отвертки Phillips #0.

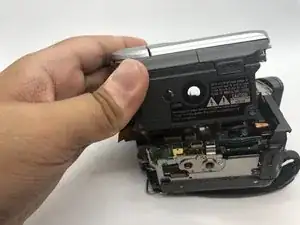

Снимите основание батарейного отсека с камеры.

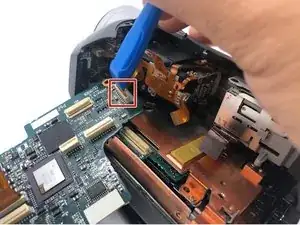

Отсоедините ещё один ленточный кабель, идущий от материнской платы к нижней части видоискателя, с помощью пластикового инструмента для вскрытия.

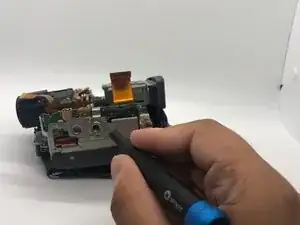

На нижней стороне камеры выкрутите шесть винтов 5 мм с помощью отвертки Phillips #0 — держатель платы должен освободиться.

Вставьте инструмент Jimmy, чтобы снять напряжение между металлическим креплением и пластиковой крышкой.

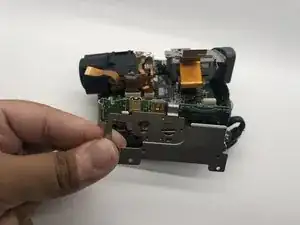

Снимите плату портов с нижней части камеры.

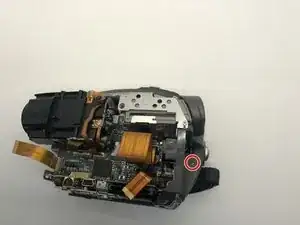

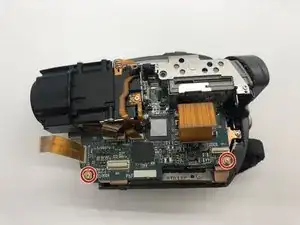

На материнской плате выкрутите два винта 5 мм с помощью отвертки Phillips #0.

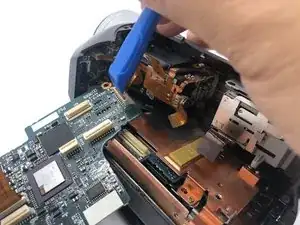

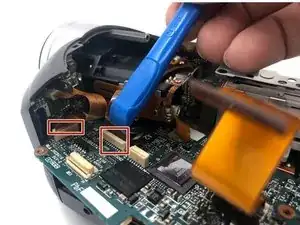

Отсоедините оставшиеся три ленточных разъёма с помощью пластиковой лопатки для вскрытия.

После отсоединения вы увидите, что материнская плата теперь свободно перемещается.

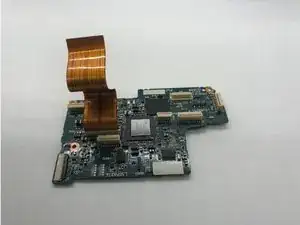

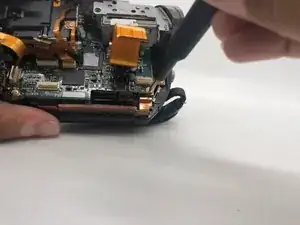

Осторожно выверните материнскую плату из корпуса камеры.

Отсоединяйте ленточные кабели плавно и не пытайтесь тянуть их голыми руками.

Не допускайте зацепления ленточных кабелей ни за что — это может привести к их разрыву и неисправности.

Сдвиньте материнскую плату из корпуса камеры — она должна выйти плавно.
