Замена ЖК-дисплея Panasonic VDR-D220 DVD

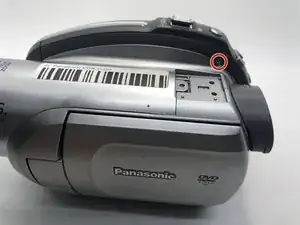

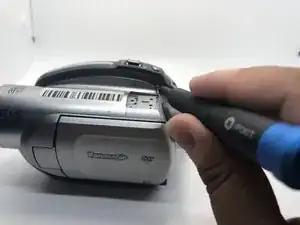

Открутите все три винта длиной 5 мм на верхней части камеры, используя отвёртку Phillips #0.

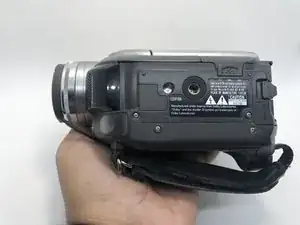

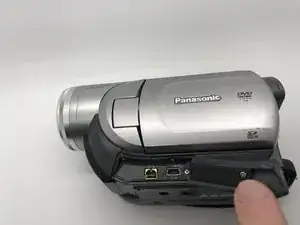

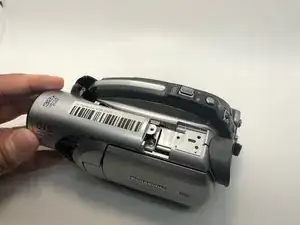

Поверните камеру так, чтобы была видна её нижняя часть.

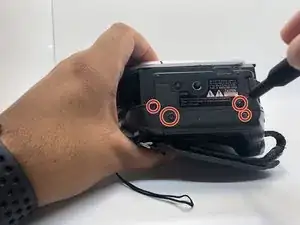

Открутите четыре винта длиной 5 мм на нижней части камеры с помощью отвёртки Phillips #0.

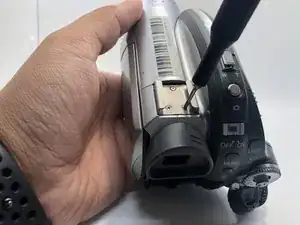

Открутите один винт длиной 5 мм с помощью отвёртки Phillips #0.

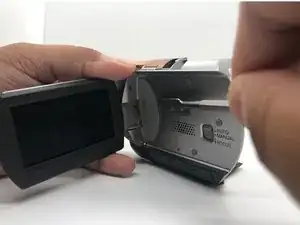

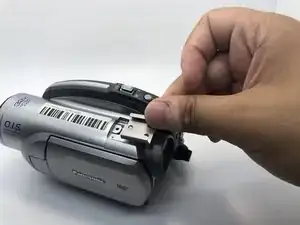

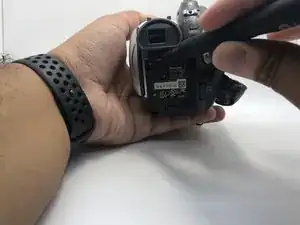

Подденьте лопаткой верхнюю переднюю часть камеры, чтобы отсоединить её от основного корпуса.

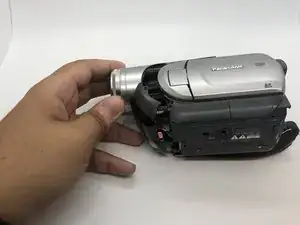

Сдвиньте верхнюю часть камеры вперёд, чтобы открыть доступ к дополнительным винтам.

Будьте осторожны и не отодвигайте две секции слишком далеко, так как они всё ещё соединены кабелями.

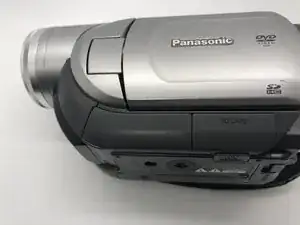

Поверните камеру правой стороной вверх.

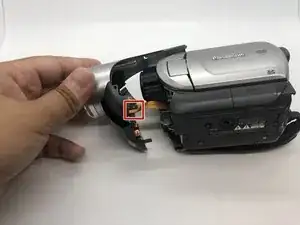

Аккуратно потяните переднюю часть от основного корпуса, чтобы обнажить соединительные кабели.

Не тяните слишком сильно из-за кабеля с разъёмом ZIF.

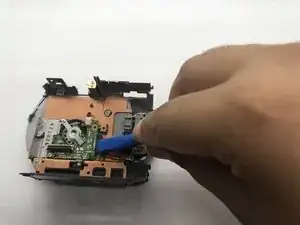

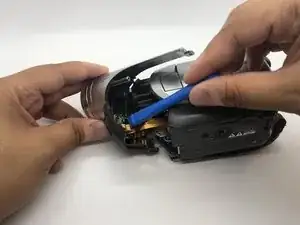

Используйте пластиковое пусковое устройство, чтобы безопасно отключить соединение.

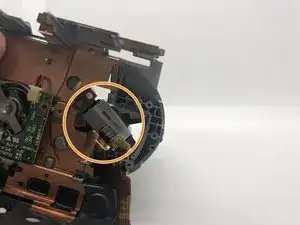

Нажмите на защёлку пластиковым пусковым инструментом, а затем вытяните разъём ZIF для отключения.

Поверните камеру нижней стороной вверх.

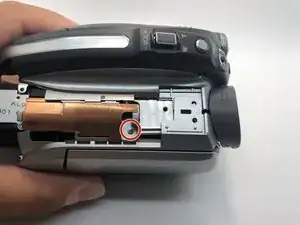

Открутите ещё один винт длиной 5 мм, который стал доступен ранее, с помощью отвёртки Phillips #0.

Перейдите к стороне отсека для батареи.

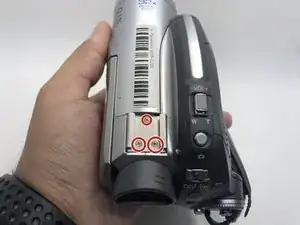

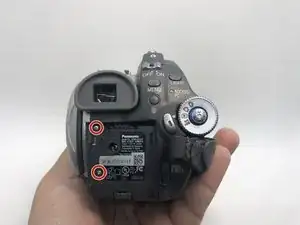

Открутите два винта длиной 5 мм в основании отсека для батареи камеры с помощью отвёртки Phillips #0.

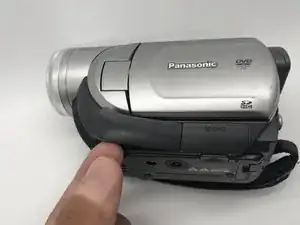

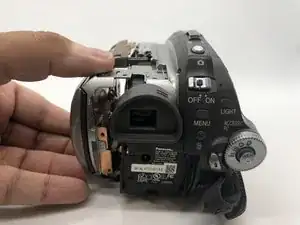

Поверните камеру к левой стороне, где находятся боковые порты.

Откройте дверцу бокового порта.

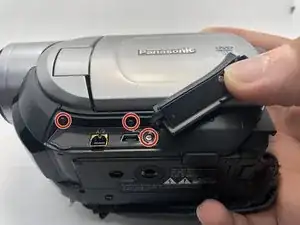

Открутите три винта длиной 5 мм внутри боковых портов с помощью отвёртки Phillips #0.

Снимите левую сторону камеры.

Поверните камеру стороной к отсеку для батареи.

Аккуратно разведите руки, чтобы отсоединить боковую часть камеры.

Не тяните слишком сильно из-за кабеля с разъёмом ZIF.

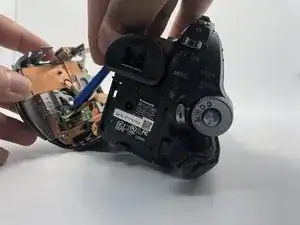

Отключите ленточный кабель с помощью пластикового пускового инструмента, чтобы можно было снять левую часть камеры.

Нажмите на защёлку пластиковым пусковым инструментом, а затем вытяните разъём ZIF для отключения.

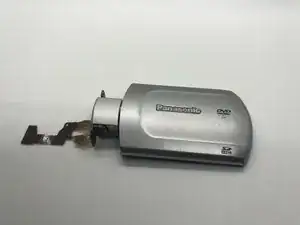

Посмотрите на левую часть камеры, которую вы сняли.

Задняя сторона левой части камеры.

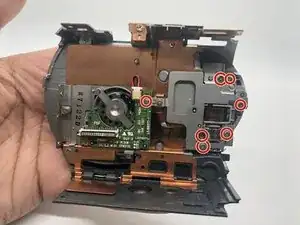

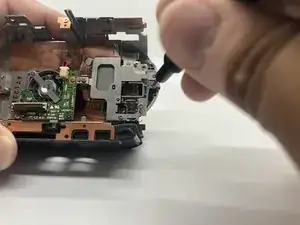

Открутите шесть винтов длиной 5 мм с помощью отвёртки Phillips #0.

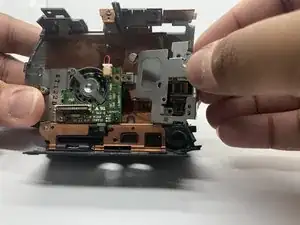

Снимите металлическую деталь.

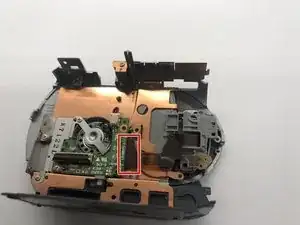

Используйте пластиковое пусковое устройство, чтобы отключить ленточный кабель. Нажмите на защёлку пластиковым пусковым инструментом, а затем вытяните разъём ZIF для отключения.

Используйте пластиковую лопатку, чтобы приложить достаточно сильное усилие и отсоединить петлю от остальной части корпуса камеры.

Вернитесь к задней стороне.

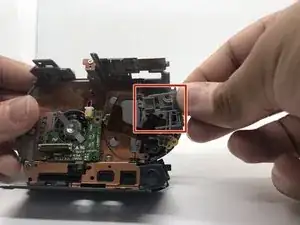

Снимите маленькую пластиковую деталь.

Обратите внимание на ленточный кабель, так как он проходит сквозь пластиковую деталь.

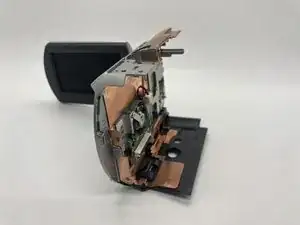

Поверните правую часть ЖК-дисплея против часовой стрелки.

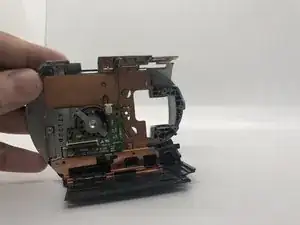

Левая сторона камеры после снятия ЖК-дисплея.

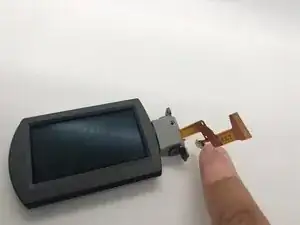

Запасная часть ЖК-дисплея.
