Замена переднего элемента объектива видеокамеры Panasonic VDR-D220
Уронили камеру или забыли вернуть крышку объектива, и объектив повреждён. Любые царапины или сколы на линзе ухудшают изображение и портят важные моменты. Это руководство покажет, как восстановить качество изображения вашей камеры.
Шаг 1

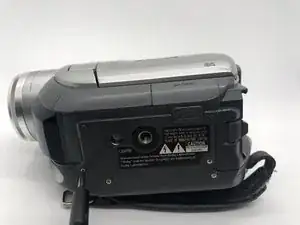

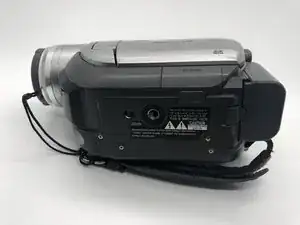

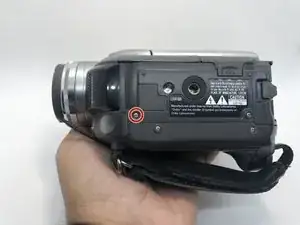

Отвинтите один винт 5 мм в нижней части камеры крестовой отверткой Phillips #0.
Шаг 2

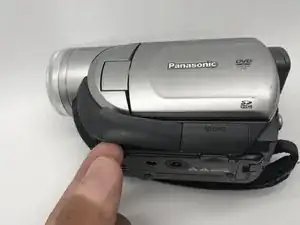

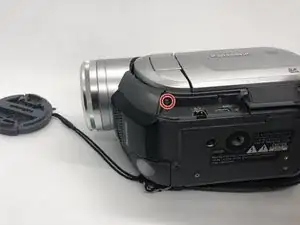

Откройте дверцу бокового порта.
Шаг 3

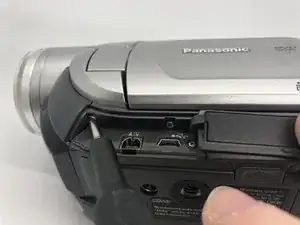

Отвинтите один винт 5 мм внутри бокового порта крестовой отверткой Phillips #0.
Шаг 4

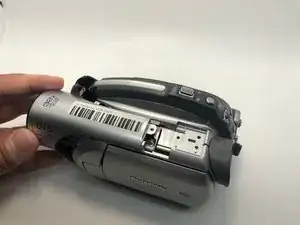

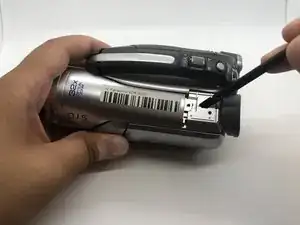

С помощью пластиковой лопатки аккуратно подденьте верхне-переднюю часть корпуса камеры, чтобы разомкнуть защёлку.
Сдвиньте верхнюю часть корпуса вперед — откроется плоский шлейф.
Шаг 5

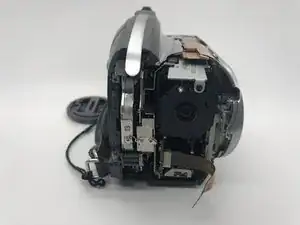

Переверните камеру на правую сторону.

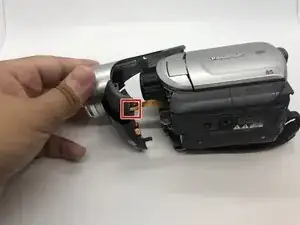

Осторожно оттяните переднюю часть от основного корпуса, чтобы получить доступ к соединительным кабелям.
Не тяните слишком сильно из‑за кабеля с ZIF‑разъёмом.

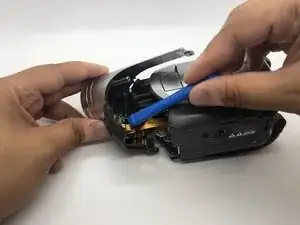

Используйте пластиковой инструмент для безопасного отсоединения точки подключения.
Нажмите на фиксатор пластиковой лопаткой, затем аккуратно вытяните ZIF‑шлейф для отсоединения.
Шаг 6

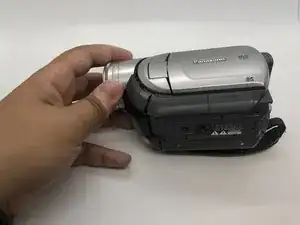

Посмотрите на камеру с фронтальной стороны.

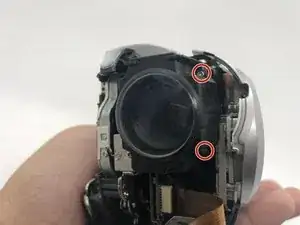

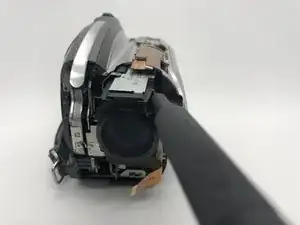

Отвинтите четыре винта 5 мм крестовой отверткой Phillips #0.

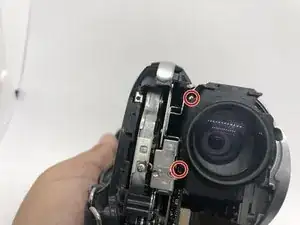

По два винта 5 мм расположены с каждой стороны объектива, всего четыре винта.
Шаг 7

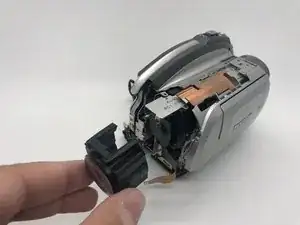

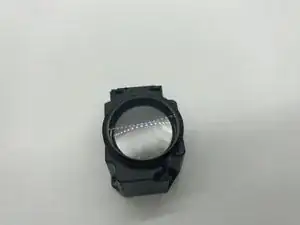

Осторожно оттяните передний элемент объектива от корпуса камеры.
В некоторых случаях полная замена объектива не требуется. Иногда очистка линзы микрофиброй и изопропиловым спиртом устраняет проблему размытого видео.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
