Замена жесткого диска Panasonic SDR-H85

Камеры

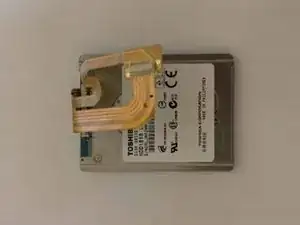

Если ваша видеокамера Panasonic SDR-H85 не может сохранять видеофайлы, издает странные щелкающие звуки и программное обеспечение постоянно аварийно завершает работу, это означает, что жесткий диск неисправен. Используйте это руководство для замены жесткого диска в видеокамере Panasonic SDR-H85. Жесткий диск отвечает за хранение программного обеспечения и является основным вычислительным компонентом видеокамеры. Неисправность жесткого диска сделает камеру бесполезной. Прежде чем использовать это руководство, ознакомьтесь со страницей устранения неполадок для Panasonic SDR-H85, чтобы увидеть, какое руководство по замене лучше всего соответствует симптомам вашего устройства. Убедитесь, что вы сняли батарею и отключили питание перед началом.

Шаг 1

Осторожно сдвиньте кнопку извлечения батареи, расположенную под батареей, и извлеките батарею.

После удаления батареи вы можете безопасно утилизировать ее и заменить на новую. Утилизируйте батарею в авторизованном центре по переработке батарей.

Шаг 2

Удалите три винта Philips #00 с левой стороны камеры.

Шаг 3

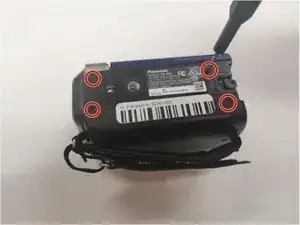

Переверните камеру так, чтобы нижняя часть была направлена вверх.

Удалите четыре винта Philips #00, чтобы освободить нижнюю часть панель камеры.

Шаг 4

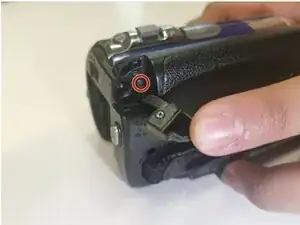

Откройте порт зарядки камеры.

Удерживайте крышку порта зарядки открытой и удалите один винт Philips #00.

Шаг 5

Этот шаг необходимо выполнить очень медленно и осторожно из-за деликатного шлейфа жесткого диска.

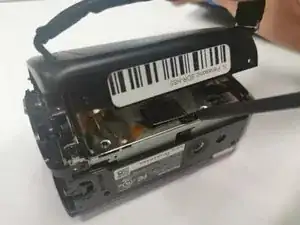

Осторожно откройте крышку камеры, чтобы увидеть оранжевый шлейф. Не тяните, чтобы извлечь шлейф из жесткого диска.

Осторожно отсоедините подключение шлейфа от жесткого диска, используя лопатку для зазора между шлейфом и самим жестким диском.

Не прилагайте чрезмерную силу к шлейфу из-за его деликатного характера. Вы должны почувствовать щелчок, когда соединение будет разорвано.

Шаг 6

Удалите три винта Philips #00 изнутри камеры.

Осторожно вытащите жесткий диск, чередуя движения, сначала сверху, затем снизу.

<

Перевод руководства с ifixit.com
