Замена сенсора изображения GoPro Hero+ LCD

Обязательно выключите GoPro перед началом разборки.

Подденьте и оттяните защёлку, чтобы снять крышку экрана и открыть заднюю панель с сенсорным экраном.

Используйте металлическую лопатку, чтобы поддеть по периметру панели.

Подденьте панель вверх, вставив металлическую лопатку в угловой шов между панелью и корпусом камеры.

Подденьте панель по периметру, чтобы убедиться, что она не прикреплена к устройству.

Сдвиньте панель в сторону, чтобы получить доступ к внутренним компонентам.

Панель всё ещё прикреплена к остальной части устройства лентовым кабелем, поэтому не рвите и не повреждайте кабель.

Отклейте лентовый кабель задней панели, приклеенный к аккумулятору, до полного отделения от аккумулятора.

Осторожно с металлическими контактами на ленте; они могут быть острыми.

Пинцетом снимите медную ленту с правой стороны аккумулятора.

Поместите пластиковый инструмент для вскрытия у одного из краёв аккумулятора и подденьте, пока аккумулятор не выйдет из GoPro.

Используйте пинцет, чтобы отсоединить разъём аккумулятора от материнской платы.

Осторожно снимите аккумулятор с материнской платы. Вертикальное снятие обеспечит чистое отсоединение.

Удалите два винта Phillips #00 длиной 6 мм.

Удалите один винт Phillips #000 длиной 4 мм.

Удалите сенсор изображения из камеры.

Чтобы извлечь чип USB/SD, необязательно отключать чёрный блок.

Захватите край лентового кабеля пинцетом и аккуратно потяните, пока кабель не отсоединится от материнской платы.

Будьте осторожны при снятии лентового кабеля. Тяните аккуратно, иначе вы можете оторвать ленту от её контактов.

Аккуратно поднимите сборку microSD/Micro USB и выньте её из устройства.

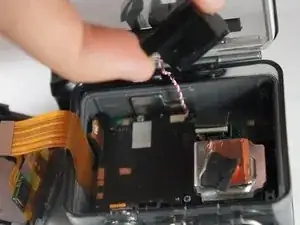

Используя пальцы, аккуратно извлеките сенсор с материнской платы, медленно и постепенно подтягивая корпус сенсора вверх.

Не дергайте сенсор резким движением — это может оборвать проводку или повредить материнскую плату.
