Замена линзы GoPro Hero+ LCD

Обязательно выключите GoPro перед началом разборки.

Подденьте и оттяните защёлку, чтобы снять крышку экрана и открыть заднюю панель с сенсорным экраном.

Используйте металлическую лопатку, чтобы поддеть по периметру панели.

Подденьте панель вверх, вставив металлическую лопатку в складку в углу между панелью и корпусом камеры.

Подденьте панель по периметру, чтобы убедиться, что она не прикреплена к устройству.

Отодвиньте панель в сторону, чтобы получить доступ к внутренним компонентам.

Панель всё ещё соединена с остальной частью устройства ленточным кабелем, поэтому следите, чтобы не порвать и не повредить кабель.

Отделите ленточный кабель задней панели, приклеенный к аккумулятору, пока он полностью не отделится от аккумулятора.

Будьте осторожны с металлическими контактами на ленте; они могут быть острыми.

С помощью пинцета снимите медную ленту с правой стороны аккумулятора.

Поместите пластиковый инструмент для вскрытия на один из краёв аккумулятора и подденьте, пока аккумулятор не выйдет из GoPro.

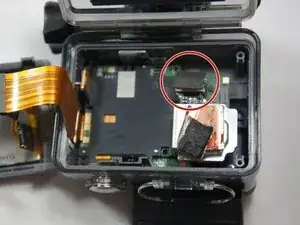

Используйте пинцет, чтобы отключить разъём аккумулятора от материнской платы.

Осторожно снимите аккумулятор с материнской платы. Снятие вертикально позволит аккуратно отщёлкнуть разъём.

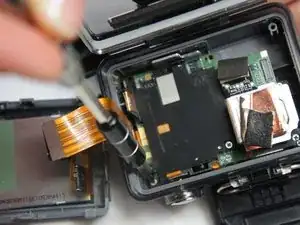

Удалите два винта Phillips #00 длиной 6 мм.

Удалите один винт Phillips #000 длиной 4 мм.

Снимите датчик изображения с камеры.

Вам не нужно отключать чёрную коробку, чтобы снять USB/SD плату.

Схватите край ленточного кабеля пинцетом и аккуратно потяните, пока кабель не отсоединится от материнской платы.

Будьте осторожны при снятии ленточного кабеля. Нужно тянуть аккуратно, иначе можно оторвать ленту от контактов.

Осторожно поднимите модуль microSD/Micro USB и извлеките его из устройства.

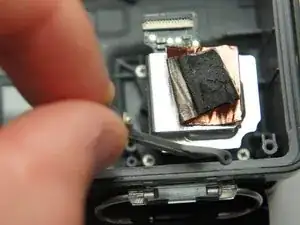

Используя пальцы, осторожно вытяните сенсор с материнской платы, медленно и постепенно поднимая блок датчика изображения.

Не дергайте сенсор — это может вырвать проводку или повредить материнскую плату.

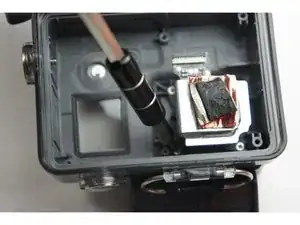

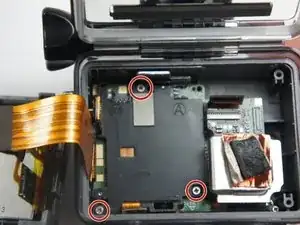

Удалите три винта Phillips #000 длиной 4 мм, фиксирующие материнскую плату.

Снимите ленточный кабель, подключённый к объективу, пальцами.

Будьте осторожны при снятии ленточного кабеля. Тяните аккуратно, иначе можно отделить ленту от контактов.

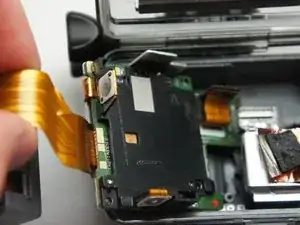

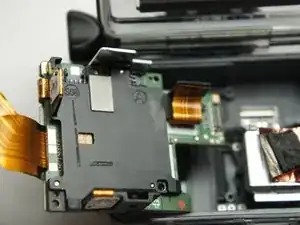

Пальцами осторожно вытяните материнскую плату из-под объектива. Потребуется небольшая подгонка, чтобы вынуть её.

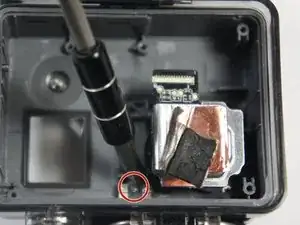

Удалите два винта Phillips #000 длиной 4 мм, фиксирующие верхнюю кнопку.

Удалите четыре винта Phillips #000 длиной 4 мм, фиксирующие объектив к корпусу.

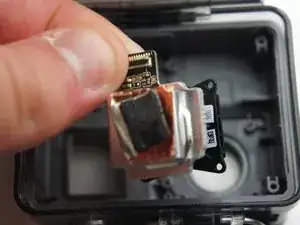

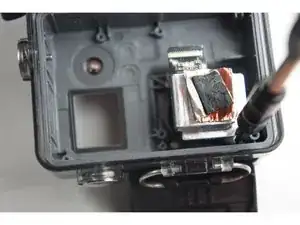

Осторожно поднимите объектив и извлеките его из устройства.
