Замена дочерней платы GoPro Hero с разъемом Micro USB/MicroSD

Выключите камеру GoPro перед началом разборки.

Отстегните черный защелкивающий зажим от корпуса и откройте корпус.

Осторожно подденьте заднюю крышку, вставив металлическую лопатку между корпусом и задней панелью.

Отключите аккумулятор от материнской платы, отсоединив красный, белый и черный провода от белого разъема.

Отключите ленточный кабель от объектива, подняв черную защелку и аккуратно вытащив ленточный кабель из разъема.

Используйте крестовую отвертку (PH000), чтобы вывернуть четыре винта вокруг белой пластиковой детали.

Обязательно следите за этими винтами — они очень маленькие.

Осторожно извлеките материнскую плату и белую пластиковую деталь из корпуса.

Снимите больший ленточный кабель с дочерней платы, подняв черную защелку и аккуратно вытянув ленточный кабель из разъема.

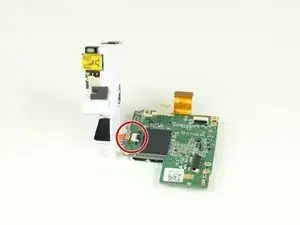

Отключите меньший ленточный кабель, идущий от белой пластиковой детали, просто потянув его из разъема.

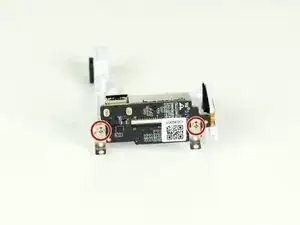

Выверните два винта, расположенные по обе стороны платы, с помощью крестовой отвертки.

Винты проходят через L-образный металлический кронштейн, который снимется вместе с винтами.

Отделите дочернюю плату от белой пластиковой детали.
