Замена сборки порта microSD/Micro USB в GoPro Hero+ LCD

Обязательно выключите GoPro перед началом разборки.

Поднимите и откиньте крепление, чтобы снять защитную крышку дисплея и открыть заднюю панель с сенсорным экраном.

Используйте металлическую лопатку, чтобы поддеть панель по периметру.

Подденьте панель вверх, вставив металлическую лопатку в щель между панелью и корпусом камеры.

Подденьте панель, чтобы убедиться, что она не прикреплена к устройству.

Сместите панель в сторону, чтобы получить доступ к внутренним компонентам.

Панель все еще соединена с остальной частью устройства шлейфом, поэтому будьте осторожны, чтобы не порвать или повредить его.

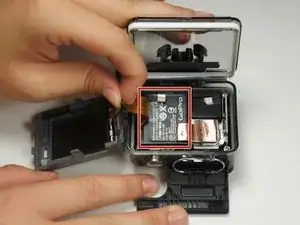

Отъедините шлейф задней панели, который приклеен к аккумулятору, до полного отделения от батареи.

Будьте осторожны с металлическими контактами на шлейфе; они могут быть острыми.

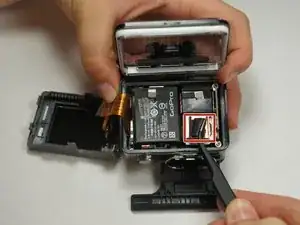

С помощью пинцета снимите медную ленту с правой стороны аккумулятора.

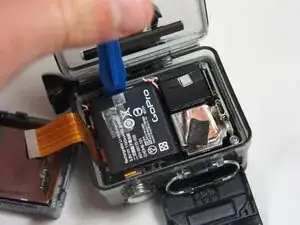

Поместите пластиковый инструмент для открытия в один из краев аккумулятора, а затем подденьте до тех пор, пока аккумулятор не будет удален из GoPro.

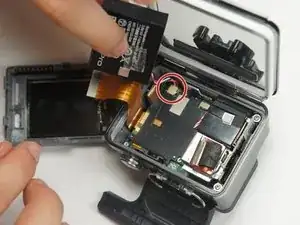

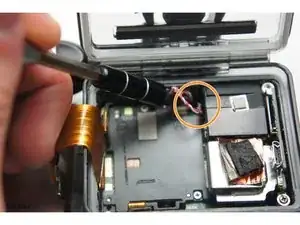

Используйте пару пинцетов, чтобы отключить разъем аккумулятора от материнской платы.

Осторожно потяните аккумулятор от материнской платы. Вертикальное вытягивание от материнской платы позволит добиться чистого отделения.

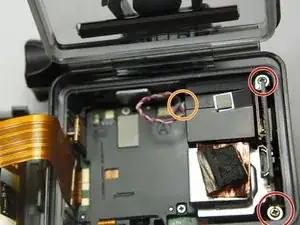

Удалите два винта Phillips #00 длиной 6 мм.

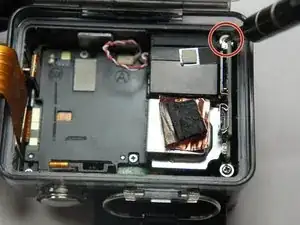

Удалите один винт Phillips #000 длиной 4 мм.

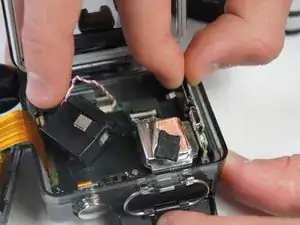

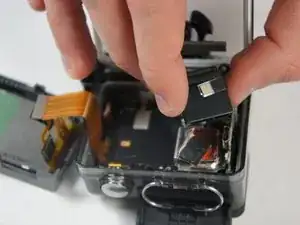

Удалите сенсор изображения из камеры.

Вам не нужно отключать черный блок, чтобы удалить USB/SD чип.

Захватите край шлейфа с помощью пинцета и осторожно потяните, пока шлейф не отсоединится от материнской платы.

Будьте осторожны при снятии шлейфа. Вы должны тянуть аккуратно, иначе можете оторвать шлейф от его контактов.

Осторожно поднимите сборку microSD/Micro USB и извлеките из устройства.
