Замена объектива GoPro Hero
В данном руководстве будет произведён разбор всех компонентов GoPro, так как объектив находится внизу. Поскольку GoPro Hero не очень ремонтопригоден, это руководство не для слабонервных. Однако, если вы правильно выполните шаги, вы сможете заменить объектив, а не покупать новую камеру.
Шаг 1
Выключите вашу GoPro перед началом разборки.
Отстегните черный фиксатор на корпусе камеры и откройте корпус.
Шаг 2
Аккуратно приподнимите заднюю панель, вставив металлическую лопатку между корпусом и задней панелью.
Шаг 3
Отключите аккумулятор от материнской платы, отключив красные, белые и черные провода от белого разъёма.
Шаг 4
Отключите шлейф от объектива, подняв черный фиксатор и аккуратно вытащив шлейф из гнезда.
Шаг 5
Используйте крестовую отвертку (PH000) для удаления четырёх винтов вокруг белой пластиковой детали.
Убедитесь, что вы следите за этими винтами, так как они очень маленькие.
Шаг 6

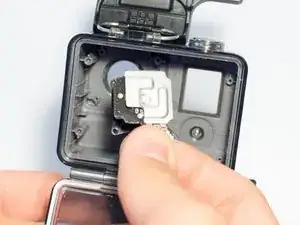

Осторожно извлеките материнскую плату и белую пластиковую деталь из корпуса.
Шаг 7
Удалите четыре винта с объектива.
Эти винты меньше, чем те, что были удалены с белой пластиковой детали.
Шаг 8
Удалите объектив из корпуса.
Заключение
Чтобы собрать устройство, следуйте инструкциям в обратном порядке.
Перевод руководства с ifixit.com
