Замена динамика GoPro HD Hero2

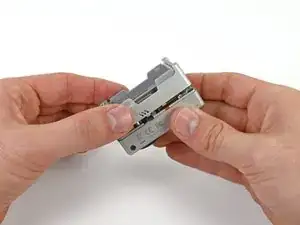

Поместите большой палец на углубление в задней крышке со стороны GoPro.

Осторожно надавите вниз большим пальцем и поднимите заднюю крышку, чтобы снять её.

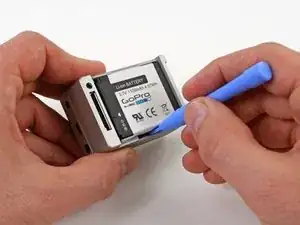

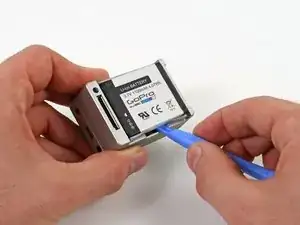

Вставьте пластиковый инструмент для открытия между аккумулятором и задней крышкой.

Осторожно подденьте аккумулятор и извлеките его из задней крышки.

Удалите аккумулятор из корпуса.

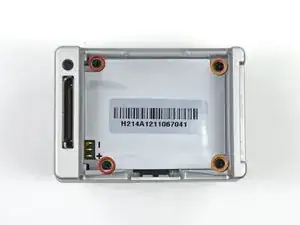

Удалите четыре винта Phillips #00, которые крепят заднюю крышку к остальной части устройства:

Два винта с крупной резьбой длиной 5.5 мм.

Два винта с мелкой резьбой длиной 4.4 мм.

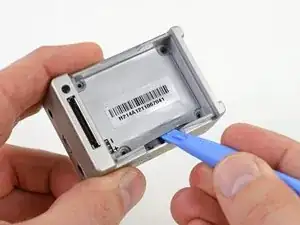

Подденьте край пластиковым инструментом для открытия под наклейку на задней крышке и осторожно снимите наклейку.

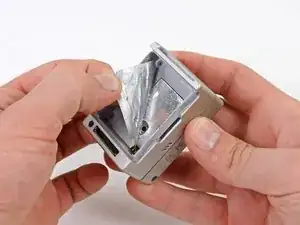

Когда часть наклейки достаточно поддела, захватите один край пальцами и полностью её снимите.

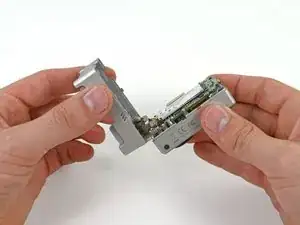

Схватите заднюю крышку и поднимите её с передней крышки.

Не пытайтесь полностью снять заднюю крышку, так как она все еще соединена с шлейфом дисплея.

С помощью пластикового инструмента для открытия или ногтя поднимите зажим на разъеме шлейфа SD на материнской плате.

Будьте осторожны, чтобы поддеть именно зажим, а не сам разъем.

Используйте пинцет, чтобы извлечь шлейф SD из разъема на материнской плате.

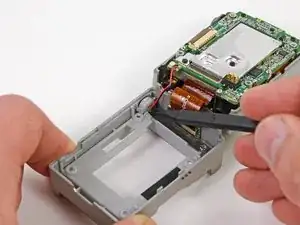

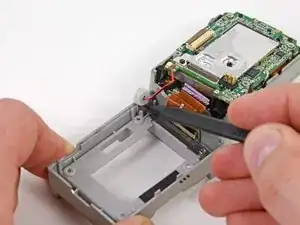

Поднимите динамик из заднего корпуса тонким инструментом.

Удалите задний корпус.

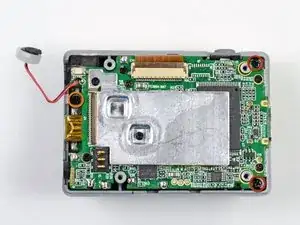

Удалите три винта, которые крепят материнскую плату к переднему корпусу:

Два винта Phillips #00 длиной 10.8 мм.

Один винт Phillips #00 длиной 4.8 мм.

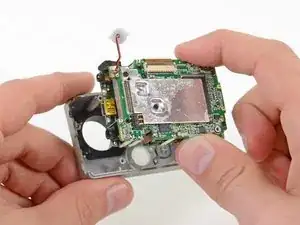

Осторожно схватите края материнской платы и поднимите её из переднего корпуса.

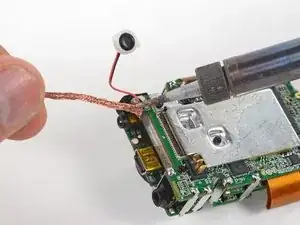

Используйте паяльник и оплетку для удаления контактов динамика на материнской плате.

Для подробного руководства по технике пайки и демонтажа смотрите наше Руководство по ремонту паянных соединений.
