Замена корпуса батареи и задней рамки GoPro Hero4 Black

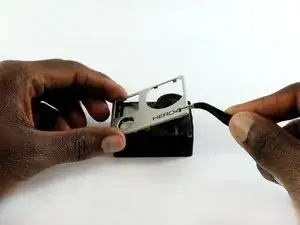

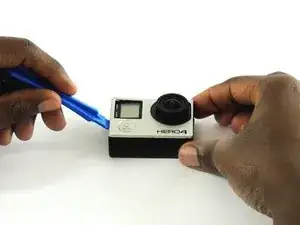

Снимите переднюю панель, аккуратно поддев по периметру с помощью пластикового инструмента для вскрытия. Ослабьте защёлки по краю, затем снимите панель.

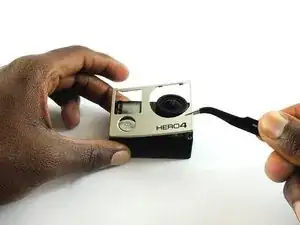

Используйте пинцет, чтобы поднять переднюю панель от остальной части устройства.

Кнопка питания на передней части GoPro может отстать. При сборке убедитесь, что она правильно установлена.

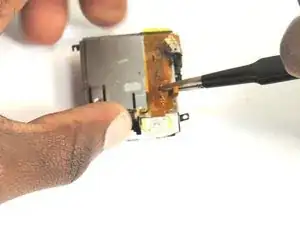

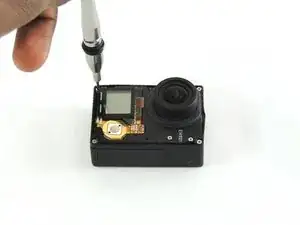

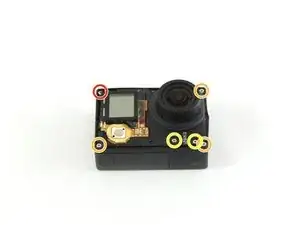

С помощью крестовой отвёртки #00 выкрутите следующие винты:

Один винт 4,6 мм

Три винта 8,2 мм

Два винта 6,1 мм

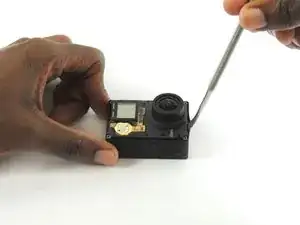

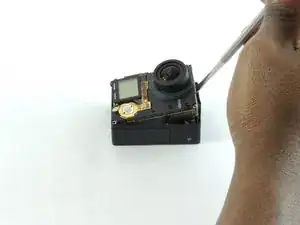

Вставьте металлическую лопатку между задним пластиковым корпусом и сборкой платы камеры. Работая по краю и осторожно относясь к внутренним компонентам, аккуратно извлеките камеру.

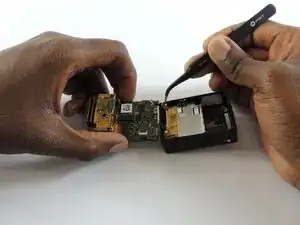

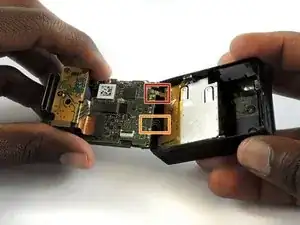

С помощью пинцета снимите ленточный кабель, потянув за него. Это разорвет соединение.

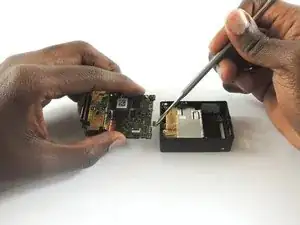

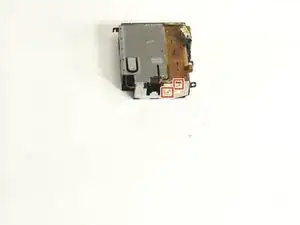

Нажмите металлической лопаткой на три провода — зажím отклл····· от материнской платы.

Зажим нужно тянуть вверх и от материнской платы. Попытка вытащить его сдвигом повредит зажим.

При сборке снимите чёрную ленту с ленточного кабеля, переверните камеру так, чтобы было видно порт, и вставьте кабель пинцетом. Так намного проще!

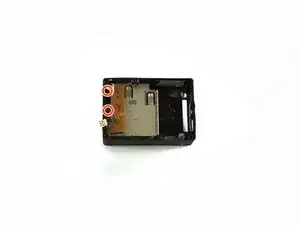

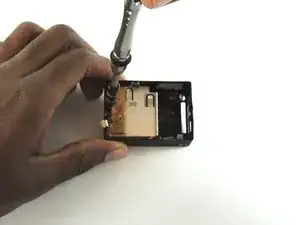

С помощью крестовой отвёртки #00 выкрутите два винта 3,0 мм

Верхний винт отсутствует в нашем устройстве, но он находится примерно в месте верхнего круга.

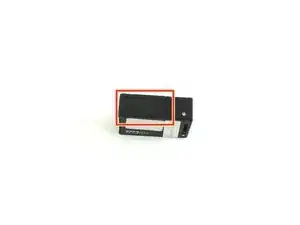

Перед продолжением обязательно поднимите крышку батарейного отсека.

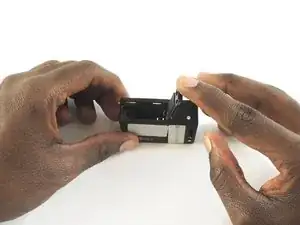

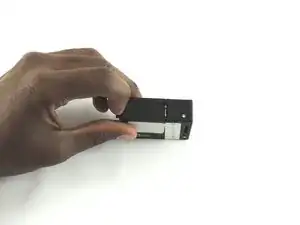

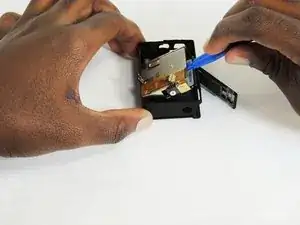

С помощью пластикового инструмента для вскрытия подденьте корпус батареи от задней рамки.

При отрывании корпуса отсеки для записи и настройки могут отвалиться.

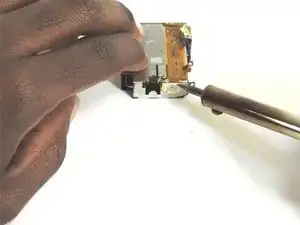

Отпа́йте плату кнопки спуска срабатывания из корпуса батареи.

Если вы новичок в пайке, вот руководство iFixit по пайке

Сторонние продавцы продают корпус батареи с уже прикреплённой платой кнопки спуска. Если вы приобрели такой, приступайте к сборке.

С помощью пинцета аккуратно полностью извлеките плату кнопки спуска из корпуса батареи.
