Замена порта зарядки GoPro Hero 4 Black

Первый шаг для снятия лицевой панели — аккуратно провести инструментом для открытия по краю.

После ослабления зажимов на краю, снимите лицевую панель. Учтите, что она приклеена двусторонним скотчем (указано красной стрелкой).

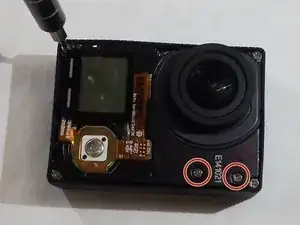

Удалите четыре винта Phillips #000.

Винты, обведенные красным, длиннее винта, обведенного оранжевым.

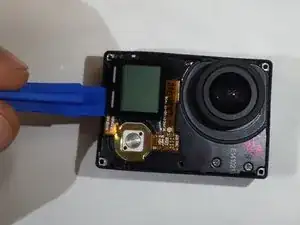

Удалите камеру и платы из черного пластикового корпуса. Для этого можно использовать различные инструменты. Мы нашли, что пластиковый инструмент для открытия может помочь в удалении.

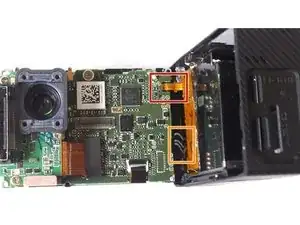

Удалите шлейф, просто потянув за него. Это отсоединит его от подключения.

Нажмите вниз на три провода, и зажим отсоединится от материнской платы.

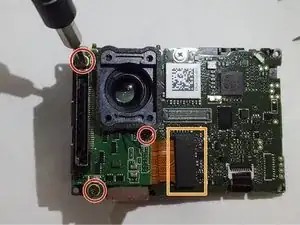

Удалите четыре винта Phillips #000.

После удаления винтов аккуратно снимите плату. При lifting плиты, компьютерный чип (обведенный оранжевым) отделится от материнской платы.

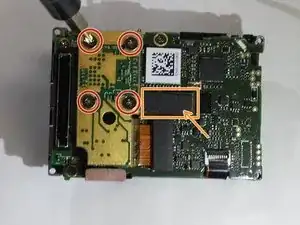

Возьмите отвертку с восемью PH000 накладками и удалите четыре винта, обведенные красным.

Как и раньше, просто потяните за шлейф и отсоедините разъем от материнской платы.

Удалите эти два винта и снимите подъемник, который держится на винтах.

Удалите винт, удерживающий материнскую плату на месте.

Не пытайтесь удалить материнскую плату на данном этапе, так как она все еще соединена шлейфом.

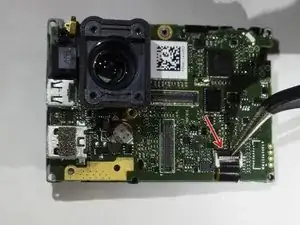

На верхней части шлейфа есть черный зажим, который необходимо поднять.

Вы можете использовать палец, чтобы поднять его. Однако пара пинцетов может помочь.
