Замена разъёма расширения/материнской платы GoPro Hero4 Black

Снимите переднюю панель, аккуратно поддевая по краю пластиковой лопаткой. Освободите защёлки по краю, затем снимите панель.

Используйте пинцет, чтобы отвести панель от остальной части устройства.

Кнопка питания на передней панели GoPro может отскочить. При сборке убедитесь, что она правильно выровнена.

С помощью отвёртки Phillips #00 удалите следующие винты:

Один винт 4,6 мм

Три винта 8,2 мм

Два винта 6,1 мм

Вставьте металлическую лопаточку между задним пластиковым корпусом и узлом платы камеры. Работая по окружности и остерегаясь внутренних компонентов, аккуратно извлеките камеру.

С помощью пинцета снимите ленточный кабель, потянув за него. Это разомкнёт соединение.

Надавите металлической лопаткой на три провода, и защёлка отсоединится от материнской платы.

Защёлку необходимо тянуть вверх и от платы. Попытка выдернуть её в стороны повредит защёлку.

При сборке снимите чёрную ленту с ленточного кабеля, переверните камеру так, чтобы был виден разъём, и вставьте кабель пинцетом. Так намного проще!

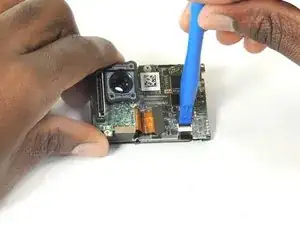

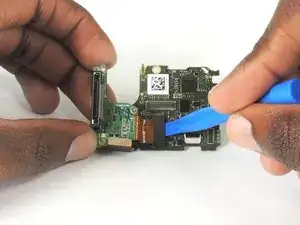

С помощью пластиковой лопатки отсоедините коннектор сенсора камеры от материнской платы.

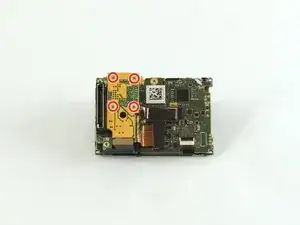

С помощью отвёртки Phillips #00 выкрутите четыре винта 3,0 мм, удерживающие сенсор камеры.

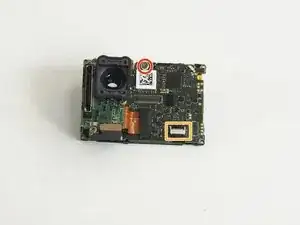

С помощью отвёртки Phillips #00 выкрутите винт 3,0 мм.

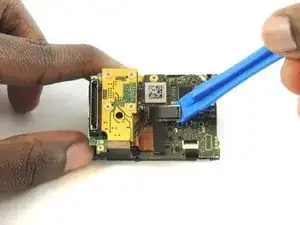

С помощью пластиковой лопатки отщёлкните ленточный кабель ЖК-дисплея от материнской платы.

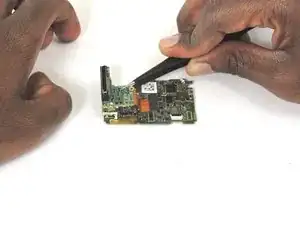

С помощью пинцета поднимите материнскую плату из корпуса-центральной рамки.

Может показаться, что плата всё ещё прикручена одним или двумя винтами. Аккуратные, но решительные покачивания освободят плату.

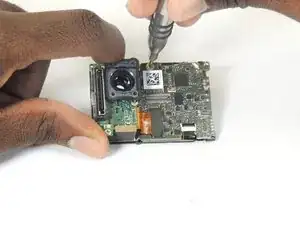

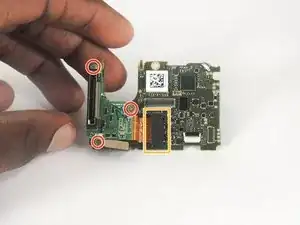

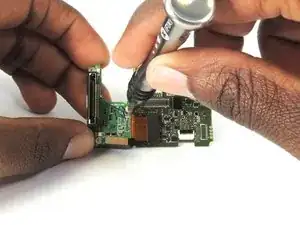

С помощью отвёртки Phillips #00 выкрутите три винта 4,0 мм.

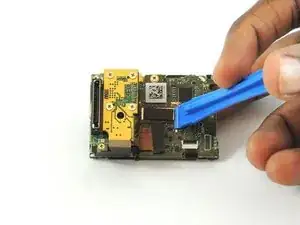

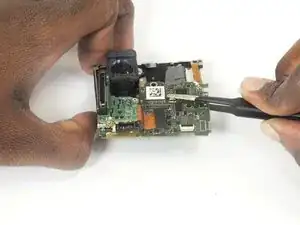

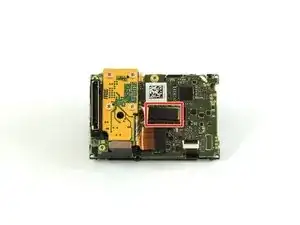

С помощью пластиковой лопатки отщёлкните чип разъёма расширения от материнской платы.

Под нижним винтом находится металлическая часть рамки, которая отсоединится при снятии винта.

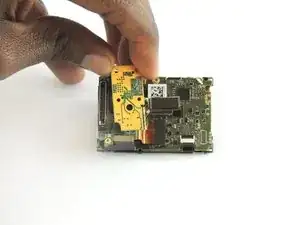

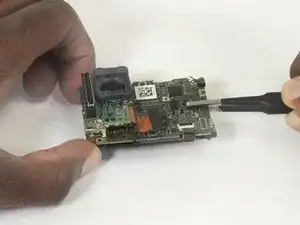

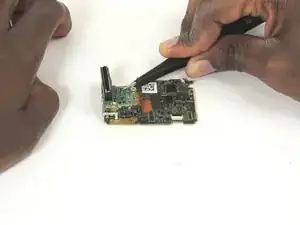

Поднимите чип разъёма расширения с материнской платы.

Теперь можно заменить разъём расширения и/или материнскую плату.
