Замена LCD-экрана GoPro Hero

Камеры

Если по какой-то причине ваш экран неисправен, вы можете его заменить. Поскольку он находится в нижней части камеры, его не так просто заменить. Запаситесь отвертками и пинцетом, и вперед!

Шаг 1

Выключите вашу GoPro перед началом разборки.

Отстегните черный зажим на корпусе камеры и откройте корпус.

Шаг 2

Осторожно приоткройте заднюю панель, вставив металлическую лопатку между корпусом и задней панелью.

Шаг 3

Отключите аккумулятор от материнской платы, вытащив красные, белые и черные провода из белого разъема.

Шаг 4

Отключите шлейф от объектива, подняв черный зажим и осторожно вытянув шлейф из разъема.

Шаг 5

Используйте крестовую отвертку (PH000), чтобы снять четыре винта вокруг белой пластиковой детали.

Следите за этими винтами, так как они очень маленькие.

Шаг 6

Осторожно извлеките материнскую плату и белую пластиковую деталь из корпуса.

Шаг 7

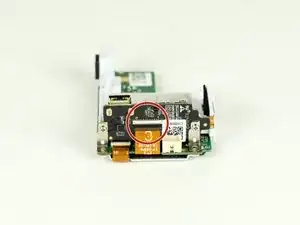

Извлеките больший шлейф с дочерней платы, подняв черный зажим и аккуратно вытянув шлейф из разъема.

Отключите меньший шлейф, идущий от белой пластиковой детали, просто вытянув его из разъема.

Шаг 8

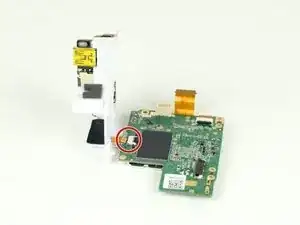

Отделите материнскую плату от белой пластиковой детали.

Шаг 9

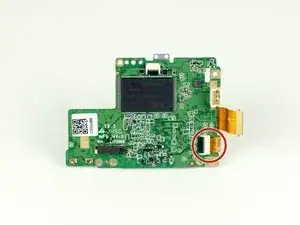

Удалите шлейф с материнской платы, просто вытянув шлейф из разъема.

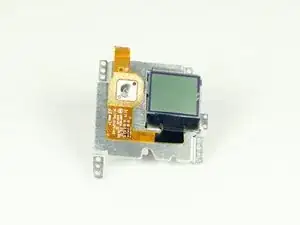

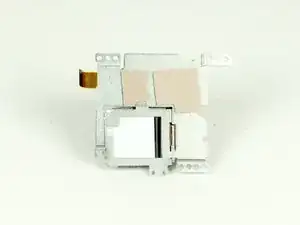

Шаг 10

Замена LCD-экрана GoPro HeroПеревод руководства с ifixit.com
