Замена объектива камеры GoPro Hero 4 Black

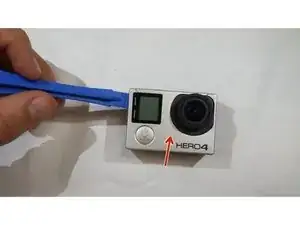

Снимите переднюю панель, аккуратно поддевая её по краю.

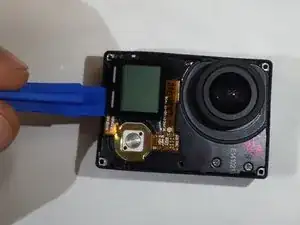

Ослабьте защёлки по краю, затем снимите переднюю панель. Учтите, что панель дополнительно зафиксирована двусторонним скотчем (указано красной стрелкой).

Кнопка питания на передней панели камеры GoPro может выпасть.

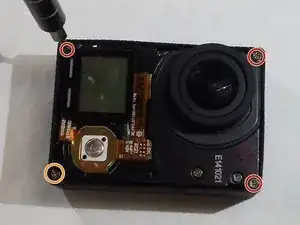

Возьмите отвёртку PH000 с крестообразным шлицем и выкрутите четыре винта по углам.

Примечание: Винты, обведённые красным, длиннее, чем винт, обведённый оранжевым.

Теперь извлеките камеру и платы из чёрного пластикового корпуса. Используйте пластиковую инструмент для помощи в извлечении.

Будьте осторожны с внутренностями под передней частью. Продвигайтесь вдоль камеры с каждой стороны.

Боковые порты могут зацепляться за пластиковый корпус и мешать извлечению камеры. Осторожно освободите порты из корпуса.

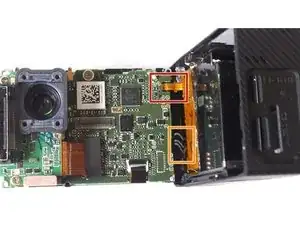

Извлеките ленточный кабель, потянув за него. Это разомкнёт соединение.

Нажмите на три провода, и разъём отсоединится от материнской платы.

При сборке удалите чёрную ленту с ленточного кабеля, переверните камеру вверх дном, чтобы был виден разъём, и вставьте кабель с помощью пинцета. Это намного удобнее!

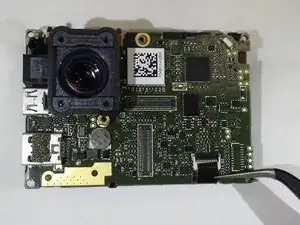

На этом шаге Вы снимете датчик камеры. Следите за чистотой — пыль может осесть на другой стороне. По возможности храните его в антистатическом пакете, пока завершаете ремонт.

Выкрутите четыре винта PH000 с крестообразным шлицем, обведённые красным.

Аккуратно снимите плату. При подъёме платы чип (обведён оранжевым) отделится от материнской платы.

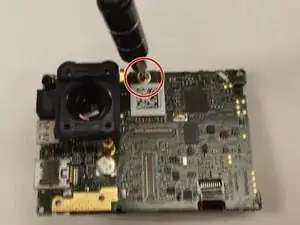

Выкрутите один винт.

Это последний винт, удерживающий материнскую плату (материнская плата остаётся зафиксированной защёлкой ленточного кабеля).

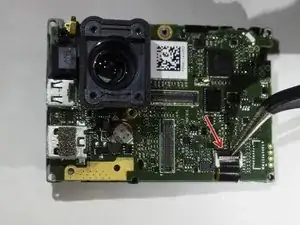

В верхней части ленточного кабеля находится чёрная защёлка, которую необходимо поднять.

Можно использовать палец или пинцет с тонкими губками.

Перед установкой снимите чёрную ленту с ленточного кабеля. После установки наклейте её обратно!

Снимите чёрную ленту с ленточного кабеля. С помощью пинцета аккуратно захватите кабель и потяните вниз. Это отсоединит кабель от разъёма.

Теперь материнскую плату можно извлечь. Это позволит получить доступ к винтам, удерживающим объектив камеры.

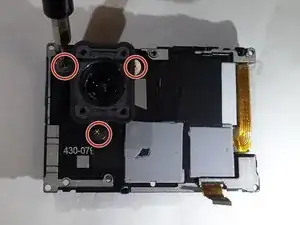

Выкрутите эти три винта. Затем выньте объектив и замените его новым.
