Разборка GoPro Hero 9 и 10 Black

ПРЕДУПРЕЖДЕНИЕ: УДАЛИТЕ АККУМУЛЯТОР И ВСЕ ИСТОЧНИКИ ПИТАНИЯ ПЕРЕД НАЧАЛОМ РАЗБОРКИ

GoPro Hero 9 и 10 Black не предназначены для разборки

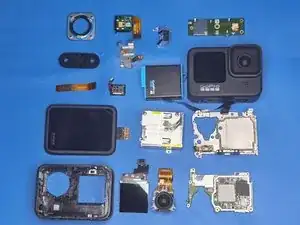

На изображении ниже GoPro Hero 9 полностью разобрана.

Поскольку GoPro Hero 9 Black и GoPro Hero 10 Black практически идентичны, процесс разборки одинаковый.

Обратите внимание, что вам придётся разрезать заднюю часть камеры, и она не будет выглядеть так же, как раньше.

Ваша камера может потерять водонепроницаемость после сборки. Рекомендуется использование водонепроницаемого корпуса, если камера должна быть водонепроницаемой.

Разогрейте GoPro (избегайте прямого нагрева экрана). Нагревайте камеру до уровня, при котором вы всё ещё можете касаться её голыми руками.

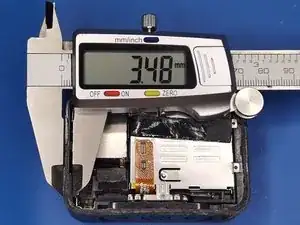

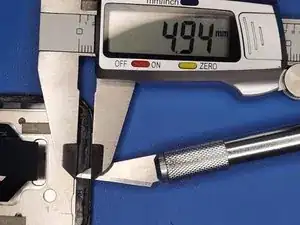

Вырежьте боковую часть с помощью точного ножа примерно на 5 мм.

Рекомендуется нагреть лезвие точного ножа для более лёгкого снятия заднего экрана

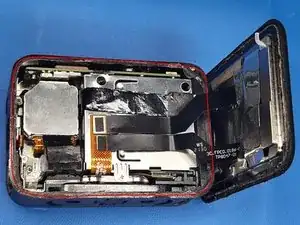

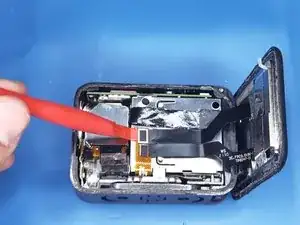

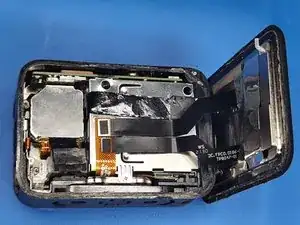

Отсоедините оба кабеля экрана

Удалите удлинитель кабеля заднего экрана и чёрный пластиковый кабель

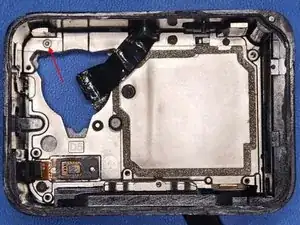

Для снятия монтажной рамки аккумулятора сначала нужно вынуть три винта с крестовой головкой

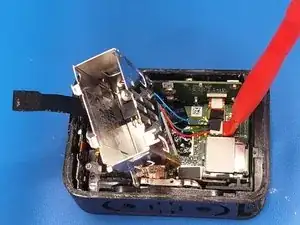

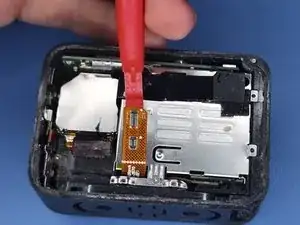

Поднимите рамку аккумулятора и отсоедините кабель от материнской платы

Сначала отсоедините кабель питания

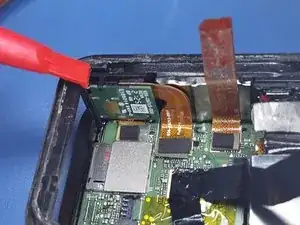

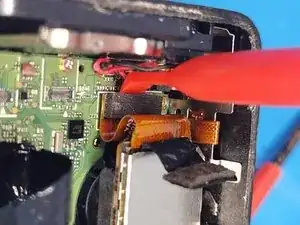

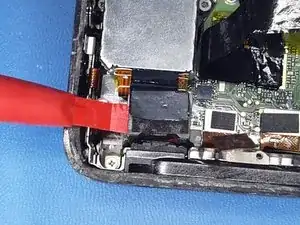

Надавите монтажным инструментом в позиции, показанной на второй картинке (должно выйти при минимальном усилии)

Будьте осторожны, чтобы не повредить гибкий шлейф

Удалите чёрный пластиковый кабель

Снимите два винта с крестовой головкой

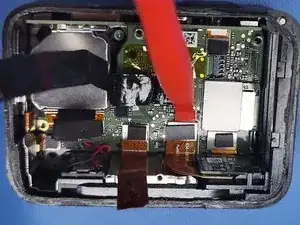

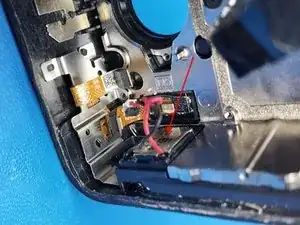

Отсоедините кабель камеры

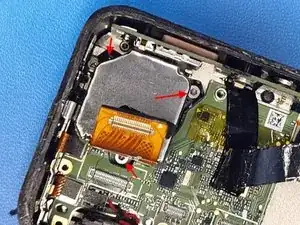

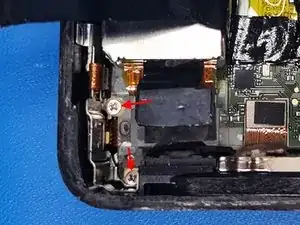

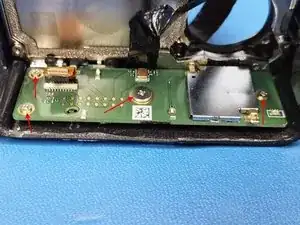

Удалите три винта, как показано на картинке

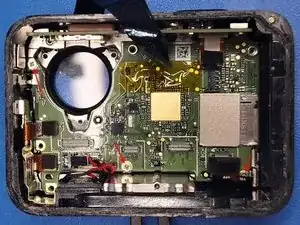

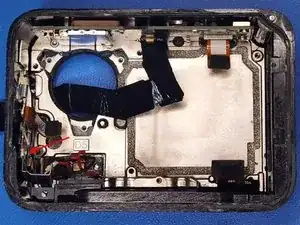

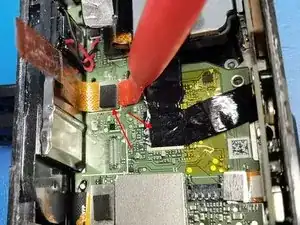

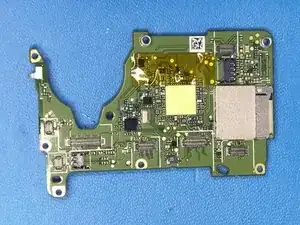

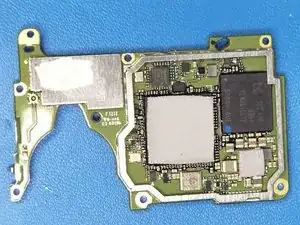

Отсоедините все оставшиеся кабели

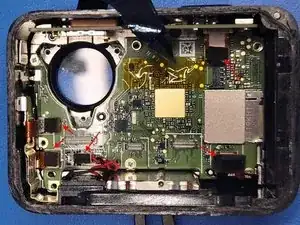

Снимите три винта с крестовой головкой

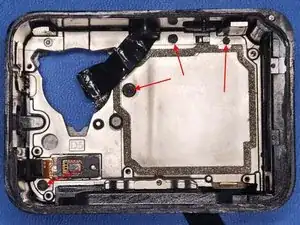

Снимите четыре винта с крестовой головкой

Чтобы снять кнопку питания с её опорной скобой, поверните элемент в сторону и потяните. После всех предыдущих шагов она удерживается только пластиковым штифтом

При сборке вам, вероятно, придётся нанести клей в местах пластиковых штифтов, иначе кнопку питания будет невозможно нажать

Для извлечения динамика рекомендую использовать тонкий монтажный инструмент, поддеть сбоку — он легко выйдет

При вставке динамика обратно может потребоваться клей (рекомендуется E6000)

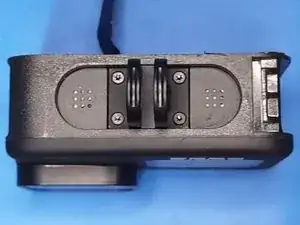

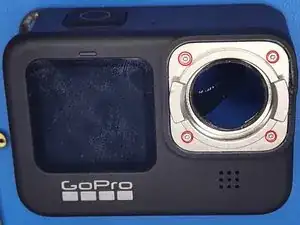

Чтобы снять крепление GoPro, нужно открутить четыре винта TX5

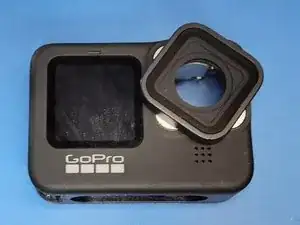

При снятии крышки объектива поверните против часовой стрелки. Может потребоваться больше усилий при первом снятии

Сначала снимите четыре винта TX4 с передней части GoPro

Затем снимите один винт TX4 изнутри GoPro, как показано на картинке

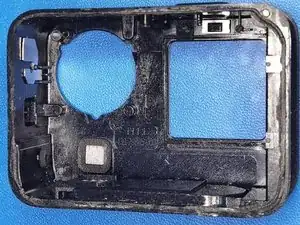

В некоторых случаях можно снять рамку, приложив достаточную силу спереди в месте крышки объектива, но в моём случае пришлось использовать точный нож, чтобы выбить четыре расплавленных пластиковых штифта для облегчения снятия, а затем приложить силу

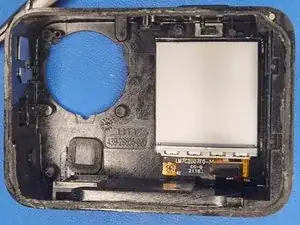

Чтобы снять передний экран, удобнее всего потянуть за кабель переднего экрана — он выскочит

Для сборки выполняйте описанные выше шаги в обратном порядке

Нанесите клей по краям камеры, как показано на первой картинке красной линией [Рекомендуемый клей: E6000]

Рекомендуется использовать зажим для прижатия экрана к рамке GoPro

Клей E6000 может достигать максимальной прочности от 24 до 72 часов

На второй картинке показан вид GoPro после сборки

Рекомендуется использование водонепроницаемого корпуса, если камера должна быть водонепроницаемой
