Замена ЖК-дисплея GoPro Hero3+ Black Edition

Треснул или не работает ЖК-дисплей? Используйте это руководство, чтобы заменить его и вернуть GoPro в отличное состояние!

Шаг 1

Оттяните язычок на задней части устройства, чтобы снять заднюю крышку. Она должна легко отойти.

На фото устройство без задней крышки.

Шаг 2

Используйте петлю аккумулятора, чтобы вытащить аккумулятор из устройства.

Шаг 3

Извлеките аккумулятор из отсека.

Шаг 4

С помощью пластиковой лопатки подденьте серую переднюю панель, пока она не отсоединится от корпуса.

Чтобы не сломать и не ослабить защёлки на панели, удерживающие её на месте, поддевайте поочерёдно с разных сторон и проверяйте каждую защёлку перед окончательным отделением панели от корпуса.

Шаг 5

Отвинтите четыре винта PH00 длиной 8,1 мм, фиксирующие плату к чёрному корпусу, и отложите их в сторону.

Используйте пластиковой лопаткой, чтобы приподнять плату/среднюю рамку от основного корпуса. Как только удастся захватить край, просто вытяните внутренние компоненты вверх и наружу.

Осторожно с ленточным кабелем, соединяющим среднюю рамку и плату с корпусом GoPro. См. следующий шаг.

Шаг 6

Отсоедините ленточный кабель, соединяющий корпус с платой, поддев чёрную защёлку лопаткой и аккуратно вытянув кабель.

Шаг 7

После извлечения внутренних компонентов возьмите лопаточку и отрежьте кусок скотча, удерживающий светочувствительный элемент.

Отказ от ответственности: Наше устройство — демонстрационный экземпляр и у него нет скотча. Разметка показывает место, где скотч должен находиться.

Шаг 8

С помощью отвёртки отвинтите четыре винта PH00, фиксирующие светочувствительный элемент к плате.

Отказ от ответственности: В устройстве, использованном для этого руководства, эти винты отсутствовали. Отложите их в сторону, чтобы не перепутать с ранее снятыми винтами.

Шаг 9

С помощью лопатки подденьте соединительный ленточный кабель на плате (не беспокойтесь — он легко снимается).

Снимите светочувствительный элемент с платы.

Шаг 10

С помощью отвёртки отвинтите три винта PH00 длиной 4 мм, удерживающие металлическую пластину.

Шаг 11

С помощью лопатки подденьте соответствующий ленточный кабель на плате.

Плата microSD/модуль аксессуаров готова к снятию.

Шаг 12

С помощью отвёртки отвинтите один винт PH00 длиной 3,2 мм, соединяющий плату с средней рамкой.

Шаг 13

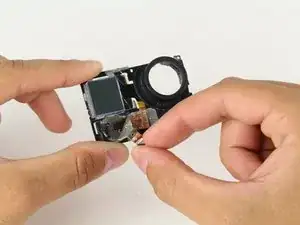

Используйте лопаточку, чтобы отсоединить передний ЖК-дисплей от платы. Аккуратно вытяните ленточный кабель.

Аккуратно отодвиньте плату от средней рамки.

Шаг 14

Теперь, когда пластиковая средняя рамка снята с платы, ничто не мешает извлечь ЖК-дисплей!

Осторожно снимите ленточный кабель с средней рамки. Он приклеен, поэтому потребуется лопатка (или фен, если он упорно держится).

Заключение

Для сборки устройства следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
