Замена платы microSD и вспомогательной платы GoPro Hero3+ Black Edition
У вас проблемы с сохранением всех классных видео и фото, которые вы записываете? Вы перепробовали всё, но ничего не помогает? Возможно, пришло время заменить плату microSD и вспомогательную плату, чтобы вы могли наслаждаться приключениями ещё долгие годы!
Шаг 1

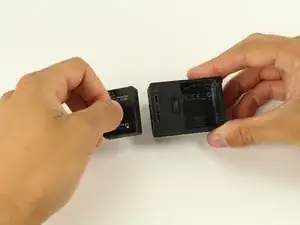

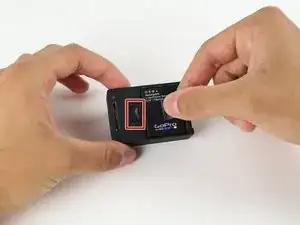

Оттяните язычок на задней стороне устройства, чтобы снять заднюю крышку. Она должна легко сниматься.
На фото устройство без задней крышки.
Шаг 2
Используйте язычок батареи, чтобы вытащить батарею из устройства.
Шаг 3
Извлеките батарею из посадочного места.
Шаг 4

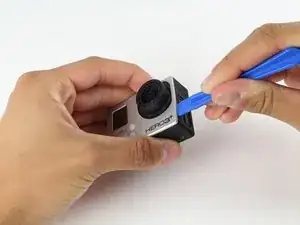

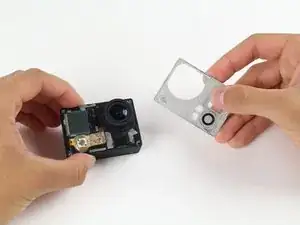

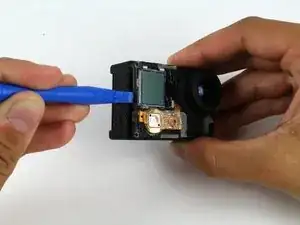

С помощью пластикового монтажного инструмента подденьте серую переднюю панель, пока она не сможет отделиться от корпуса.
Чтобы избежать поломки или ослабления защёлок на панели, удерживающих её на месте, поочерёдно подденьте с разных сторон и проверяйте каждую защёлку перед отделением панели от корпуса.
Шаг 5

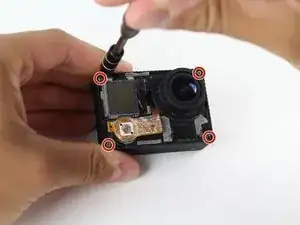

Отверткой выкрутите четыре винта PH00 длиной 8.1 мм, фиксирующие материнскую плату к чёрному корпусу, и отложите их в сторону.

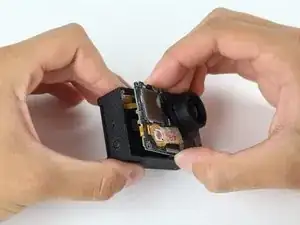

Используйте пластиковый монтажный инструмент, чтобы приподнять материнскую плату/среднюю рамку от основного корпуса. Как только сможете схватить край — просто потяните внутренние компоненты вверх и наружу.
Осторожно с ленточным кабелем, соединяющим среднюю рамку и материнскую плату с корпусом GoPro. Смотрите следующий шаг.
Шаг 6

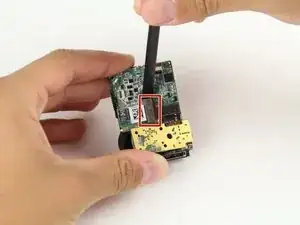

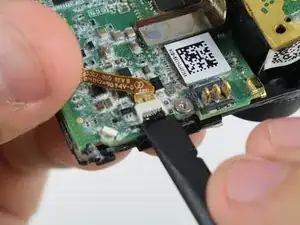

Снимите ленточный кабель, соединяющий корпус с материнской платой, отщёлкнув чёрный фиксатор вверх монтажным инструментом и аккуратно вытянув кабель.
Шаг 7

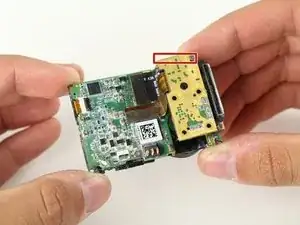

После извлечения внутренних компонентов возьмите монтажный инструмент и подденьте кусочек ленты, который держит датчик изображения.
Отказ от ответственности: наше устройство — демонстрационный экземпляр, у которого лента отсутствует. Разметка показывает место, где лента должна располагаться.
Шаг 8

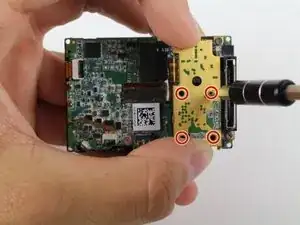

Отверткой выкрутите четыре винта PH00, фиксирующие датчик изображения к материнской плате.
Отказ от ответственности: в устройстве, использованном для этого руководства, эти винты отсутствовали. Отложите их отдельно, чтобы не перепутать с ранее снятыми винтами.
Шаг 9

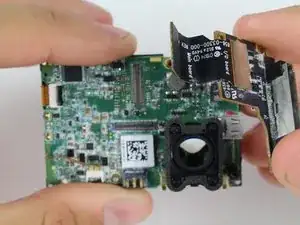

С помощью монтажного инструмента подденьте соединительный ленточный кабель от материнской платы (не волнуйтесь — он снимается довольно легко).

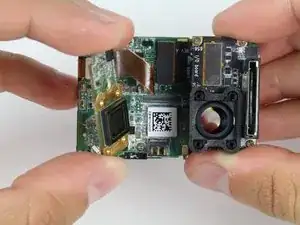

Извлеките датчик изображения из сборки материнской платы.
Шаг 10

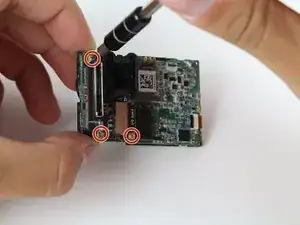

Отверткой выкрутите три винта PH00 длиной 4 мм, удерживающие металлическую пластину.
Шаг 11

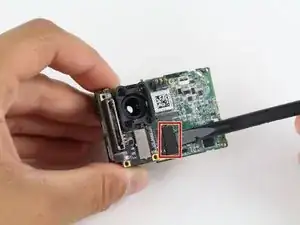

С помощью монтажного инструмента подденьте соответствующий ленточный кабель от материнской платы.
Плата microSD/вспомогательная плата готова к снятию.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
