Замена объектива камеры GoPro Hero3+ Black Edition

Подтяните язычок на задней части устройства, чтобы снять заднюю крышку. Она должна легко отойти.

На фото устройство без задней крышки.

Используйте язычок аккумулятора, чтобы вытащить аккумулятор из устройства.

Достаньте аккумулятор из гнезда.

С помощью пластикового инструмента для вскрытия подденьте серую переднюю панель, пока её не удастся снять с корпуса.

Чтобы не сломать и не ослабить защёлки на панели, удерживающие её на месте, попеременно подденьте с разных сторон и проверяйте каждую защёлку перед отделением панели от корпуса.

Отверткой снимите четыре винта PH00 длиной 8,1 мм, фиксирующие материнскую плату к чёрному корпусу, и отложите их в сторону.

Используйте пластиковый инструмент для вскрытия, чтобы приподнять материнскую плату/среднюю рамку от основного корпуса. Как только сможете схватить край, просто вытяните внутренние компоненты вверх и наружу.

Осторожно с ленточным кабелем, соединяющим среднюю рамку и материнскую плату с корпусом GoPro. См. следующий шаг.

Снимите ленточный кабель, соединяющий корпус с материнской платой, поддев чёрную защёлку лопаткой и аккуратно вытянув кабель.

После извлечения внутренних компонентов возьмите лопатки и подденьте кусочек ленты, который удерживает матрицу изображения.

Отказ от ответственности: наше устройство — демонстрационный экземпляр и уже не имеет ленты. Разметка показывает место, где лента должна располагаться.

Отверткой снимите четыре винта PH00, фиксирующие матрицу изображения к материнской плате.

Отказ от ответственности: в устройстве, использованном для этого руководства, этих винтов не было. Отложите их в сторону, чтобы не перепутать с ранее снятыми винтами.

Лопаткой подденьте соединительный ленточный кабель на материнской плате (не волнуйтесь — он снимается довольно легко).

Снимите матрицу изображения с узла материнской платы.

Отверткой снимите три винта PH00 длиной 4 мм, удерживающие металлическую пластину.

Лопаткой подденьте соответствующий ленточный кабель на материнской плате.

Плата microSD/дополнительных модулей готова к снятию.

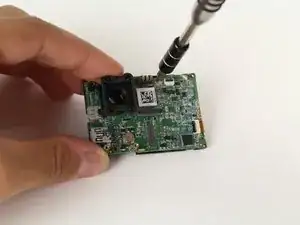

Отверткой снимите один винт PH00 длиной 3,2 мм, который соединяет материнскую плату со средней рамкой.

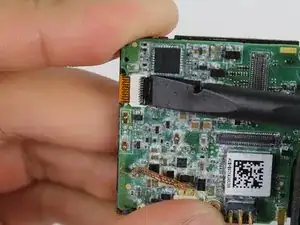

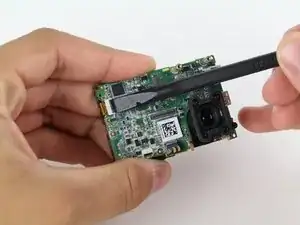

С помощью лопатки отсоедините передний ЖК-дисплей от материнской платы. Аккуратно выньте ленточный кабель.

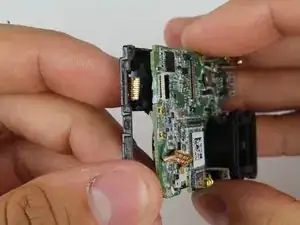

Осторожно оттяните материнскую плату от средней рамки.

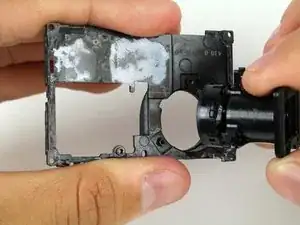

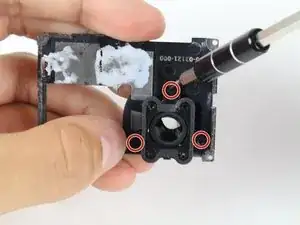

Просто используйте отвертку PH00, чтобы убрать последние три винта, и корпус объектива можно снимать.

Отказ от ответственности: в устройстве, использованном для этого руководства, этих винтов не было. Отложите их в сторону, чтобы не перепутать с ранее снятыми винтами.
