Замена объектива Fujifilm FinePix A350

Найдите крышку батарейного отсека на нижней стороне камеры, напротив стороны с кнопкой питания.

Большим пальцем сдвиньте крышку от центра камеры.

Откиньте крышку к себе, чтобы открыть её. Батарейки подпружинены; после открытия крышки они выступят настолько, чтобы их можно было вынуть вручную.

Найдите карту памяти в длинном узком гнезде над отделением для батареек.

Большим пальцем нажмите карту памяти дальше внутрь камеры.

Карта памяти подпружинена и выскочит из камеры настолько, чтобы её можно было вынуть вручную.

Найдите два винта 5,0 мм на нижней части камеры и открутите их трёхгранной отвёрткой с насадкой Y0.

Найдите два винта 3,0 мм на стороне камеры с шнурком для запястья и открутите их трёхгранной отвёрткой с насадкой Y0.

Найдите один винт 5,0 мм на противоположной стороне камеры и открутите его трёхгранной отвёрткой с насадкой Y0.

Убедитесь, что батарейки вынуты и камера не подключена к внешнему источнику питания. Никогда не прикасайтесь к внутренним частям устройства, когда оно под напряжением.

Разомкните корпус. Обратите внимание, что корпус очень плотно закрыт и его будет трудно открыть. Используйте пластиковый инструмент для раскалывания в шве между двумя половинами корпуса и вставьте два пальца в отсек для батареек, чтобы создать рычаг для разъединения. Отсек для батареек прикреплён к той половине корпуса, в которой находится объектив.

Когда две половины корпуса начнут разъединяться, потяните шнурок для запястья от передней части камеры, чтобы снять его.

После снятия шнурка для запястья продолжайте осторожно разъединять две половины корпуса.

Наклоните заднюю половину корпуса от отсека для батареек. Двигайтесь медленно, чтобы не повредить ленточный кабель, подключённый к экрану.

Найдите динамик в конце пары красного и чёрного проводов, удерживающих половины корпуса вместе. Не тяните за провода, иначе они могут оторваться от материнской платы и повредить камеру.

Сдвиньте звукоизоляционную прокладку динамика от задней половины корпуса и выньте её из гнезда.

После снятия прокладки динамика две половины корпуса будут соединены только ленточным кабелем, идущим к экрану. Провода динамика останутся подключёнными к материнской плате.

Чтобы полностью снять динамик, используйте паяльник для выпаивания красного и чёрного проводов, соединяющих динамик с материнской платой. Обратите внимание: чёрный провод подключён к клемме, ближайшей к внешней стороне камеры.

Если у вас нет опыта пайки или вам нужно освежить знания, обратитесь к руководству iFixit по пайке.

Выпаивание динамика не является обязательным для выполнения последующих руководств.

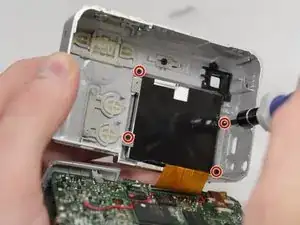

Найдите четыре винта 3,0 мм, удерживающие тонкую чёрную пластиковую плёнку на задней стороне ЖК-экрана. Удалите их крестовой отвёрткой с насадкой #0.

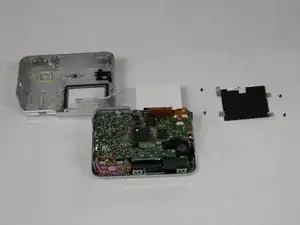

После удаления винтов чёрную пластиковую плёнку и ЖК-экран можно снять, поддев конец, противоположный прикреплённому ленточному кабелю.

Найдите широкий ленточный кабель, соединяющий экран с материнской платой.

Поставьте большой палец у основания ленточного кабеля там, где он соединяется с материнской платой. Аккуратно вытяните кабель из разъёма, не оттягивая его вверх или в сторону от материнской платы.

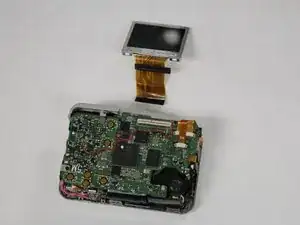

Ленточный кабель должен отсоединиться от материнской платы, но остаться подключённым к экрану, который теперь можно снять с камеры.

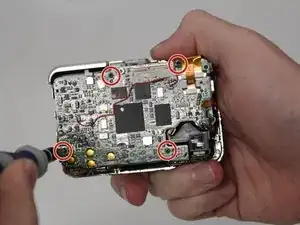

Найдите четыре чёрных винта 3,0 мм на материнской плате и удалите их крестовой отвёрткой с насадкой #0.

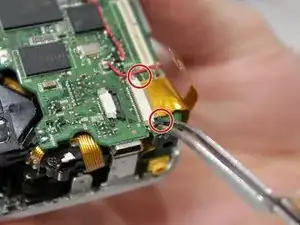

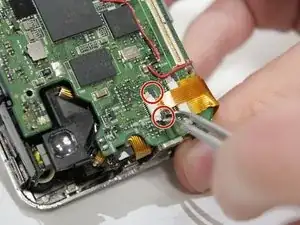

Найдите два оранжевых ленточных кабеля рядом с разъёмом ЖК-экрана. Начав с меньшего кабеля, с помощью пинцета сдвиньте два конца чёрного зажима от бледного пластикового разъёма.

С помощью пинцета аккуратно выньте меньший кабель из его разъёма.

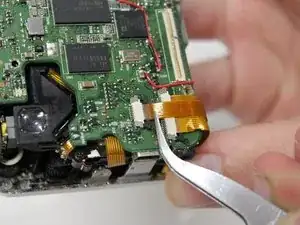

С помощью пинцета сдвиньте два конца чёрного зажима от бледного пластикового разъёма большого ленточного кабеля.

С помощью пинцета аккуратно выньте большой кабель из его разъёма.

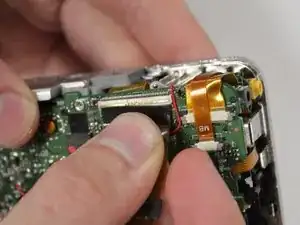

Найдите третий ленточный кабель рядом с двумя предыдущими, но на нижней стороне материнской платы.

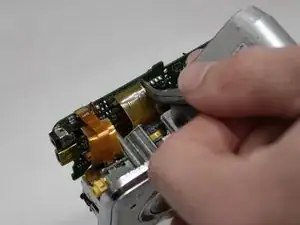

Небольшими поднятиями материнской платы получите доступ к ленточному кабелю с помощью пинцета. Извлеките кабель из его разъёма, следуя тому же способу, что и раньше.

После удаления этих трёх ленточных кабелей материнская плата будет соединяться с корпусом только четвёртым ленточным кабелем и парой красного и чёрного проводов в одном углу.

Отделите материнскую плату от корпуса, тянув её строго вверх. Некоторое сопротивление нормально; плата неплотно удерживается пластиковыми защёлками и пазами. Она всё ещё будет соединена парой красного и чёрного проводов и четвёртым маленьким ленточным кабелем.

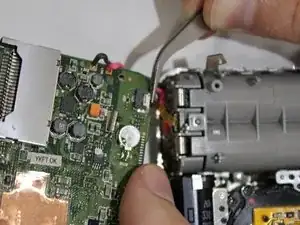

Найдите четвёртый ленточный кабель на нижней стороне материнской платы в месте подключения красного и чёрного проводов к отсеку батареи. В отличие от предыдущих ленточных кабелей, зажим белого цвета, а разъём — чёрный. Используйте пинцет, чтобы ослабить белый зажим перед отключением ленточного кабеля.

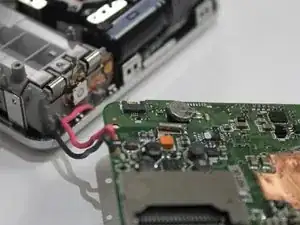

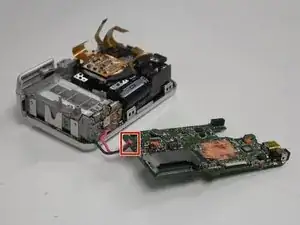

Чтобы полностью снять плату, используйте паяльник для выпаивания красного и чёрного проводов, соединяющих материнскую плату с отсеком батареи. Обратите внимание, что чёрный провод подсоединён к клемме, ближайшей к слоту для карты памяти.

Если у вас нет опыта пайки или требуется освежить навыки, обратитесь к руководству iFixit по пайке.

Выпаивание материнской платы не является предварительным требованием для последующих руководств.

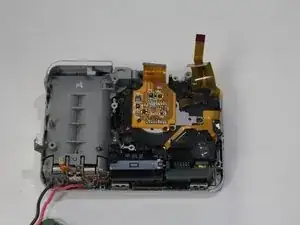

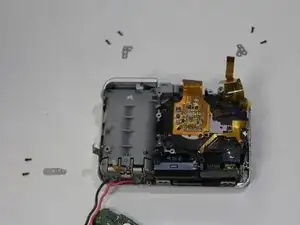

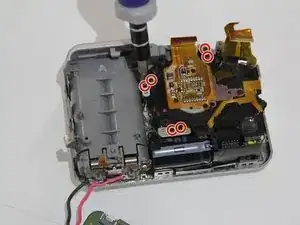

Найдите шесть винтов длиной 4,0 мм, крепящих три металлические скобы к узлу объектива. Удалите их с помощью крестовой отвёртки с насадкой #0.

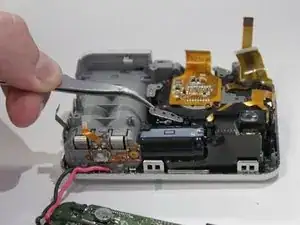

С помощью пинцета снимите три металлические скобы, находящиеся под винтами.

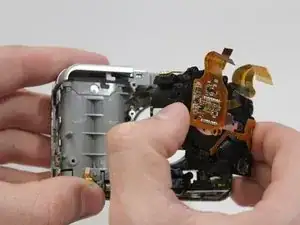

Схватите узел объектива и аккуратно поднимите его из корпуса камеры.
