Замена ЖК-экрана GoPro Hero4 Black

Снимите лицевую панель, осторожно поддев по краю пластиковой монтажной лопаткой. Освободите защёлки по краю, затем снимите панель.

Используйте пинцет, чтобы отвести лицевую панель от остальной части устройства.

Кнопка питания на передней части GoPro может отщёлкнуться. При повторной сборке убедитесь, что она правильно выровнена.

С помощью отвертки Phillips #00 удалите следующие винты:

Один винт 4,6 мм

Три винта 8,2 мм

Два винта 6,1 мм

Вставьте металлическую монтажную лопатку между задней пластиковой крышкой и узлом платы камеры. Обходя по периметру и остерегаясь внутренних компонентов, аккуратно извлеките камеру.

С помощью пинцета снимите ленточный кабель, потянув за него. Это разъединит соединение.

Нажмите металлической монтажной лопаткой на три провода, и защёлка отсоединится от материнской платы.

Защёлку нужно тянуть вверх и от платы. Попытка сдвинуть её вбок повредит защёлку.

При сборке снимите чёрную ленту с ленточного кабеля, переверните камеру так, чтобы был виден разъём, и вставьте кабель пинцетом. Так гораздо проще!

Откройте защёлку, расположенную на материнской плате

Используйте пинцет, чтобы извлечь ленточный кабель из защёлки

Перед началом этого шага переверните секцию с держателем ЖК-экрана

Поместите iOpener на крышку ЖК-экрана, чтобы размягчить клей

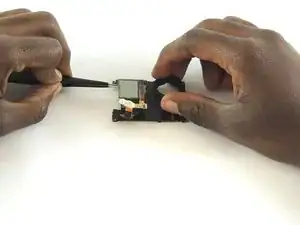

С помощью пинцета оторвите покрытие крышки ЖК-экрана

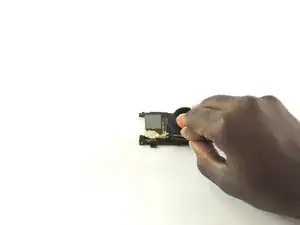

Пинцетом подведите ленточный кабель к отверстию и поднимите его полностью к ЖК-экрану

Участок ленточного кабеля нашего ЖК-экрана был повреждён, поэтому он не виден на изображении.

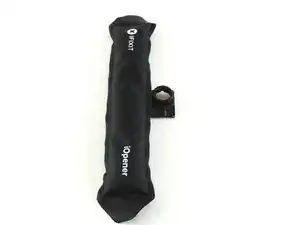

Поместите iOpener на ЖК-экран, чтобы размягчить клей

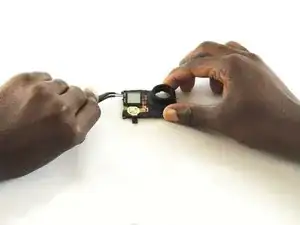

Используйте пинцет, чтобы снять ЖК-экран с устройства
