Замена сборки объектива Pentax Optio WG-3 GPS
Если фотографии вашей камеры Pentax Optio WG-3 GPS нечеткие, не фокусируются или искажены, обратитесь к этому руководству для замены сборки объектива. При обращении с оранжевыми ленточными кабелями будьте предельно осторожны, чтобы не тянуть за них, так как эти кабели крайне хрупкие.
Перед началом убедитесь, что устройство полностью выключено, и извлеките батарею.
Шаг 1
Переверните камеру так, чтобы экран смотрел вверх.
Удалите четыре винта Phillips #000 длиной 5 мм, которые крепят внешний корпус.
Шаг 2
Переверните камеру так, чтобы дно смотрело вверх.
Удалите один винт Phillips #000.
Снимите крышку.
Шаг 3

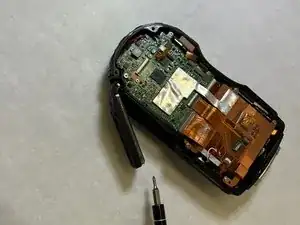

Удалите восемь винтов Phillips #000 длиной 5 мм, удерживающих плату.
Шаг 4

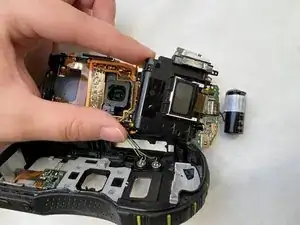

Аккуратно извлеките плату.
Шаг 5
Переверните плату так, чтобы объектив был смотрел вверх, а вспышка находилась справа от вас.
Обратите внимание на оранжевую ленточную ленту, окружающую объектив.
Шаг 6

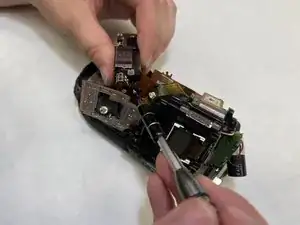

С правой стороны объектива необходимо удалить три винта Phillips #000 длиной 5 мм.
Шаг 7
Осторожно сдвиньте элемент объектива вправо, удалите ленту и извлеките его.
Заключение
Для повторной сборки вашего устройства выполните указания в обратном порядке.
Перевод руководства с ifixit.com
