Замена вспышки Pentax Optio WG-3 GPS
Если вспышка вашей камеры Pentax Optio WG-3 GPS не работает, воспользуйтесь этим руководством для замены модуль вспышки. Перед началом убедитесь, что устройство полностью выключено и извлеките аккумулятор.
Шаг 1

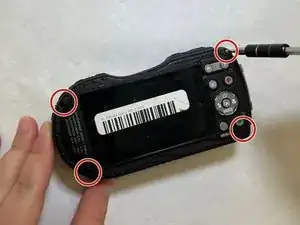

Переверните камеру так, чтобы экран смотрел вверх.
Удалите четыре винта Phillips #000 длиной 5 мм, которые крепят внешнюю крышку.
Шаг 2
Переверните камеру так, чтобы дно смотрело вверх.
Удалите один винт Phillips #000.
Снимите крышку.
Шаг 3

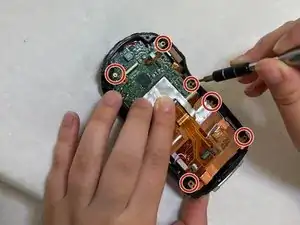

Удалите восемь винтов Phillips #000 длиной 5 мм, скрепляющих цепи между собой.
Шаг 4

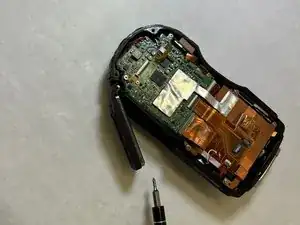

Осторожно извлеките цепи.
Шаг 5

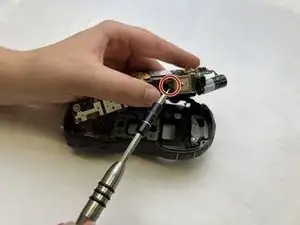

После удаления вспышки извлеките винт длиной 2 мм.
Шаг 6

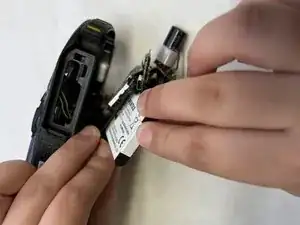

Удалите шлейф, соединяющий вспышку с цепями.
Шаг 7

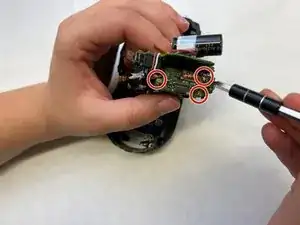

Удалите три винта Phillips #000 длиной 2 мм с левой стороны цепи.
Эти винты прикрепляют плату к корпусу камеры.

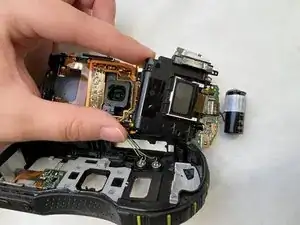

Извлеките цепи с передней стороны камеры.
Шаг 8
Найдите и извлеките аккумулятор камеры.
Шаг 9

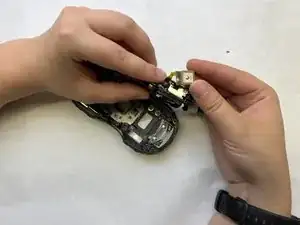

Удалите последние два винта Phillips #000 длиной 2 мм с передней стороны цепи.
Шаг 10

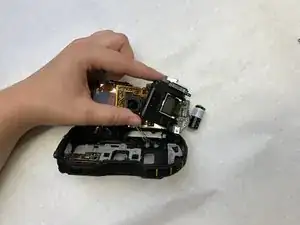

Отодвиньте черную переднюю панель от цепи.
Черная панель прикреплена к вспышке и теперь готова к снятию и замене.
Датчик находится в белом корпусе.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
