Как очистить шестерни Pentax PZ-10
Регулярная очистка шестерен удаляет грязь и мусор, которые могут мешать их легкому движению. Убедитесь, что вы делаете это в помещении в чистой среде, чтобы избежать дополнительного накопления грязи.
Шаг 1

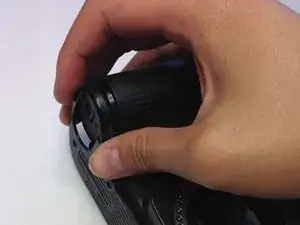

Поместите объектив вверх крышкой, чтобы найти нижнюю крышку.

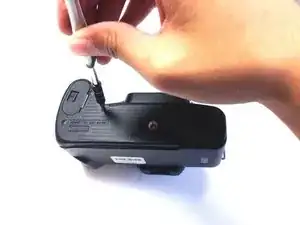

Удалите два винта размером 7 мм с помощью отвертки J0.
Удалите шесть винтов размером 4,3 мм с помощью отвертки J0.
Шаг 2
После удаления винтов нижняя крышка должна легко сняться.
Шаг 3

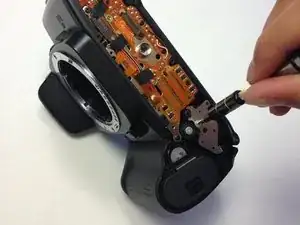

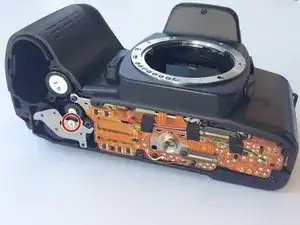

С помощью отвертки J0 удалите винт размером 4 мм, удерживающий металлическую пластину, чтобы получить доступ к шестерням.
Шаг 4

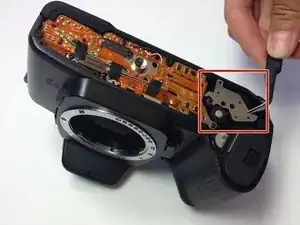

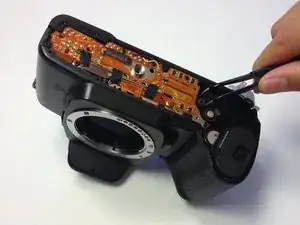

С помощью пинцета осторожно снимите металлическую пластину, закрывающую шестерни.
Часть язычка пластины помещается в гнездо. При снятии пластины старайтесь pivot\наяться вокруг него, чтобы избежать сгиба пластины.
Будьте осторожны с шестернями, так как некоторые из них могут быть свободными.
Шаг 5

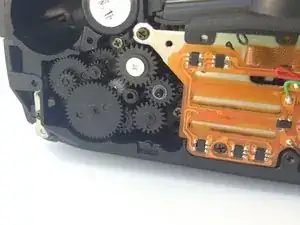

Используйте пинцет, чтобы вращать шестерни или удалять любые крупные частицы, мешающие их вращению.
Мелкие частицы можно удалить только с помощью микрофибровой ткани. Другие ткани могут оставить остаточные волокна.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
