Снятие верхней крышки Pentax PZ-10
Данное руководство является подготовительным этапом, необходимым для доступа к компонентам под верхней частью корпуса с целью обслуживания, ремонта или замены. Верхняя крышка закрывает верхнюю часть устройства, за исключением вспышки и кнопки спуска затвора.
Шаг 1

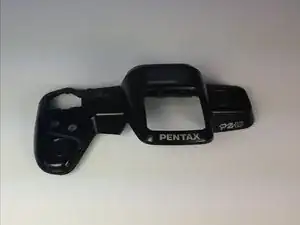

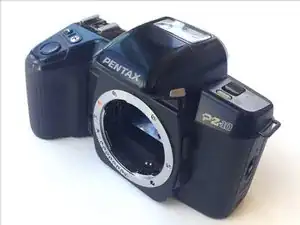

Верхняя крышка представляет собой единую деталь, закрывающую верхнюю часть устройства, кроме кнопки спуска затвора и вспышки.
Шаг 2

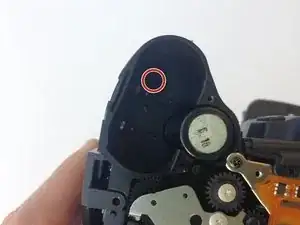

Положите камеру объективом вниз и найдите винт под выступающей частью верхней крышки с правой стороны задней панели.
Используя отвёртку J0, удалите винт длиной 6,3 мм.
Шаг 3

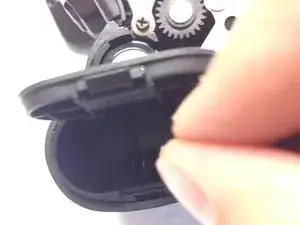

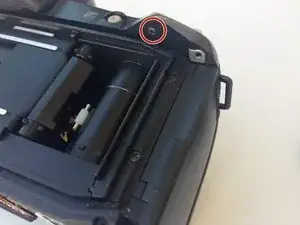

Чтобы найти следующий винт, переверните камеру вверх дном так, чтобы отсек батарейки был пустым и обращённым вверх.
Используя отвёртку J0, удалите винт длиной 6,3 мм.
Шаг 4

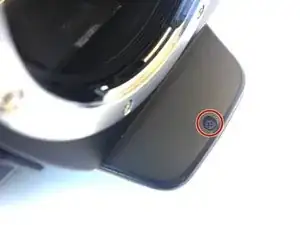

Следующий винт находится в выступающей части непосредственно над объективом.
Повернув верхнюю часть камеры вниз, удалите винт длиной 3,4 мм с помощью отвёртки J0.
Шаг 5

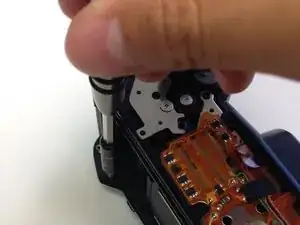

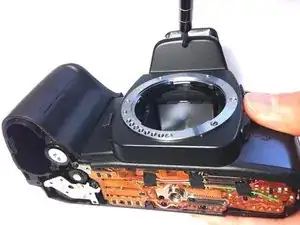

Аккуратно снимите верхнюю крышку, потянув за язычок на левой стороне камеры.
Завершение
Чтобы собрать устройство, выполните данные инструкции в обратном порядке.
Перевод руководства с ifixit.com
