Замена кнопок Pentax PZ-10

Замену кнопки необходимо выполнить, если кнопка спуска затвора заедает или перестаёт приводить в действие затвор из-за износа.

Шаг 1

Верхняя крышка представляет собой цельный элемент, закрывающий верхнюю часть устройства за исключением кнопки спуска затвора и вспышки.

Положив камеру объективом вниз, найдите винт под выступающей частью верхней крышки с правой стороны задней панели.

С помощью отвёртки J0 отвинтите винт длиной 6,3 мм.

Найдите следующий винт, удерживая камеру вверх дном с пустым отсеком для батареи и ориентированной лицевой стороной вверх.

Снимите винт длиной 6,3 мм с помощью отвёртки J0.

Следующий винт находится в выступающей части прямо над объективом.

Повернув верхнюю часть камеры вниз, удалите винт длиной 3,4 мм с помощью отвёртки J0.

Осторожно снимите верхнюю крышку вручную, потянув за язычок слева на корпусе камеры.

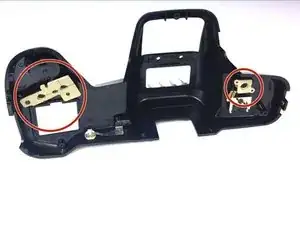

Аккуратно снимите бежевые резиновые вкладки из-под крышки, потянув каждую вниз пинцетом.

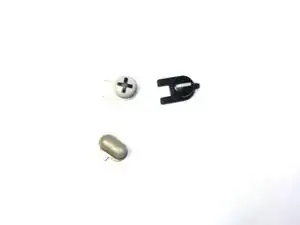

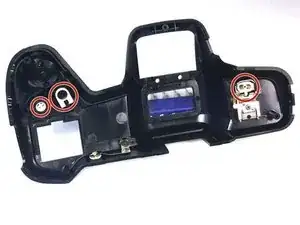

Удалите 3 кнопки, выталкивая их из-под крышки вверх через верхнюю часть корпуса.

Каждая кнопка имеет разное расположение прорезей, поэтому обратите внимание на ориентацию каждого элемента.

Кнопки теперь можно заменить или очистить.

Для повторной сборки устройства выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
