Замена пружины фиксирующего переключателя задней крышки Pentax PZ-10

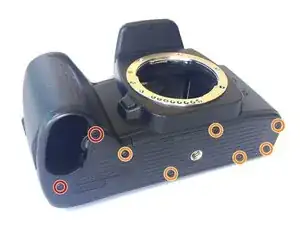

С направляющей объектива вверх и нижней панелью камеры к вам, удалите два винта по 7 мм слева с помощью отвертки J0.

Удалите шесть винтов по 4,3 мм в центре и справа от панели с помощью отвертки J0.

Снимите нижнюю крышку.

После удаления винтов нижняя крышка должна легко сняться, если потянуть за нее.

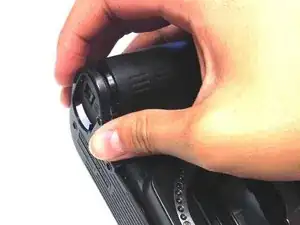

Установите камеру на бок так, чтобы объектив смотрел налево.

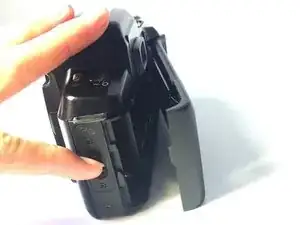

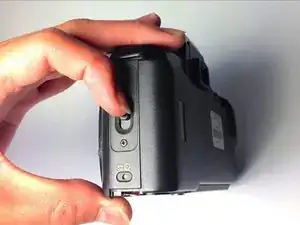

Нажмите на фиксирующий переключатель на боковой панели, обращенной к вам.

С незаблокированной дверцей поверните устройство, чтобы получить доступ к нижней части.

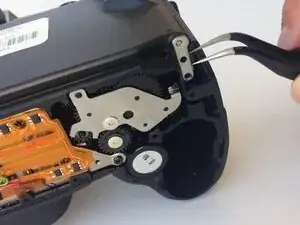

С помощью пинцета аккуратно снимите металлическую скобу, фиксирующую ось задней двери.

В данный момент дверь станет свободной, следите за любыми мелкими деталями, которые могут также выпасть.

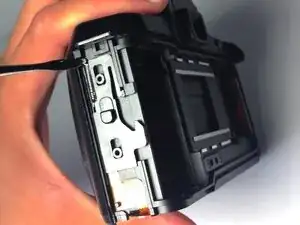

После полного снятия задней крышки удалите два винта по 4.35 мм, крепящие крышку переключателя разблокировки, и снимите пластину.

Найдите пружину в верхнем левом углу лицевой стороны и снимите кольца пружины с штифтов, используя пластиковые инструменты для открытия.

Теперь вы готовы заменить пружину.
