Замена экрана Pentax Optio WG-3 GPS

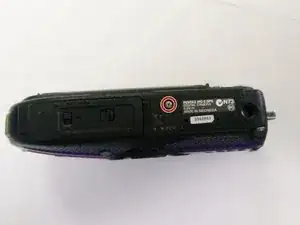

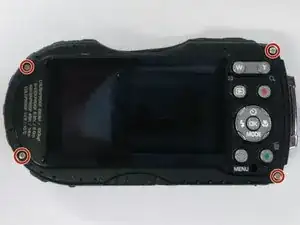

Используя отвертку Phillips (PH00), удалите 6 винтов диаметром 5 мм: по 4 в каждом углу и 2 по бокам устройства.

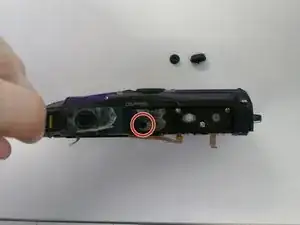

Один из боковых винтов скрыт под верхней обшивкой корпуса. Обшивка приклеена к корпусу, её нужно отогнуть пинцетом. После завершения работ потребуется использовать клей или двусторонний скотч, чтобы прикрепить обшивку обратно к корпусу.

С помощью малого пластикового лопаточного инструмента аккуратно приподнимите заднюю крышку камеры.

Учтите наличие нескольких гибких шлейфов, соединяющих материнскую плату с экраном.

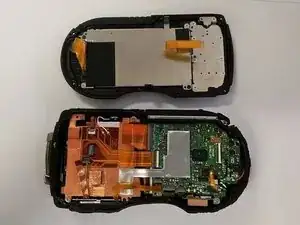

Открывайте устройство медленно и отсоединяйте гибкие шлейфы. После отключения шлейфов можно полностью разобрать устройство.

Снимите 4 винта диаметром 2 мм, по одному в каждом углу металлической крышки экрана.

Большая металлическая деталь — та сторона, на которой установлен экран.

Учтите наличие съёмного металлического разделителя под верхним левым винтом.

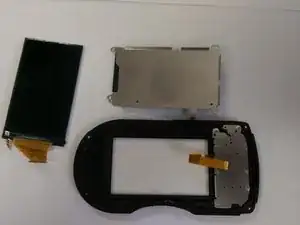

Отсоедините гибкий шлейф и замените компонент экрана.
