Замена материнской платы Pentax Optio WG-3 GPS
Если ваш фотоаппарат Pentax Optio WG-3 GPS не включается или не работает, используйте это руководство для замены материнской платы. При работе с серебристой крышкой схемы в шаге 6 проявляйте особую осторожность и не сгибайте крышку слишком сильно, так как она чрезвычайно хрупкая.
На шаге 10 потребуется выпаять соединительные контакты материнской платы. Перед началом убедитесь, что устройство полностью выключено, и извлеките аккумулятор.
Шаг 1
Переверните камеру экраном вверх.

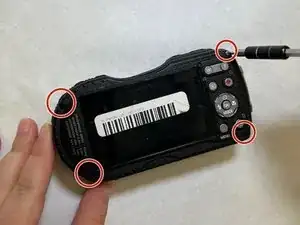

Удалите четыре винта Phillips #000 длиной 5 мм, фиксирующие внешнюю крышку.
Шаг 2
Переверните камеру дном вверх.
Снова используйте отвертку Phillips PH000 и удалите ещё один винт 5 мм.
Снимите крышку.
Шаг 3

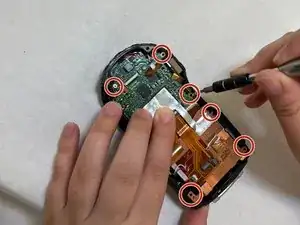

Отверткой Phillips #000 снимите восемь винтов длиной 5 мм, удерживающих плату.
Шаг 4

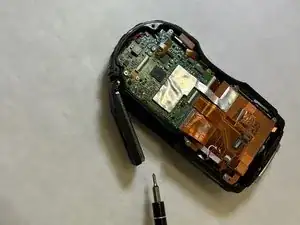

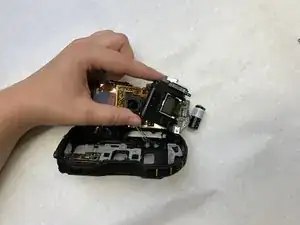

Осторожно извлеките плату.
Шаг 5

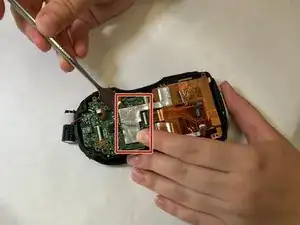

На материнской плате находится большая серебристая наклейка — аккуратно снимите её.
Шаг 6

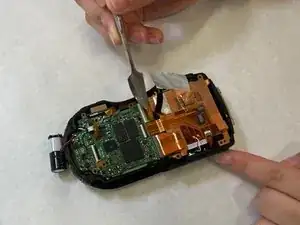

Осторожно используйте набор лопаток, чтобы поднять зажимы, удерживающие оранжевые ленточные шлейфы.
Вытащите шлейфы и извлеките материнскую плату из корпуса камеры.
Шаг 7

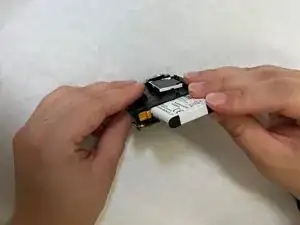

Снимите аккумулятор с задней стороны материнской платы.
Шаг 8

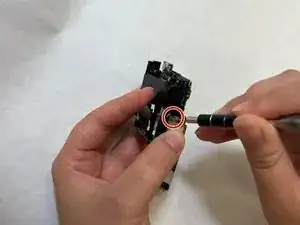

Открутите и удалите один винт Phillips #00 длиной 2 мм, чтобы снять блок вспышки на верхней части платы.
Шаг 9

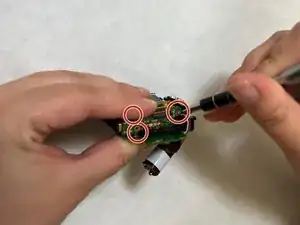

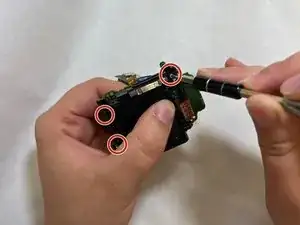

Снимите три винта Phillips #000 длиной 5 мм с левой стороны материнской платы.
Шаг 10

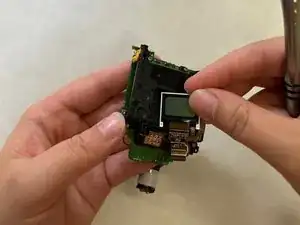

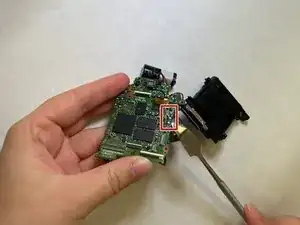

Отсоедините два ленточных шлейфа от небольшой платы.
Отсоедините ленточный шлейф, соединяющий датчик с материнской платой.
Шаг 11

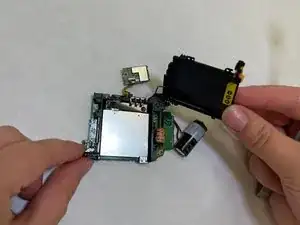

Датчик готов к извлечению — аккуратно выньте датчик.
Шаг 12
Открутите и удалите три винта длиной 5 мм с передней панели отсека для аккумулятора.
Шаг 13
Оттяните чёрную панель от передней панели.
Шаг 14
В верхней части платы находятся три припаянные точки, которые необходимо распаять, чтобы отсоединить заднюю часть блока аккумулятора от материнской платы.
Теперь материнскую плату можно извлечь и заменить.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
