Замена кнопки видоискателя/экранa Fujifilm FinePix S1
Кратко опишите, чему вы собираетесь научить человека.
Шаг 1

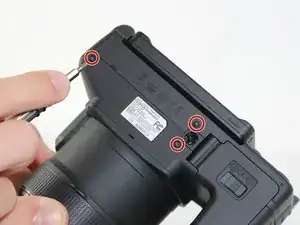

Удалите 7 винтов по периметру корпуса камеры.
Шаг 2

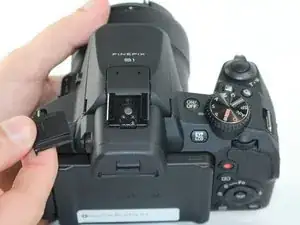

Снимите заглушку для аксессуара вспышки.

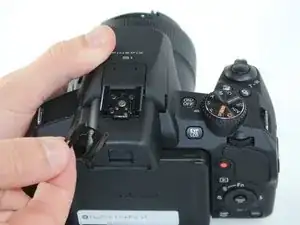

Снимите проставку, закрывающую винты под заглушкой для аксессуара вспышки.
Шаг 3

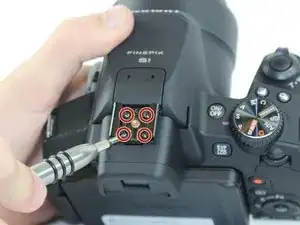

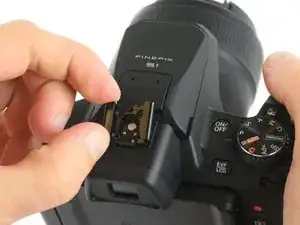

Удалите 4 винта из внутренней части слота для аксессуара вспышки.

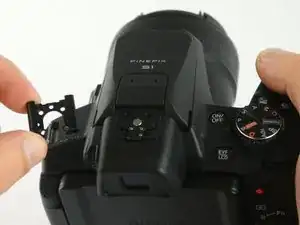

Снимите сам слот для аксессуара вспышки.
Шаг 4
Удалите винт с крышки шарнира ЖК-экрана.

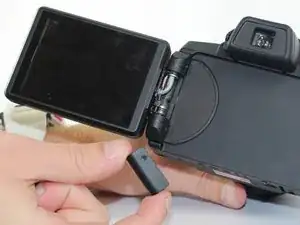

Снимите крышку шарнира ЖК-экрана.
Шаг 5

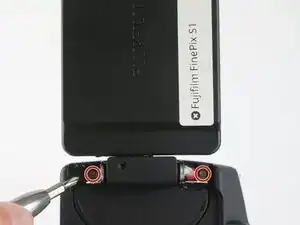

Удалите 3 винта, расположенные на шарнире ЖК-экрана.
Снимите заглушки с обоих концов шарнира ЖК-экрана, поддев их вверх.
Шаг 6

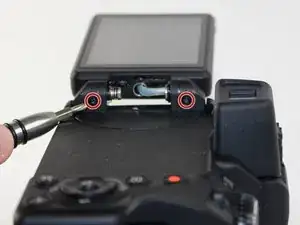

Удалите 2 винта под заглушками шарнира ЖК-экрана.
Шаг 7

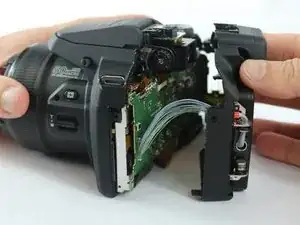

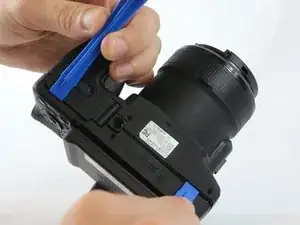

Отделите заднюю часть корпуса от остальной части камеры, поддев и разделяя их.
Шаг 8

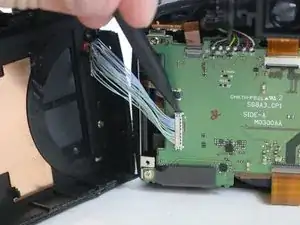

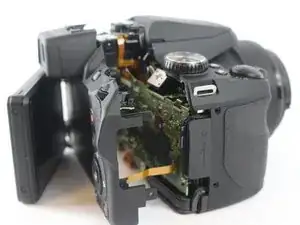

Осторожно снимите заднюю часть корпуса с камеры.
Следите за тем, чтобы не выдернуть соединения между корпусом и платой.
Шаг 9

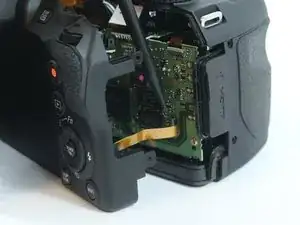

Используйте лопатку, чтобы приподнять защёлку и освободить жёлтую ленточную клемму.
Используйте лопатку, чтобы приподнять боковую защёлку и освободить синее ленточное соединение.
Шаг 10

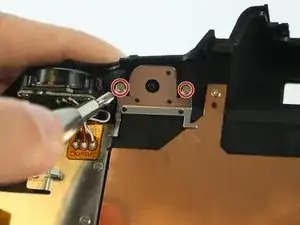

Удалите 2 винта с задней стороны кнопки видоискателя/экрана.
Шаг 11

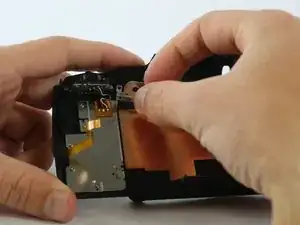

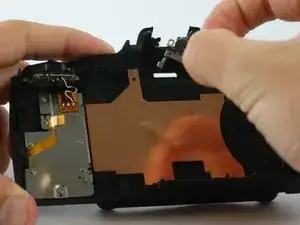

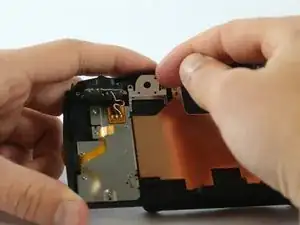

Вытащите рамку кнопки видоискателя/экрана из корпуса камеры.
Шаг 12

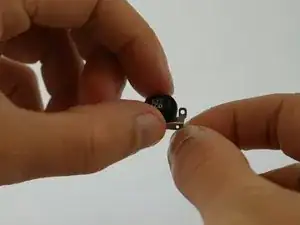

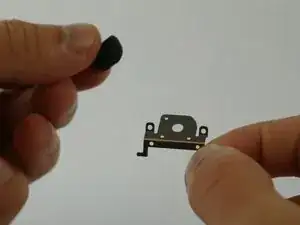

Снимите крышку кнопки с рамки кнопки.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
