Замена материнской платы GoPro Hero4 Silver

Начните с удаления серебристой пластиковой передней панели камеры с помощью пластикового лома. Вставьте пластиковый лом в середину каждого ребра и поднимите защёлки, удерживающие переднюю панель камеры.

Семь мест расположения пластиковых защёлок отмечены красным цветом.

Попробуйте сначала использовать пластиковый лом, прежде чем переходить на металлическую лопатку. Мы пробовали с пластиковым ломом поддеть переднюю панель, но он не давал достаточного плеча.

Возможно, передняя панель приклеена к корпусу. Осторожно — не сгибайте панель слишком сильно, иначе она треснет.

Удалите три винта Phillips #000 длиной 8 мм в каждом углу камеры.

Удалите один винт Phillips #000 длиной 4 мм в нижнем левом углу камеры.

Чтобы извлечь узел материнской платы из корпуса камеры, используйте пластиковый лом на стороне объектива, чтобы поддеть узел материнской платы и вынуть его из корпуса.

Чтобы не сломать пластик на стороне объектива (см. фото), подденьте вдоль кромок возле углов.

Попробуйте сначала использовать пластиковый лом, прежде чем переходить на металлическую лопатку. Мы пробовали пластиковым ломом поддеть узел материнской платы, но он не давал достаточного плеча.

Не пытайтесь поддевать вблизи стороны с кнопкой питания. Это приведёт к разрыву важных кабелей внутри.

Снимите четыре винта Phillips #000 длиной 8 мм, крепящие узел сенсора камеры.

Чтобы снять узел сенсора, аккуратно отлепите объектив в направлении прикреплённого ленточного кабеля.

К сенсору идут ленточные кабели, подключённые к материнской плате через чёрный прямоугольный разъём.

Чтобы снять сенсор, используйте лопатку, чтобы поддеть каждую сторону, затем поднимите разъём строго вверх из его гнезда.

После снятия старого узла сенсора вы можете заменить его на новый.

Удалите три винта Phillips #000 длиной 8 мм, крепящие порт Hero к материнской плате.

Найдите медно-цветные ленточные кабели, соединяющие порт Hero с материнской платой.

Чтобы снять разъём, используйте пинцет или лопатку, подденьте каждую сторону разъёма, затем поднимите разъём строго вверх из его гнезда.

При сборке не прикладывайте чрезмерную силу при установке чёрных прямоугольных контактов на материнскую плату. При правильной установке должен быть слышен «щелчок».

Чтобы извлечь свободный порт, просто сдвиньте его влево из корпуса камеры. Он выйдет при лёгком усилии.

Эту деталь можно заменить, отремонтировать или отложить для дальнейшей разборки GoPro.

На фото слева показан порт отдельно от материнской платы.

Используйте пинцет, чтобы отсоединить ленточный кабель от ZIF-разъёма, подняв чёрную фиксирующую пластину. Затем вы сможете вытащить кабель.

После отключения ленточного кабеля вы можете снять чёрный пластиковый скоб, удерживающий объектив камеры.

Будьте осторожны при снятии ленточного кабеля. Он очень хрупкий и может порваться.

После того как узел камеры снят, можно начинать отделение узла материнской платы от корпуса камеры.

Переверните узел материнской платы и корпус камеры, чтобы получить доступ к задней части материнской платы.

Найдите белый разъём, от которого идут два провода к отсеку аккумулятора в корпусе камеры.

С помощью металлического пинцета подтяните разъём вверх, чтобы отсоединить защёлку.

Осторожно при поддевании защёлки. Она пластиковая, её легко сломать, и для отключения требуется значительное усилие. Старайтесь прикладывать силу как можно равномернее.

После снятия разъёма можно отложить корпус камеры в сторону и работать с материнской платой.

Переверните материнскую плату.

Удалите один винт Phillips #000 длиной 8 мм.

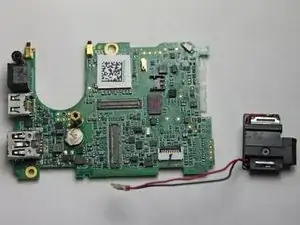

Переверните материнскую плату. Узел динамика должен быть ослаблен и соединён только двумя проводами, ведущими к белому разъёму.

С помощью металлического пинцета потяните вверх, чтобы отсоединить разъём от его гнезда.

Будьте осторожны при поддевании разъёма. Он изготовлен из хрупкого пластика и для снятия требуется значительное усилие. Старайтесь прикладывать силу равномерно при снятии разъёма.

После отключения от материнской платы узел динамика можно снять.

После снятия узла динамика вы можете заменить материнскую плату.
