Замена линзы GoPro Hero4 Silver

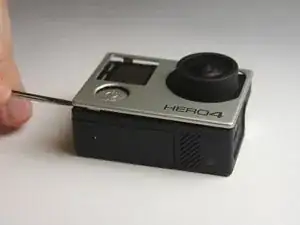

Начните с снятия серебристой пластиковой передней панели с камеры с помощью пластиковой лопатки для вскрытия. Вставьте пластиковую лопатка в середину каждого края и отожмите защёлки, удерживающие переднюю панель камеры.

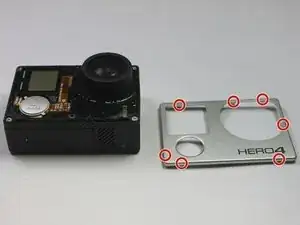

Семь мест с пластиковой защёлкой отмечены красным цветом.

Попробуйте сначала использовать пластиковую лопатку, прежде чем переходить к металлическому рычагу. Мы пробовали использовать пластиковую лопатку, чтобы отжать переднюю панель камеры, но обнаружили, что она не даёт достаточно рычага.

Передняя панель может быть приклеена к корпусу. Будьте осторожны, чтобы не перегнуть переднюю панель слишком сильно — она может треснуть.

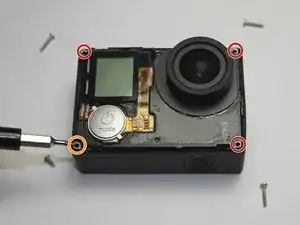

Удалите три винта Phillips #000 длиной 8 мм в каждом углу камеры.

Удалите один винт Phillips #000 длиной 4 мм в нижнем левом углу камеры.

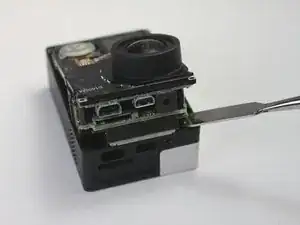

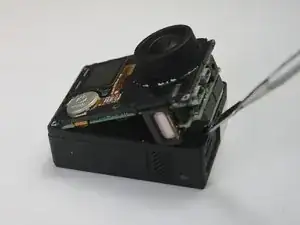

Чтобы извлечь плату материнской платы из корпуса камеры, используйте пластиковую лопатку на стороне с линзой, чтобы поддеть плату и вынуть её из корпуса камеры.

Чтобы не сломать пластик на стороне с линзой (см. фото), подденьте вдоль краёв рядом с углами.

Попробуйте сначала использовать пластиковую лопатку, прежде чем переходить к металлическому рычагу. Мы пробовали использовать пластиковую лопатку, чтобы поддеть плату, но обнаружили, что она не даёт достаточно рычага.

Не поддёргивайте рядом со стороной камеры с кнопкой питания. Это может повредить важные кабели внутри.

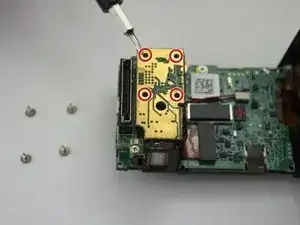

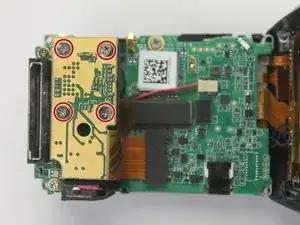

Удалите четыре винта Phillips #000 длиной 8 мм, крепящие узел сенсора камеры.

Чтобы снять узел сенсора, просто отслойте линзу в направлении присоединённого ленточного кабеля.

К сенсору идут ленточные кабели к материнской плате через чёрный прямоугольный разъём.

Чтобы снять сенсор, используйте лопатку, чтобы поддеть каждую сторону. Затем поднимите разъём прямо вверх из его гнезда.

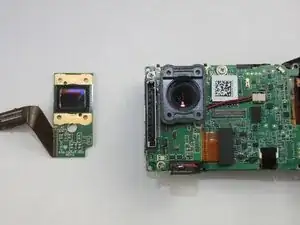

После удаления старого узла сенсора вы можете установить новый сенсор.

Снимите три винта Phillips #000 длиной 8 мм, крепящие разъём Hero к материнской плате.

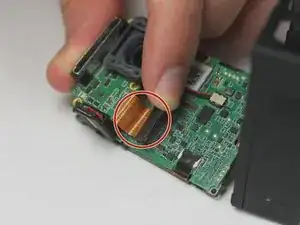

Найдите медно-цветные ленточные кабели, соединяющие разъём Hero с материнской платой.

Чтобы снять разъём, используйте пинцет или лопатку, подденьте каждую сторону разъёма. Затем поднимите разъём прямо вверх из его гнезда.

При сборке этой детали не применяйте чрезмерную силу при установке чёрных прямоугольных штырьков обратно на материнскую плату. При правильной установке вы услышите «щелчок».

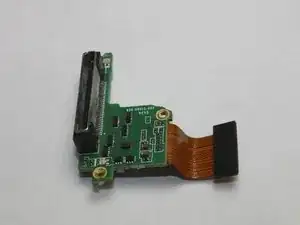

Чтобы вынуть свободный порт, просто сдвиньте его из левой стороны камеры. Он должен выйти при небольшом усилии.

Эту деталь можно заменить, отремонтировать или отложить для дальнейшего разбора GoPro.

На фото слева показан порт, отделённый от материнской платы.

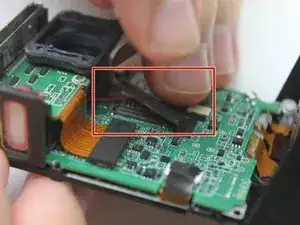

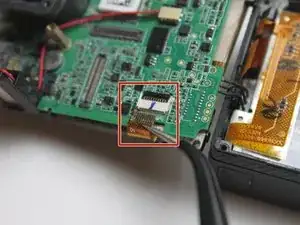

Используйте пинцет, чтобы отключить ленточный кабель от ZIF-разъёма, откинув чёрную фиксирующую планку вверх. После этого вы сможете вытащить кабель.

После отключения ленточного кабеля можно снять чёрный пластиковый кронштейн, удерживающий линзу камеры.

Будьте осторожны при снятии ленточного кабеля. Он очень хрупкий и может порваться.

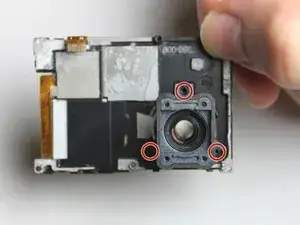

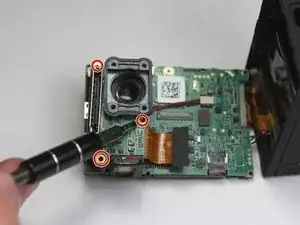

Удалите три винта Phillips #000 длиной 8 мм, крепящие линзу.

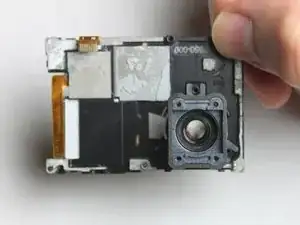

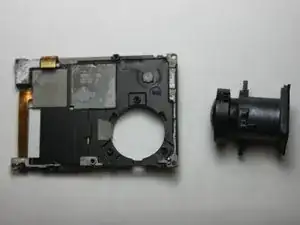

Вытяните линзу камеры из панели.
