Замена динамика GoPro Hero4 Silver

Начните с снятия серебристой пластиковой передней панели камеры с помощью пластикового монтажного инструмента. Вставьте пластиковый инструмент в середину каждой кромки и приподнимите защелки, удерживающие переднюю панель камеры.

Семь мест расположения пластиковых защелок отмечены красным.

Попробуйте сначала использовать пластиковый монтажный инструмент, прежде чем переходить к металлической лопатке. Мы пробовали использовать пластиковый инструмент для поддевания передней панели, но он не давал достаточно рычага.

Возможно наличие клея, удерживающего переднюю панель на корпусе. Осторожно: не изгибайте переднюю панель слишком сильно, иначе она треснет.

Удалите три винта Phillips #000 длиной 8 мм с каждого угла камеры.

Удалите один винт Phillips #000 длиной 4 мм в нижнем левом углу камеры.

Чтобы вынуть узел платы от корпуса камеры, используйте пластиковый монтажный инструмент со стороны объектива камеры, чтобы поддеть плату и вынуть её из корпуса.

Чтобы не сломать пластик со стороны объектива (см. фото), поддевайте вдоль краёв рядом с углами.

Попробуйте сначала использовать пластиковый монтажный инструмент, прежде чем переходить к металлической лопатке. Мы пробовали использовать пластиковый инструмент для поддевания узла платы, но он не давал достаточно рычага.

Не пытайтесь поддевать со стороны кнопки питания. Это приведет к повреждению важных кабелей внутри.

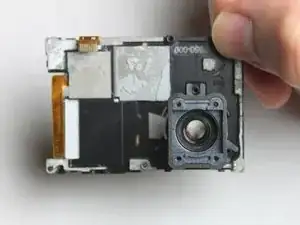

Удалите четыре винта Phillips #000 длиной 8 мм, фиксирующие узел матрицы камеры.

Чтобы вынуть узел матрицы, аккуратно отлепите объектив в направлении к прикрепленному ленточному кабелю.

К матрице идут ленточные кабели к материнской плате через черный прямоугольный разъем.

Чтобы снять матрицу, используйте лопатку, чтобы приподнять каждую сторону, затем вытяните разъем прямо вверх из его гнезда.

После снятия старого узла матрицы вы можете заменить его на новый.

Удалите три винта Phillips #000 длиной 8 мм, фиксирующие порт Hero к материнской плате.

Найдите медно-окрашенные ленточные кабели, соединяющие порт Hero с материнской платой.

Чтобы отсоединить разъем, используйте пинцет или лопатку, приподнимите каждую сторону разъема, затем вытяните разъем прямо вверх из его гнезда.

При сборке не прикладывайте чрезмерную силу при установке черных прямоугольных контактов обратно на материнскую плату. При правильной установке слышен «щелчок».

Чтобы вынуть свободный порт, просто выдвиньте его из левой стороны камеры. Он должен выйти при небольшом усилии.

Этот элемент можно заменить, отремонтировать или отложить для дальнейшей разборки GoPro.

На фото слева показан порт, отделённый от материнской платы.

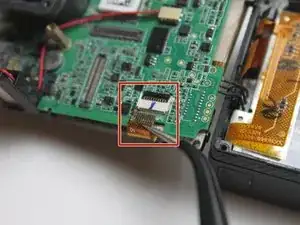

С помощью пинцета отсоедините ленточный кабель от ZIF-разъема, подняв вверх черную запирающую планку. Затем вы сможете вытянуть кабель.

После отсоединения ленточного кабеля можно снять черный пластиковый кронштейн, удерживающий объектив камеры.

Будьте осторожны при снятии ленточного кабеля. Он очень хрупкий и может порваться.

После того как узел камеры снят, можно начать отделять узел материнской платы от корпуса камеры.

Переверните узел материнской платы и корпус камеры, чтобы получить доступ к задней части материнской платы.

Найдите белый разъем, от которого идут два провода от материнской платы к отсеку аккумулятора в корпусе камеры.

Используя металлический пинцет, потяните разъем вверх, чтобы отсоединить его.

Будьте осторожны при поддевании разъема. Он выполнен из пластика, легко ломается и требует значительной силы для отсоединения. Старайтесь прикладывать силу максимально равномерно.

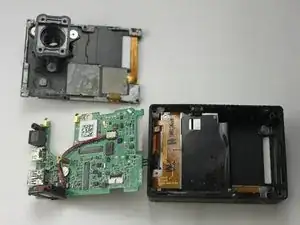

После удаления разъема можно отложить корпус камеры в сторону и продолжить работу с материнской платой.

Переверните материнскую плату.

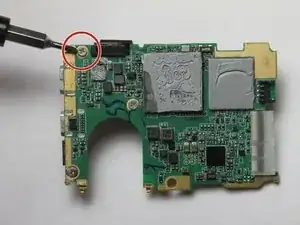

Удалите один винт Phillips #000 длиной 8 мм.

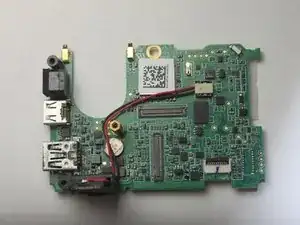

Переверните материнскую плату. Узел динамика должен быть ослаблен и соединён только двумя проводами, ведущими к белому разъему.

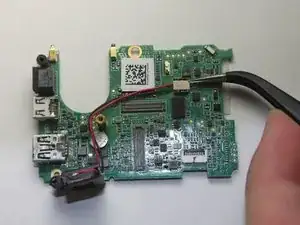

Используя металлический пинцет, потяните вверх, чтобы отсоединить разъем от его гнезда.

Осторожно при поддевании разъема. Он изготовлен из хрупкого пластика и требует значительной силы для снятия. Старайтесь прикладывать равномерно распределённую силу при снятии разъема.

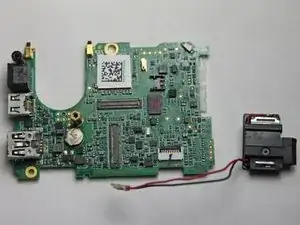

После отсоединения от материнской платы узел динамика можно извлечь.
