Замена USB-разъёма GoPro Hero 4 Black

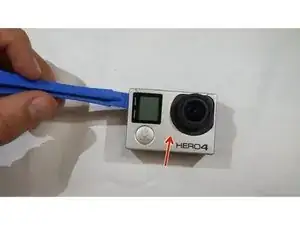

Сначала необходимо снять переднюю панель: аккуратно подденьте по краю лопаткой, чтобы ослабить защёлки.

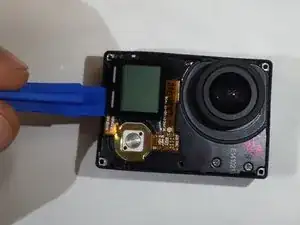

После ослабления защёлок по краю снимите переднюю панель.

Учтите, что на внутренней стороне передней панели имеется двусторонняя лента (указано красной стрелкой).

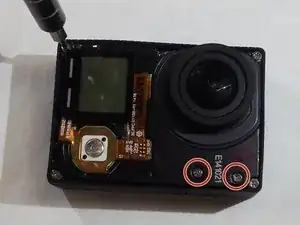

Возьмите отвёртку PH000 с крестообразным шлицем и выкрутите четыре винта в углах.

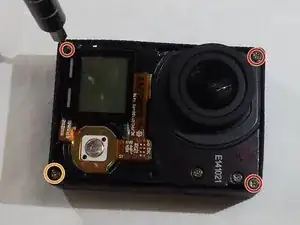

Примечание: Винты, отмеченные красным, длиннее винта, отмеченного оранжевым.

Теперь извлеките камеру и платы из чёрного пластикового корпуса. Можно использовать любой инструмент, подходящий для этой операции. Наша группа обнаружила, что пластиковый инструмент помогает при извлечении плат и камеры.

Снимите плоский кабель, аккуратно потянув за него. Он должен выйти из разъёма.

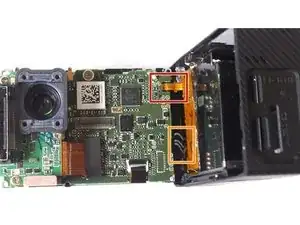

Надавив на три провода, закреплённые в зажиме, вы отсоедините зажим от материнской платы.

Возьмите отвёртку PH000 и выкрутите четыре винта, отмеченные красным.

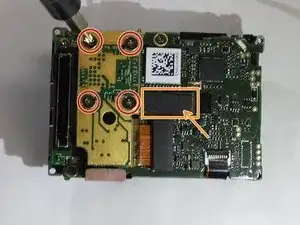

После удаления винтов аккуратно снимите плату: при подъёме плата с вычислительным чипом (обведённым оранжевым) отделится от материнской платы.

Возьмите отвёртку PH000 и выкрутите три винта, отмеченные красным.

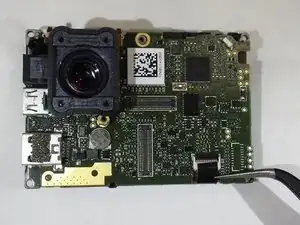

Как и ранее, аккуратно потяните вверх плоский кабель, чтобы извлечь разъём из материнской платы.

Удалите два винта, чтобы снять подставку, зафиксированную этими винтами.

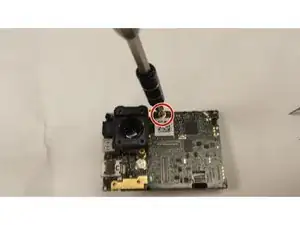

Удалите один винт, расположенный рядом со штрих‑кодом.

Примечание: После удаления винта материнскую плату удерживает только плоский кабель снизу.

Верхняя часть плоского кабеля удерживается чёрным фиксатором, который необходимо поднять.

Примечание: Можно поднять фиксатор пальцем, но пинцет может помочь.

Аккуратно захватите плоский кабель пинцетом, чтобы отсоединить его от разъёма.

Теперь материнская плата может быть снята. Поскольку USB‑разъём припаян к материнской плате, потребуется замена всей платы.
