Замена диоптрийной линзы в Canon EOS Rebel T2i

Шаг 1

Перед началом убедитесь, что камера выключена, а аккумулятор вынут.

Отогните резиновую крышку интерфейсного разъёма пальцем.

Удалите два винта M1.7x2.5 мм JIS #000, находящиеся под крышкой интерфейсного разъёма.

Используя пластиковую лопатку или другой тонкий пластиковый инструмент для поддевания, снимите крышку интерфейсного разъёма с камеры.

Шаг 2

С левой стороны камеры удалите следующий винт:

Один винт M1.7x6.0 мм JIS #000

С правой стороны удалите следующие винты:

Один винт M1.7x5.5 мм JIS #000

Один винт M1.7x3.5 мм JIS #000

Шаг 3

Снимите крышку отсека аккумулятора.

Откройте крышку аккумуляторного отсека примерно под углом 35°.

Потяните крышку аккумуляторного отсека прямо наружу.

Снимите следующие винты с нижней части камеры:

Один винт M1.7x6.0 мм JIS #000

Два винта M1.7x2.5 мм JIS #000

Один винт M1.7x5.5 мм JIS #000

Шаг 4

Сдвиньте наглазник видоискателя вертикально вверх.

Начните снимать заднюю крышку с камеры частично.

Будьте осторожны при снятии задней крышки — существует ленточный кабель, соединяющий ЖК-экран с основной платой.

Отсоедините ленточный кабель ЖК-экрана от основной платы.

Используйте пластиковую лопатку, чтобы поднять чёрную фиксирующую планку.

Осторожно выньте ленточный кабель из разъёма с помощью изогнутых пинцетов.

Полностью снимите заднюю крышку с корпуса камеры.

Шаг 5

Удалите следующие винты с передней части камеры:

Два винта M1.7x5.5 мм JIS #000

С нижней части камеры удалите следующие винты:

Три винта M1.7x5.5 мм JIS #000

Шаг 6

Подденьте лопаткой в направлении крепления штатива, под пластиковую крышку.

Поднимите пластиковую крышку вверх и над креплением штатива.

Снимите переднюю крышку с камеры.

Предупреждение о поражении электрическим током: После снятия передней крышки высоковольтный конденсатор на плате питания DC открыт. Рекомендуется использовать инструмент для разряда конденсатора, чтобы убедиться, что конденсатор полностью разряжен перед продолжением работ.

Шаг 7

Удалите винты рядом с видоискателем:

Два винта M1.7x2.5 мм JIS #000

Один винт M2.0x8.9 мм JIS #000 для диоптрической регулировки

Удалите следующие винты с верхней части камеры:

Один винт M1.7x2.5 мм JIS #000

Один винт M1.7x5.0 мм Phillips #000

Шаг 8

Отсоедините кабель микрофона от основной платы.

Разместите крестовую отвёртку 2.5 мм между разъёмом на основной плате и разъёмом микрофона.

Осторожно покачивайте отвёртку взад-вперёд, пока разъём микрофона не освободится.

Если у вас нет крестовой отвёртки 2.5 мм, подойдёт другая отвёртка похожего размера.

Шаг 9

Найдите ленточный кабель, который соединяет верхнюю крышку с основной платой.

Используйте пластиковую лопатку, чтобы аккуратно отщёлкнуть разъём.

Будьте осторожны при обращении с ленточными кабелями и их разъёмами.

Запомните, куда этот оптический кабель подключается к основной плате.

Кабель выпадет из разъёма при снятии верхней крышки. При установке верхней крышки вам потребуется вернуть этот кабель в разъём с помощью пинцета. Этот кабель важен для работы вспышки камеры.

Шаг 10

Отсоедините эти два кабеля, подключенные к плате питания DC.

Используйте тот же метод, что и при снятии кабеля микрофона, но с использованием плоской отвёртки 3.0 мм.

Осторожно покачивайте плоскую отвёртку взад-вперёд, пока разъёмы не освободятся.

Если у вас нет плоской отвёртки 3.0 мм, подойдёт другая немного большая плоская отвёртка.

Осторожно приподнимите верхнюю крышку и снимите её с корпуса камеры, следя за тем, чтобы ослабленные кабели не зацепились за что-либо.

Шаг 11

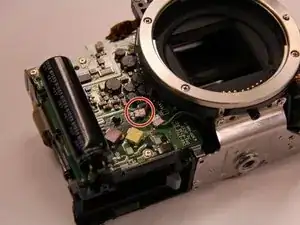

Снимите красный провод, проходящий через зеркальный блок.

Шаг 12

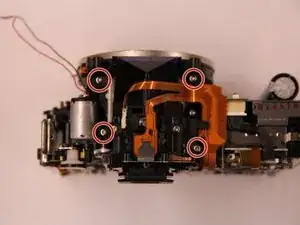

Удалите следующие винты, удерживающие зеркальный блок:

Четыре винта M1.7x4.5 мм Phillips #000

Шаг 13

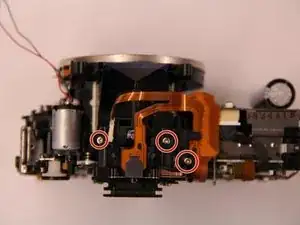

Удалите три винта JIS #000, чтобы отсоединить узел крепления ленточного кабеля.

Шаг 14

Теперь, когда верхняя сборка освобождена, это открывает ещё один винт на правой стороне зеркального блока.

Удалите следующий винт:

Один винт M2.0x4.3 мм JIS #000

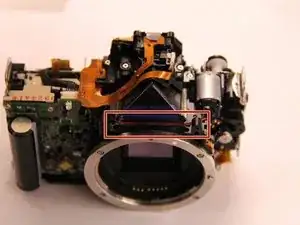

Снимите оранжевый ленточный кабель.

Шаг 15

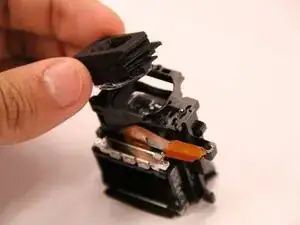

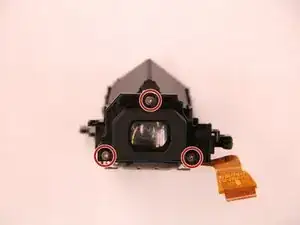

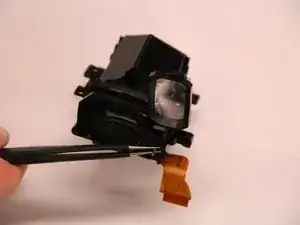

Снимите блок видоискателя с фотоаппарата. Винты, удерживающие окуляр, доступны. Снимите эти три винта JIS #000 с задней поверхности окуляра. Два винта расположены внизу и один винт — сверху.

Шаг 16

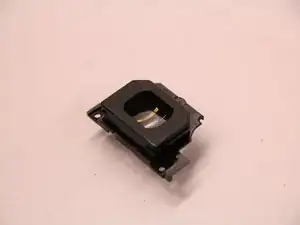

После удаления винтов окуляр можно легко вытащить.

Шаг 17

Поверните диоптрическую линзу на 90 градусов.

Шаг 18

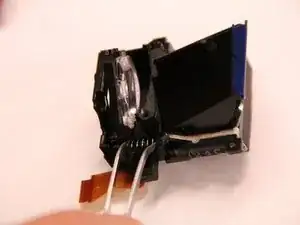

Удалите штифт пинцетом.

Шаг 19

Сожмите пружину и извлеките пружину с собранной диоптрической линзой.

Заключение

Для сборки устройства выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
