Замена платы питания DC/DC Canon EOS 6D Mark II
Это моя первая инструкция на iFixit! Прошу прощения за плохое качество камеры... камера, о которой идет речь в инструкции, является моей основной камерой, и она на самом деле сломана.
Органайзер для винтов, предпочтительно магнитный, является абсолютно необходимым для этой работы. Если у вас есть система, которая работает для вас, это отлично! В противном случае я рекомендую использовать отсеки в вашем органайзере, чтобы разделить винты по шагам, откуда они пришли в этой инструкции, чтобы их было легко отличить друг от друга.
Шаг 1

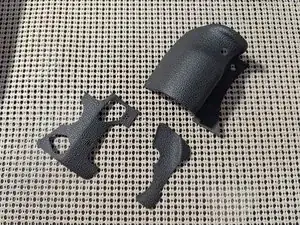

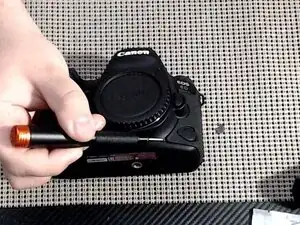

Используйте пластиковый поддеватель (рекомендуется), маленькую плоскую отвертку или ноготь, чтобы поддеть резиновые накладки вокруг камеры. Их всего 3.
Шаг 2
Удалите 1 черный винт Phillips 00. (красный маркер)
Удалите 3 серебряных винта Phillips 00. (оранжевый маркер)
Шаг 3
Возьмитесь за крышку HDMI/USB и осторожно оттяните от корпуса камеры. Ободок должен отвинтиться от камеры.
Шаг 4
Удалите батарею. (оранжевая стрелка)

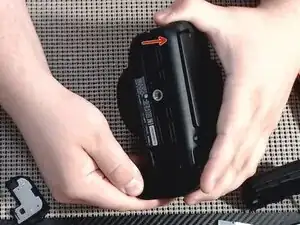

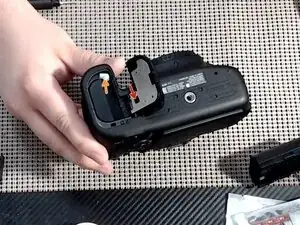

Снимите крышку батареи, осторожно нажав на фиксатор крышки к задней части камеры. (красная стрелка)
Шаг 5

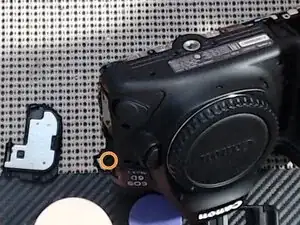

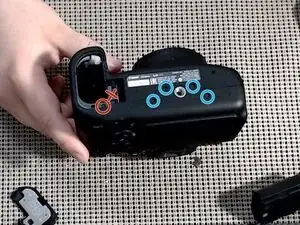

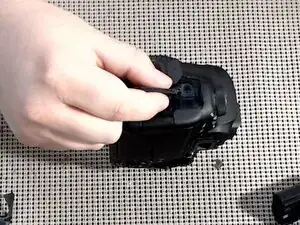

Удалите 1 черный винт Phillips 00. (красный маркер)
Удалите 4 коротких черных винта Phillips 00. (синие маркеры)
НЕ удаляйте винт основания крепления крышки батареи! (красный X) Если этот винт будет удален, эта деталь выпадет во время разборки, и вернуть её на место будет непросто!
Шаг 6

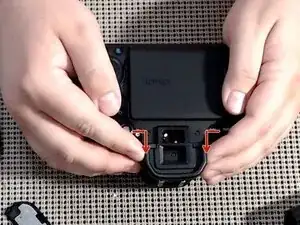

Сожмите боковые части для глаз и нажмите к верхней части камеры, чтобы снять.
Шаг 7

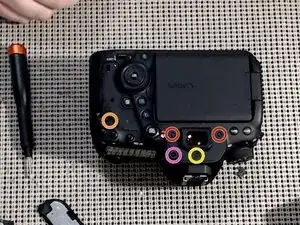

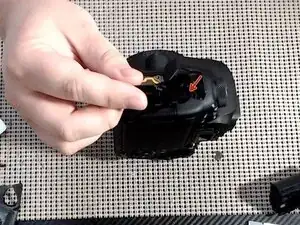

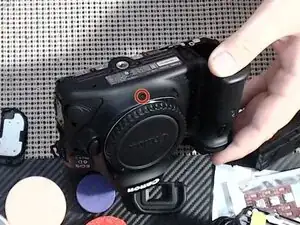

Удалите 1 серебряный винт Phillips 00. (оранжевый маркер)
Удалите 2 черных винта Phillips 00. (красные маркеры)
Удалите 1 короткий черный винт Phillips 00. (желтый маркер)
Удалите регулировку диоптрий, открутив ее винт Phillips 00. (розовый маркер)
Шаг 8
Удалите 2 коротких серебряных винта Phillips 00. (зеленые маркеры)
Удалите 1 короткий черный винт Phillips 00. (синий маркер)
Шаг 9

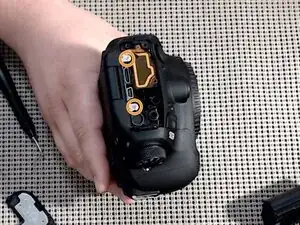

Удалите 2 серебряных винта Phillips 00. (оранжевый маркер)
Шаг 10
Осторожно подденьте заднюю крышку от корпуса камеры. Убедитесь, что в камере нет карты SD, иначе этот шаг будет очень сложным, или вы можете сломать карту SD или основную плату камеры!

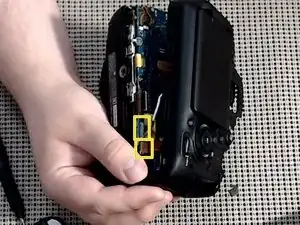

Осторожно отключите 2 кабеля (желтый маркер), прежде чем отложить заднюю крышку в сторону.
Шаг 11

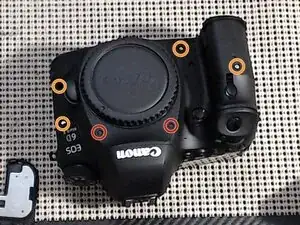

Удалите 4 серебряных винта Phillips 00 вокруг накладок. (оранжевые маркеры)
Удалите 3 черных винта Phillips 00 вокруг крепления объектива. (красные маркеры)
Шаг 12
Отключите 1 маленький шлейф от угла основной платы. Это тот, который ближе к углу, самый маленький.
Осторожно подденьте переднюю крышку от корпуса камеры. Я заметил, что если начать снизу вокруг винта штативного гнезда, это проще.
Шаг 13
Осторожно отключите 3 кабеля и 1 разъем от основной платы.
Шаг 14

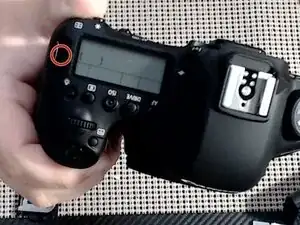

Удалите 1 черный винт Phillips 00 сверху правого крепления ремня. (красный маркер)
Удалите 1 серебряный винт Phillips 00 снизу левого крепления ремня. (оранжевый маркер)
Снимите верхнюю крышку с корпуса камеры.
Шаг 15

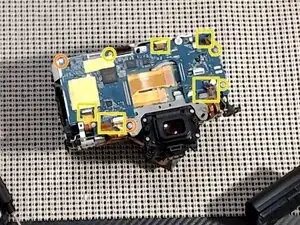

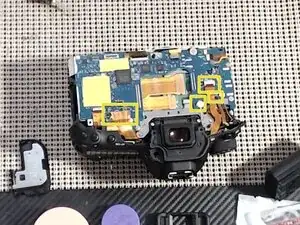

Отключите все кабели кроме большого центрального. (желтые квадратные маркеры)

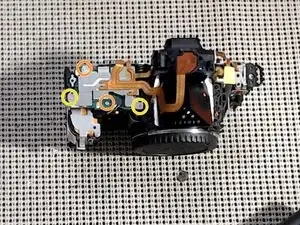

Удалите 2 серебряных винта Phillips 00. (оранжевые маркеры)
Удалите 3 коротких серебряных винта Phillips 00. (желтые маркеры)
Шаг 16
Удалите 2 серебряных винта Phillips 00. (оранжевые маркеры)
Удалите 2 коротких серебряных винта Phillips 00. (желтые маркеры)
Шаг 17

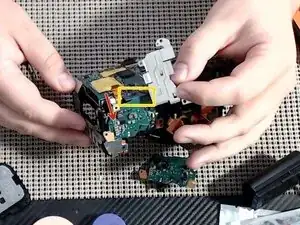

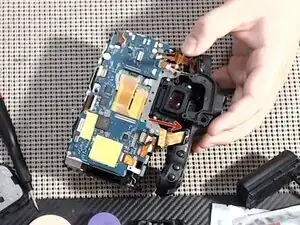

Осторожно поднимите плату питания от корпуса камеры и отделите основную плату от нее. У них есть разъем, скрытый снизу. (желтый маркер)
Плата питания теперь должна быть свободна для демонтажа и обслуживания/замены.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
