Замена USB-разъёма Canon EOS 60D

Также посмотрите PDF-файл — у меня есть фотографии, которые не удалось разместить в этом руководстве

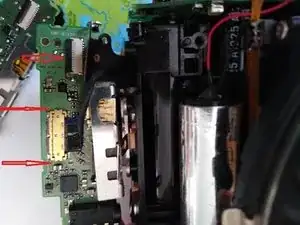

Фотография сломанного разъёма: центральная часть больше не центрирована и смещается, вследствие чего теряется USB-соединение с компьютером

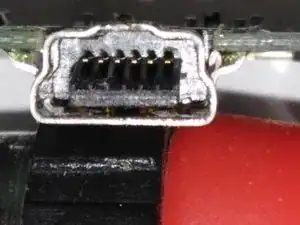

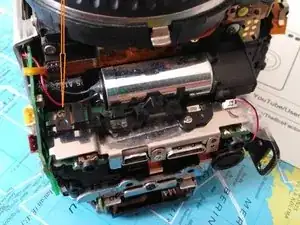

Вид со стороны сломанного гнезда: центральная часть почти не держится и выходит из строя

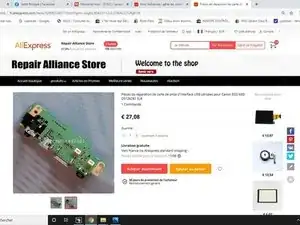

Фото детали для замены (новая плата)

После долгих поисков мне удалось найти эту плату на сайте Aliexpress

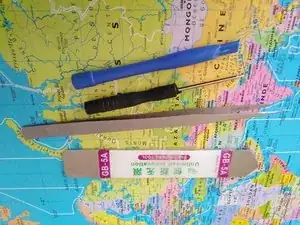

Отвёртки #00

Набор для разборки телефонов

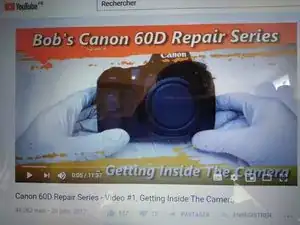

- Для разборки всей пластиковой части устройства действуйте согласно этому отличному видео:

https://www.youtube.com/watch?v=rxc9C1Ur...

Привожу ссылки на его другие видео, позволяющие продолжить разборку (не требуется в нашем случае). — Видео №2, Снятие печатных плат https://youtu.be/_-gQbCM7QMw

- Видео №3, Снятие узла ПЗС/коробки зеркала/затвора https://youtu.be/ZUZVH6Bfxfs — Видео №4, Сборка обратно https://youtu.be/7gJr4ANik-g — Видео №5, Ремонт выключателя питания и переключателя режимов https://youtu.be/rpE7Co3df

- Видео №7, Ремонт кнопки Set и диска управления https://youtu.be/zaJJqRCfYXc — Видео №8, Тестирование платы питания https://youtu.be/yeCrpv_u1Zw

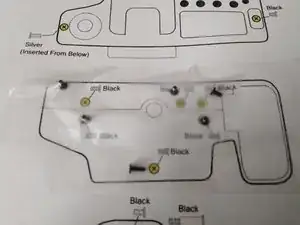

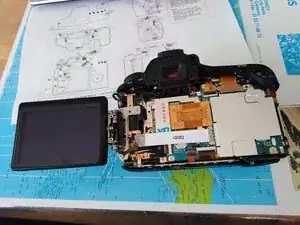

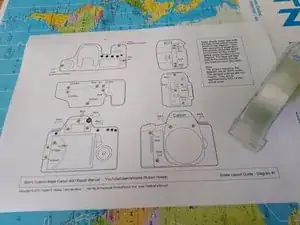

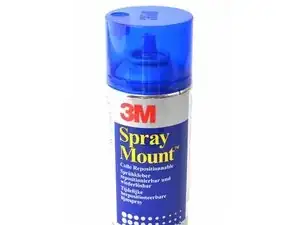

Скачайте эту страницу Схема №1: http://www.thebobfactor.com/Canon%206... — Распечатайте — на ней указаны положения всех винтов; при снятии каждого винта приклейте его к небольшой липкой ленте, это поможет знать, куда вернуть винт при сборке

Есть ещё две платы, если потребуется продолжить разборку (необязательно в нашем случае). Схема №2: http://www.thebobfactor.com/Canon%206... Схема №3: http://www.thebobfactor.com/Canon%206...

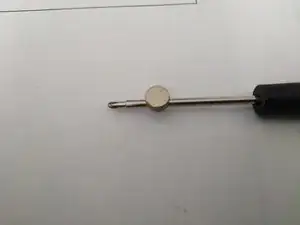

Небольшой совет: чтобы не потерять винты, я использую магнит, чтобы винты «приклеивались» к отвёртке

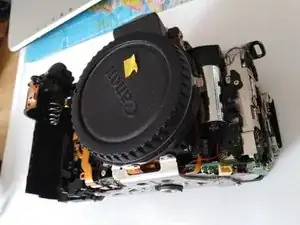

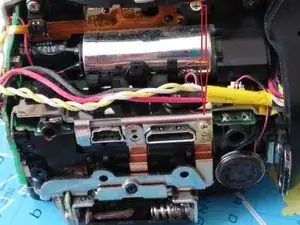

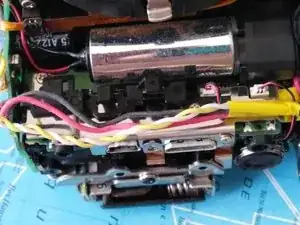

После разборки по этому видео вы должны увидеть это

Можно переходить к снятию платы

Осталось открутить 5 винтов и отсоединить 6 разъёмов

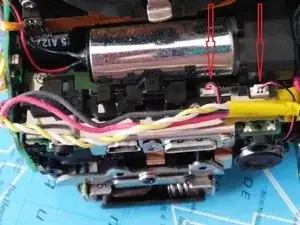

Начните с удаления двух разъёмов на фото 1 пинцетом, захватывая со стороны пластмассовой части разъёма, не тяните за провода

Отсоедините два кабеля от этих двух разъёмов, а также открутите винт справа

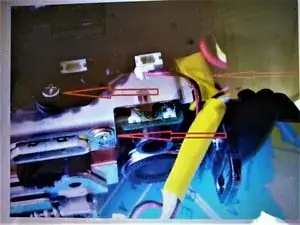

Снимите 3 винта, один из которых спрятан под жёлтой лентой

Снимите пластиковый держатель кабеля

Снимите последний винт

Отстегните чехол, подтянув снизу плоской отвёрткой или разогнутой скрепкой в предназначенное для этого отверстие

Это самая деликатная часть: аккуратно освободите плату, перемещая её без усилий, пока она не зайдёт на шарнир

Будьте осторожны: под платой всё ещё подключён разъём. Кабель достаточно длинный, чтобы вынуть плату без опасений

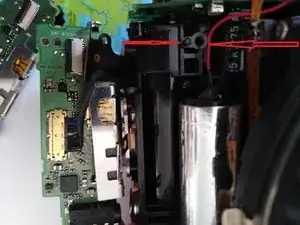

На изгибе красного провода видно небольшое вогнутое место рядом с отверстием под винт. Возможно, именно оно затрудняет снятие платы.

Ещё одно вогнутое место находится в верхней части платы рядом с винтом, который был под жёлтой лентой.

Разъём легко отсоединяется, подденьте по обеим сторонам золотого контакта

Широкая стрелка указывает место фиксации мягкого чехла

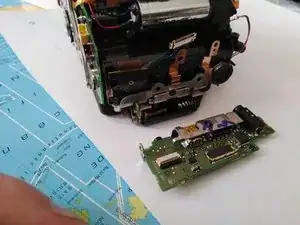

Установите новую плату на место

Верните золотой разъём на место, лёгкого нажатия достаточно

Видно пластиковый штифт, удерживающий печатную плату, рядом с отверстием под винт

Найдите аналогичный штифт в верхней части платы

Вставьте чехол обратно в его разъём, не прилагая усилий; отверстие чехла должно совпасть с пластиковым штифтом для правильной посадки

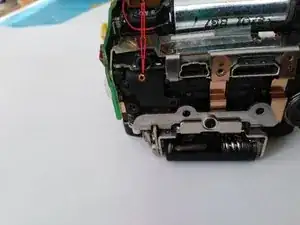

Будьте внимательны: винт сбоку совмещается со стрелкой; другое отверстие должно оставаться свободным для винта пластиковой крышки (я ошибся)
