Замена аналогового экрана Canon EOS 6D

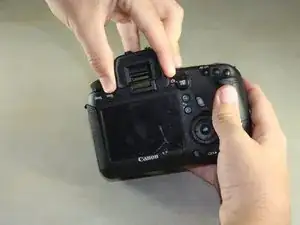

Снимите крышку видоискателя, сжав боковые стороны и сдвинув её вверх.

Откройте крышку отсека батареи внизу камеры.

Используя большой палец, сдвиньте маленькую черную защелку на внутренней стороне крышки отсека вверх и снимите крышку с камеры.

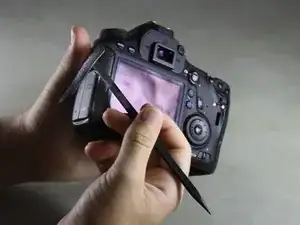

Просуньте ноготь или плоский конец лопатки под резиновую накладку и аккуратно снимите её со всех сторон камеры.

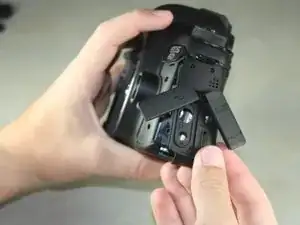

Откройте крышки разъемов HDMI/AV/MIC на боковой стороне камеры, осторожно потянув наружу нижнюю часть крышек.

Поверните крышки в сторону, чтобы видеть разъемы внутри.

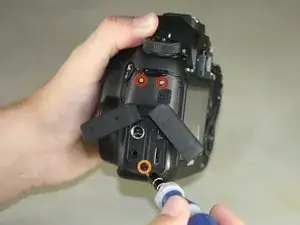

Удалите следующие винты:

Два серебристых 5 мм Phillips #00

Один черный 6 мм Phillips #00

Снимите крышку разъемов HDMI/AV/MIC, аккуратно приподняв защелку на нижнем краю камеры.

Поверните камеру так, чтобы нижняя сторона была обращена к вам.

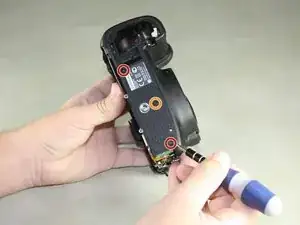

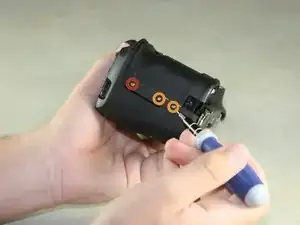

Удалите следующие винты:

Один 6 мм Phillips #00

Два 3 мм Phillips #00

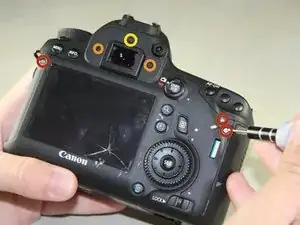

Поверните камеру так, чтобы задняя часть была обращена к вам.

Удалите следующие винты:

Три серебристых 5 мм Phillips #00

Два черных 6 мм Phillips #00

Один черный 4 мм Phillips #00

Черная ленточная проводка соединяет заднюю панель с внутренней частью камеры. Повреждение этой проводки сделает ваш задний экран и кнопки неработоспособными.

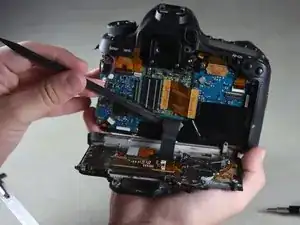

Осторожно наклоните заднюю панель вниз примерно на 90 градусов, удерживая её пальцами.

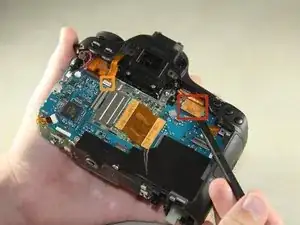

Используйте плоский конец лопатки, чтобы аккуратно отжать ленточный кабель от внутренней части камеры.

Снимите винт Phillips #00 длиной 8 мм с нижней части передней стороны камеры.

Поверните камеру так, чтобы сторона с гнездом для карты SD была обращена к вам.

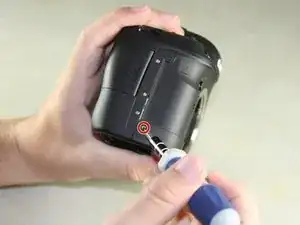

Удалите 4 мм винт Phillips #00 с нижнего края этой стороны.

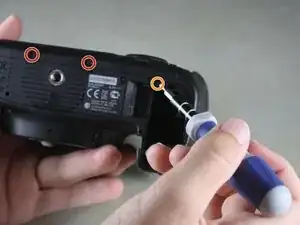

Поверните камеру так, чтобы низ был обращен к вам.

Удалите следующие винты:

Два 8 мм Phillips #00

Один 4 мм Phillips #00

Снимите нижнюю панель с камеры, потянув пальцами за выступ внутри отсека батареи.

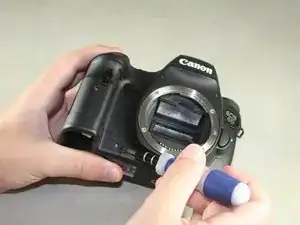

Поверните камеру так, чтобы передняя часть была обращена к вам.

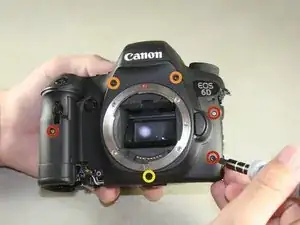

Удалите следующие винты:

Три 5 мм Phillips #00

Два 6 мм Phillips #00

Один 4 мм Phillips #00

Поверните камеру так, чтобы сторона с гнездом для карты SD была обращена к вам.

Удалите следующие винты:

Один 4 мм мелкозубый винт Phillips #00

Два 4 мм крупнозубых винта Phillips #00

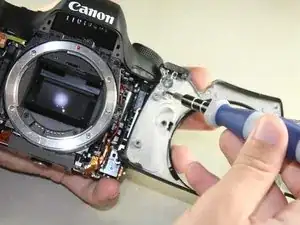

Красный провод динамика прикреплен к внутренней стороне передней панели. Резкое открытие передней панели может его оборвать.

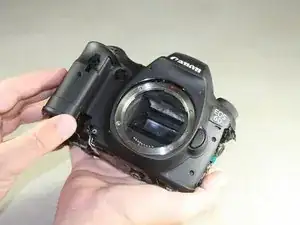

Медленно сложите переднюю панель вправо, не отрывая её от правого края камеры.

Снимите 4 мм винт Phillips #00 внутри передней панели, чтобы отделить панель от провода динамика.

Снимите 4 мм винт Phillips #00 с внутренней стороны верхней панели, под проушиной ремня.

Снимите 4 мм винт Phillips #00 с внутренней стороны верхней панели, под спусковой кнопкой.

Поверните камеру так, чтобы верх был обращен к вам.

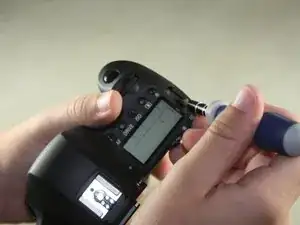

Удалите 6 мм винт Phillips #00 рядом с аналоговым экраном.

Поверните камеру так, чтобы задняя часть была обращена к вам.

Удалите винт Phillips #00 в фокусе видоискателя.

Аккуратно отсоедините два светло-коричневых ленточных кабеля на верхней панели:

Правый ленточный — поддев его плоским концом лопатки.

Левый ленточный — с помощью пинцета аккуратно расшатывая и выдвигая его вверх.

Ленточный кабель соединяет внутренность верхней панели с корпусом камеры.

Медленно поднимите верхнюю панель примерно на один дюйм над корпусом камеры.

Аккуратно используйте плоский конец лопатки, чтобы отсоединить ленточный кабель от верхней части камеры.

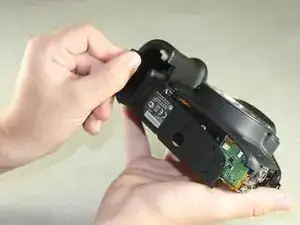

Возьмитесь за оставшуюся боковую панель пальцами и аккуратно отщёлкните её с камеры.

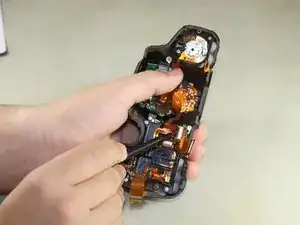

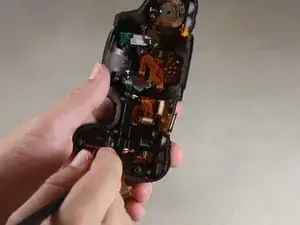

Используйте заострённый конец лопатки, чтобы поднять два серебристых зажима шлейфового кабеля на внутренней стороне верхней панели.

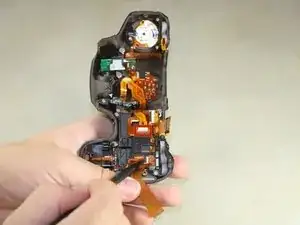

Используйте заострённый конец лопатки, чтобы выдвинуть два светло-коричневых шлейфа.

Осторожно используйте заострённый конец лопатки, чтобы снять третий светло-коричневый шлейф.

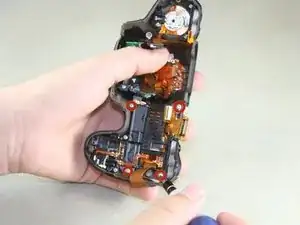

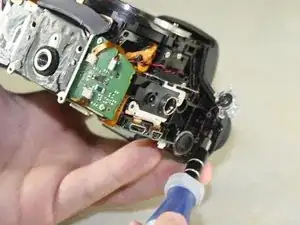

Снимите четыре винта Phillips #00 длиной 5 мм с внутренней стороны верхней панели.

Осторожно подденьте плоским концом лопатки под экран и поднимите его.
